Ab einer Standhöhe von + 6 m kann man sich mit seiner PSAgA an
den überstehenden Stielen in + 1 m Höhe anschlagen (Bild 22). Es
ist jedoch darauf zu achten, dass diese Stiele nicht in der jeweiligen
Belagebene gestoßen sind, sondern darüber hinaus weiter nach
unten verlaufen. Das Anschlagen erfolgt mit dem Karabinerhaken in
einem großen Loch der entsprechenden Scheibe. Alternativ kann
der Karabiner auch so um das Ständerrohr fassen, dass er auf
dieser Scheibe zu liegen kommt (nur wenn der Stiel weiter nach
oben verläuft, also nicht auf der letzten Scheibe).
Weiterhin sind die Anschlagpunkte wie im Bild 21 gezeigt, erlaubt.
Auf diese Art und Weise kann man Feld für Feld vorgehen, bis die
Ebene vollständig montiert ist.
Standhöhe
≥ + 6 m
Mögliche Anschlagpunkte ab einer Standhöhe von
Für die Verlässlichkeit der Anschlagpunkte in der obersten Ebene
ist es unerheblich, ob die letzten Verankerungen in der aktuellen
Gerüstebene oder eine Ebene darunter liegen.
2.4.4

Verankerungen

2.4.4.1 Ankerraster und Ankerkräfte
Die Verankerungskräfte sind bei den Aufstellvarianten angegeben.
Sie stellen „Gebrauchslasten" dar.
Rechtwinklig (
ǁ
parallel(
) zur Fassade je Dreieckhalter (in der Regel alle 5 Felder)
angegeben.
Verankerungen sind fortlaufend mit dem Gerüstaufbau einzubauen.
Als Befestigungsmittel sind Schrauben von mindestens 12 mm
Durchmesser oder gleichwertiger Konstruktion zu verwenden.
Die Gerüsthalter sind gemäß Ziffer 2.4.4.2 auszubilden. Sämtliche
Gerüsthalter sind mit Normalkupplungen ∅ 48 mm anzuschließen.
Diese müssen mit einem Prüfzeichen oder nach EN 74:1988-12
bzw. EN 74-1:2005-12 gekennzeichnet sein und die Anforderungen
der Kupplungsklasse B oder BB erfüllen.
Modulsystem VarioTech
Aufbau- und Verwendungsanleitung
Anschlagpunkte
) zur Fassade sind die Lasten je Anker;
Anschlag-
punkte

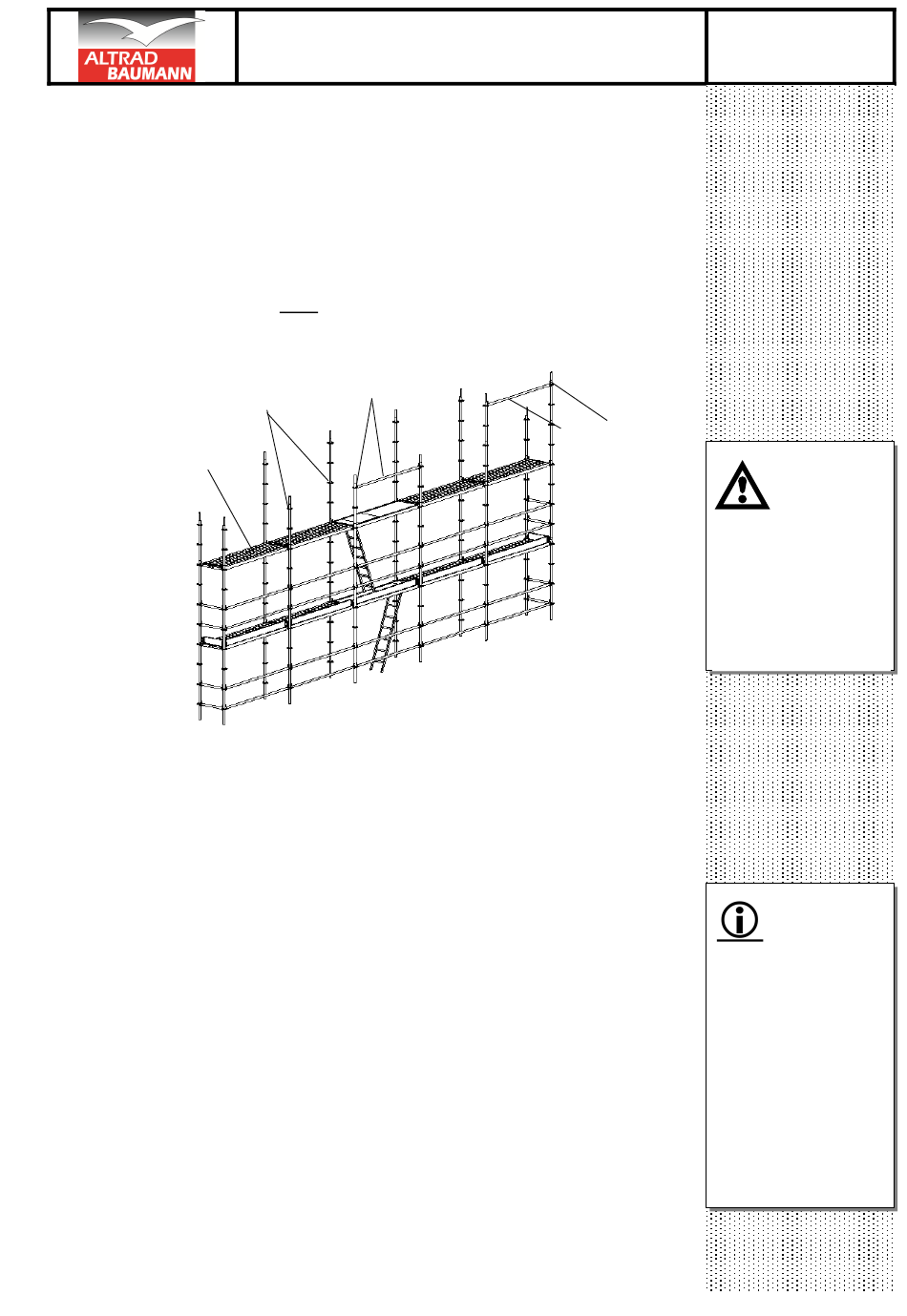

Bild 22:
Mai 2012
Seite 25
Die letzten
Verankerungen
müssen entweder in
der obersten oder
eine Ebene darunter
liegen !
≥ + 6 m
Die
Verankerungskräfte
sind als
„Gebrauchslasten"
angegeben.
Für Nachweise der
Krafteinleitung in
andere Bauteile sind
diese mit 1.5 zu
multiplizieren.
