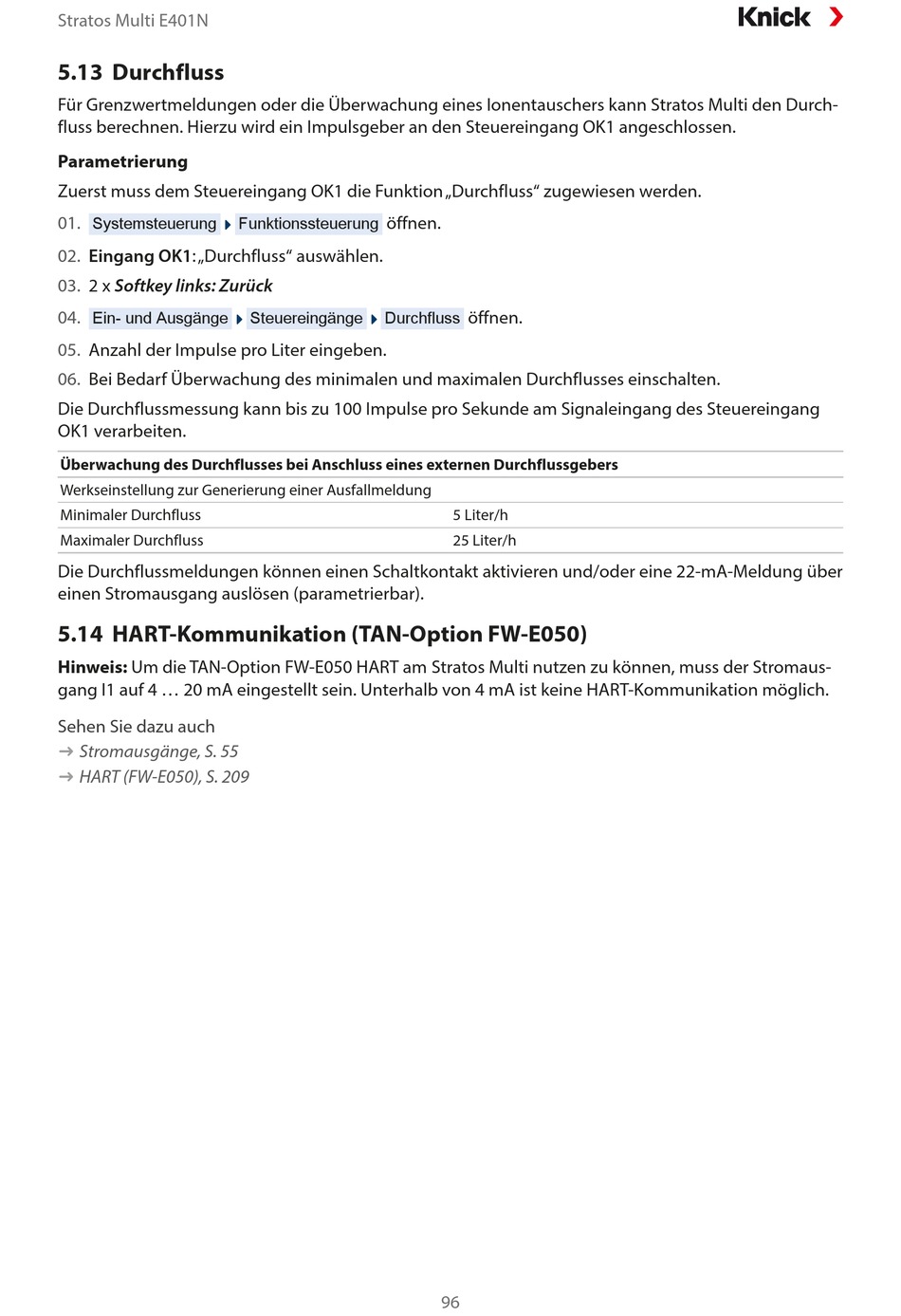

5.13 Durchfluss

Für Grenzwertmeldungen oder die Überwachung eines Ionentauschers kann Stratos Multi den Durch-
fluss berechnen. Hierzu wird ein Impulsgeber an den Steuereingang OK1 angeschlossen.
Parametrierung
Zuerst muss dem Steuereingang OK1 die Funktion „Durchfluss" zugewiesen werden.
01.
Systemsteuerung
02.
Eingang OK1: „Durchfluss" auswählen.
03.
2 x Softkey links: Zurück
04.
Ein- und Ausgänge
05.
Anzahl der Impulse pro Liter eingeben.
06.
Bei Bedarf Überwachung des minimalen und maximalen Durchflusses einschalten.
Die Durchflussmessung kann bis zu 100 Impulse pro Sekunde am Signaleingang des Steuereingang
OK1 verarbeiten.
Überwachung des Durchflusses bei Anschluss eines externen Durchflussgebers
Werkseinstellung zur Generierung einer Ausfallmeldung
Minimaler Durchfluss
Maximaler Durchfluss
Die Durchflussmeldungen können einen Schaltkontakt aktivieren und/oder eine 22-mA-Meldung über
einen Stromausgang auslösen (parametrierbar).

5.14 HART-Kommunikation (TAN-Option FW-E050)

Hinweis: Um die TAN-Option FW-E050 HART am Stratos Multi nutzen zu können, muss der Stromaus-
gang I1 auf 4 ... 20 mA eingestellt sein. Unterhalb von 4 mA ist keine HART-Kommunikation möglich.
Sehen Sie dazu auch
Stromausgänge, S. 55
HART (FW-E050), S. 209
öffnen.
Funktionssteuerung
Steuereingänge
Durchfluss
öffnen.
5 Liter/h
25 Liter/h
96
