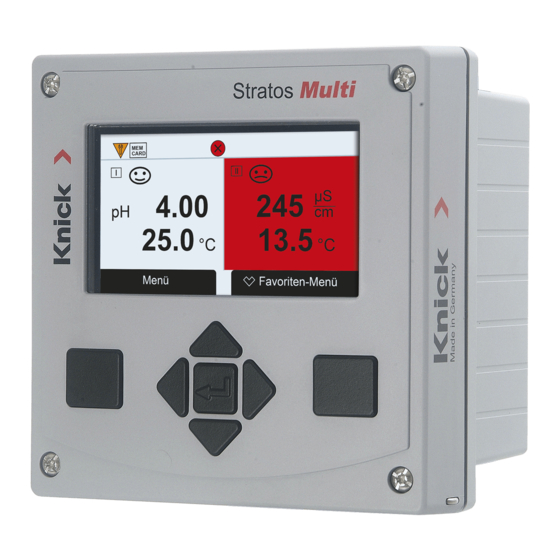

Seite 1 Stratos Multi E401N Betriebsanleitung Prozessanalysegerät µS 7.00 0.154 25.3 25.3 °C °C Menü Favoriten-Menü Vor Installation lesen. www.knick.de Für künftige Verwendung aufbewahren.
Seite 2: Ergänzende Hinweise
Stratos Multi E401N Ergänzende Hinweise Die folgenden ergänzenden Hinweise erläutern die Inhalte und den Aufbau von sicherheitsrelevanten Informationen in diesem Dokument. Sicherheitskapitel Im Sicherheitskapitel dieses Dokuments wird ein grundlegendes Sicherheitsverständnis aufgebaut. Es werden allgemeine Gefährdungen aufgezeigt und Strategien zu deren Vermeidung gegeben.
Seite 3: Inhaltsverzeichnis
Stratos Multi E401N Inhaltsverzeichnis 1 Sicherheit ............................1.1 Bestimmungsgemäßer Gebrauch ........................1.2 Symbole und Kennzeichnungen am Produkt.................... 1.3 Anforderungen an das Personal ........................1.4 Sicherheitsunterweisungen ..........................1.5 Installation und Inbetriebnahme........................1.6 Wartung und Reparatur ............................. 10 1.7 Restrisiken ................................10 2 Produkt............................
Seite 4 Stratos Multi E401N 5 Parametrierung ..........................41 5.1 Bedienebenen ............................... 41 5.2 Funktionen sperren ............................. 42 5.3 Systemsteuerung..............................43 5.3.1 Konfiguration übertragen........................43 5.3.2 Parametersätze ............................44 5.3.3 Funktionssteuerung ..........................45 5.3.4 Verrechnungsblöcke (TAN-Option FW-E020)................46 5.3.5 Uhrzeit/Datum ............................46 5.3.6 Messstellenbeschreibung ........................
Seite 5 Stratos Multi E401N 5.11 Duale Leitfähigkeitsmessung........................... 87 5.12 Messgröße Sauerstoff ............................88 5.12.1 Sensordaten .............................. 90 5.12.2 Voreinstellungen zur Kalibrierung....................93 5.12.3 Druckkorrektur............................93 5.12.4 Salzkorrektur............................. 94 5.12.5 Meldungen ..............................95 5.13 Durchfluss ................................96 5.14 HART-Kommunikation (TAN-Option FW-E050) ..................96 6 Kalibrierung/Justierung ......................
Seite 6 Stratos Multi E401N 7 Diagnose ............................126 7.1 Favoriten-Menü..............................126 7.2 Diagnosefunktionen ............................127 7.2.1 Übersicht Diagnosefunktionen......................127 7.2.2 Meldungen ..............................127 7.2.3 Logbuch..............................128 7.2.4 Geräteinformationen ..........................128 7.2.5 Gerätetest ..............................129 7.2.6 Messstellenbeschreibung ........................129 7.2.7 Diagnosefunktionen Kanal I/II......................129 8 Wartung ............................131 8.1 Übersicht Wartungsfunktionen........................131 8.2 Wartungsfunktionen Kanal I/II.........................
Seite 7 Stratos Multi E401N 13 Anhang ............................167 13.1 Beschaltungsbeispiele Kanal II ........................168 13.1.1 Beschaltungsbeispiele pH analog.....................168 13.1.2 Beschaltungsbeispiel Redox analog ....................174 13.1.3 Beschaltungsbeispiele konduktive Leitfähigkeit.................175 13.1.4 Beschaltungsbeispiele induktive Leitfähigkeit ................182 13.1.5 Beschaltungsbeispiele Dual-Leitfähigkeit..................184 13.1.6 Beschaltungsbeispiele Sauerstoff .....................187 13.2 Puffertabellen ................................ 189 13.3 Kalibrierlösungen ..............................
Seite 8: Sicherheit
1 Sicherheit Die folgenden Sicherheitshinweise stellen notwendige Informationen zum sicheren Gebrauch des Produkts zur Verfügung. Bei allen Fragen steht die Knick Elektronische Messgeräte GmbH & Co. KG unter den auf der Rückseite dieses Dokuments angegebenen Kontaktdaten zur Verfügung. 1.1 Bestimmungsgemäßer Gebrauch Stratos Multi ist ein industrielles Prozessanalysegerät in 4-Leitertechnik und kann im Bereich Flüssig-...
Seite 9: Installation Und Inbetriebnahme
Stratos Multi E401N 1.5 Installation und Inbetriebnahme Die am Errichtungsort geltenden nationalen und lokalen Bestimmungen und Normen für die Errichtung von elektrischen Anlagen sind zu beachten. Informationen zur Installation sind in der Installationsanleitung Stratos Multi verfügbar. Kabel Ausschließlich Kabel mit einer geeigneten Temperaturbeständigkeit verwenden.
Seite 10: Wartung Und Reparatur
Die Einwirkungen von Feuchtigkeit, Korrosion und Chemikalien sowie die Umgebungstemperatur können den sicheren Betrieb des Produkts beeinflussen. Folgende Hinweise beachten: Knick Elektronische Messgeräte GmbH & Co. KG empfiehlt die Installation des Stratos Multi E401 in einem wettergeschützten Bereich der Anlage oder die Verwendung eines Wetterdachs.
Seite 11: Produkt
Stratos Multi E401N 2 Produkt 2.1 Aufbau und Funktion Stratos Multi ist wie folgt aufgebaut: • Der 1- und 2-Kanal-Messumformer erlaubt die freie Kombination zwischen den Messgrößen pH/ Redox, Leitfähigkeit (2-/4-Elektroden-Sensoren, induktive Sensoren) und Sauerstoff und kann z. B. gleichzeitig den pH-Wert und die Leitfähigkeit messen.
Seite 12: Produktspektrum Und -Optionen
Stratos Multi E401N 2.2 Produktspektrum und -optionen Version Kombinationsmöglichkeiten 1-Kanal (Grundgerät) 1x Memosens-Sensor 1x optischer Sauerstoff-Sensor SE740 1x analoger Sensor über Messmodul (MK-Modul) 2-Kanal 2x Memosens-Sensor (1x über MK-Modul) 1x Memosens-Sensor (MK-Modul) und 1x optischer Sauerstoff-Sensor SE740 1x Memosens-Sensor und 1x analoger Sensor über Messmodul (MK-Modul) 1x CC-Messmodul für die duale Leitfähigkeitsmessung...
Seite 13 Stratos Multi E401N Betrieb mit analogen Sensoren Für den Betrieb mit analogen Sensoren werden analoge Messmodule eingesteckt, die bei Erst- inbetriebnahme parametriert werden müssen. Betrieb mit optischen Sensoren Der digitale optische Sauerstoffsensor SE740 für Gelöstsauerstoff kann direkt an das Stratos Multi angeschlossen werden.
Seite 14: Systemübersicht
Stratos Multi E401N 2.3 Systemübersicht 1 Eingang für Memosens-Sensoren oder optischen 6 Stromausgang 1: 0/4 … 20 mA / HART aktiv oder Sauerstoff-Sensor SE740 passiv (TAN-Option FW-E050 HART: 4 … 20 mA) 2 Hilfsenergieausgang 3/15/24 V für optischen Sauer- 7 Stromausgänge 2 / 3 / 4: stoff-Sensor SE740 oder externen Transmitter aktiv oder passiv (Stromausgänge 3 und 4:...
Seite 15: Anwendungsbeispiele
Stratos Multi E401N 2.3.1 Anwendungsbeispiele Memosens-pH-Messung und PID-Regelung MS pH Alarm Säure Lauge PID-Regelung Alarm 24 V AC/DC Säure Lauge...
Seite 16 Stratos Multi E401N Memosens-Sauerstoffmessung und Druckkorrektur mit externem Drucktransmitter (mit TAN- Option FW-E051 „Stromeingang“) z. B. + 24 V Drucktransmitter...
Seite 17: Lieferumfang Und Produktidentifikation
Stratos Multi E401N 2.4 Lieferumfang und Produktidentifikation • Grundgerät Stratos Multi • Kleinteilebeutel (2x Kunststoffverschlüsse, 1x Scharnierstift, 1x Scheibe, 2x Einlegebrücken, 1x Re- duzierdichteinsatz, 1x Mehrfachdichteinsatz, 2x Blindstopfen, 5x Kabelverschraubungen und Sechskantmuttern M20x1,5) • Werkszeugnis 2.2 gem. EN 10204 • Installationsanleitung • Sicherheitsleitfaden („Safety Guide“) Hinweis: Alle Komponenten nach Erhalt auf Schäden prüfen. Beschädigte Teile nicht verwenden.
Seite 18: Typschild
Stratos Multi E401N 2.4.1 Typschild 1 Herstellername 6 Schutzklasse II 2 Produktbezeichnung 7 Energieversorgung 3 CE-Kennzeichnung 8 Anschrift des Herstellers mit Barcode 4 Besondere Bedingungen: 9 Zulässige Umgebungstemperatur, Schutzklasse Lesen Sie die Betriebsanleitung, beachten Sie 10 Produktnummer/Seriennummer/Produktionsjahr und die technischen Daten und befolgen Sie die...
Seite 19 Stratos Multi E401N Umschaltbare Parametersätze (A/B). Zeigt an, welcher Parametersatz gerade aktiv ist, wenn ein Steuerele- ment zur Parametersatzumschaltung ausgewählt wurde:   Parametrierung Systemsteuerung Funktionssteuerung Eine für die Verwendung „geschlossene“ Speicherkarte des Typs Data Card befindet sich im Gerät. Die Speicherkarte kann entnommen werden.
Seite 20: Inbetriebnahme
Stratos Multi E401N 3 Inbetriebnahme 3.1 Montage Hinweis: Zum Öffnen des Gehäuses ausschließlich einen geeigneten Kreuzschlitz-Schraubendreher benutzen. Keine spitzen oder scharfen Gegenstände verwenden. Gehäuse montieren Kabelverschraubungen aus dem Kleinteilebeutel im Untergehäuse montieren. Ggf. Dichtstopfen bei Wandmontage anbringen. Lieferumfang und Produktidentifikation, S. 17 ➜...
Seite 21: Maßzeichnungen
Stratos Multi E401N 3.1.1 Maßzeichnungen Hinweis: Alle Abmessungen sind in Millimeter [Zoll] angegeben. 80 [3.15] 148 [5.83] 34 [1.34] 29 [1.14] 90 [3.54] 121,4 [4.78] 8,5 [0.33] 131 [5.16] 115,5 [4.55] 39,5 [1.56] 42 [1.65] 42 [1.65] VORSICHT! Geeignete IP-Schutzart sicherstellen.
Seite 22: Montagemöglichkeiten Des Gehäuses
Stratos Multi E401N 3.1.2 Montagemöglichkeiten des Gehäuses Hinweis: Alle Abmessungen sind in Millimeter [Zoll] angegeben. Möglichkeiten zur Montage stellen vorbereitete Durchbrüche im Untergehäuse bereit: • Mastmontage Mastmontage ZU0274, S. 23 ➜ • Schalttafeleinbau Schalttafel-Montagesatz ZU0738, S. 25 ➜ • Schutzdach Schutzdach für Wand- und Mastmontage ZU0737, S.
Seite 23: Mastmontage Zu0274
Stratos Multi E401N 3.1.3 Mastmontage ZU0274 Hinweis: Alle Abmessungen sind in Millimeter [Zoll] angegeben. Ø 40 … 60 mm, □ 30 … 45 mm  40 [1.57] ...  60 [2.36] 1 Wahlweise senkrechte oder waagerechte Mast- 3 Schlauchschellen mit Schneckentrieb nach anordnung DIN 3017, 2 Stück 2 Mastmontageplatte, 1 Stück...
Seite 24: Schutzdach Für Wand- Und Mastmontage Zu0737
Stratos Multi E401N 3.1.4 Schutzdach für Wand- und Mastmontage ZU0737 Hinweis: Alle Abmessungen sind in Millimeter [Zoll] angegeben. 146,9 [5.78] Das Schutzdach kann nur bei Wand- und Mastmontage verwendet werden. Zum Lieferumfang gehören 4 Muttern M6 zur Fixierung des Schutzdachs auf den Gewindebolzen des...
Seite 25: Schalttafel-Montagesatz Zu0738
Stratos Multi E401N 3.1.5 Schalttafel-Montagesatz ZU0738 Hinweis: Alle Abmessungen sind in Millimeter [Zoll] angegeben. Ausschnitt 138 mm x 138 mm (DIN 43700) < 30 [1.181] 76 [2.992] 1 [0.039] ... 22 [0.866] 41 [1.614] 1 Lage der Schalttafel 4 Riegel, 4 Stück 2 Umlaufende Dichtung, 1 Stück...
Seite 26: Blindstopfen, Reduzier- Und Mehrfachdichteinsatz
Stratos Multi E401N 3.1.6 Blindstopfen, Reduzier- und Mehrfachdichteinsatz Im Auslieferzustand enthält jede Kabelverschraubung einen Standarddichteinsatz. Zum dichten Ein- führen von einem oder zwei dünneren Kabeln gibt es Reduzierdichteinsätze bzw. Mehrfachdichtein- sätze. Der dichte Verschluss der Verschraubung ist mit einem Blindstopfen möglich. Die Handhabung erfolgt wie nachfolgend dargestellt.
Seite 27: Elektrische Installation
Stratos Multi E401N 3.2 Elektrische Installation WARNUNG! Das Gerät hat keinen Netzschalter. In der Anlageninstallation muss eine geeignet angeordnete und für den Anwender erreichbare Trennvorrichtung für das Gerät vorhanden sein. Die Trennvorrichtung muss alle nicht-geerdeten, stromführenden Leitungen trennen und so gekenn- zeichnet sein, dass das zugehörige Gerät identifiziert werden kann.
Seite 28: Typische Ac-Anwendung Bei Induktiver Last
Stratos Multi E401N Typische AC-Anwendung bei induktiver Last 1 Last 3 Kontakt 2 Typische RC-Kombination z. B. Kondensator 0,1 μF, Widerstand 100 Ω / 1 W Typische DC-Anwendung bei induktiver Last 1 Induktive Last 3 Kontakt 2 Freilaufdiode, z. B. 1N4007 (Polarität beachten)
Seite 29: Installation Von Aktiven Und Passiven Stromausgängen
Stratos Multi E401N 3.2.2 Installation von aktiven und passiven Stromausgängen Die Stromausgänge liefern direkt einen Strom (0/4 ... 20 mA) an einen Verbraucher entsprechend der gewählten Messgröße. Passive Stromausgänge benötigen eine externe Speisespannung. Hinweis: Technische Daten und Anschlusswerte beachten. Schema der Klemmenbelegung Aktive Stromausgänge...
Seite 30: Klemmenbelegung
Stratos Multi E401N 3.2.3 Klemmenbelegung Anschlussklemmen sind für Einzeldrähte/Litzen bis 2,5 mm geeignet. Klemme Anschluss BN = braunes Kabel Sensor (Memosens- oder andere digitale Sensoren) RS485 A GN = grünes Kabel RS485 B YE = gelbes Kabel WH = weißes Kabel...
Seite 31: Sensoranschluss
Stratos Multi E401N 3.3 Sensoranschluss 3.3.1 Anschluss Memosens-Sensor/optischer Sauerstoff-Sensor (LDO) Draufsicht der Anschlussklemmen für Memosens-/LDO-Sensor. Die Abbildung zeigt das geöffnete Gerät, Rückseite der Fronteinheit. 1 Standard-Sensoranschluss für digitale Sensoren (Memosens-Sensor/LDO-Sensor SE740) 2 Klemmenschild mit Klemmenbelegung für digitalen Sensor 3 Sensoranschluss für analoge Sensoren oder zweiten Memosens-Sensor über Messmodul Hinweis: Die Anschlussklemmen sind geeignet für Einzeldrähte/Litzen bis 2,5mm...
Seite 32: Anschluss Analoger Sensor/Zweiter Kanal Memosens
Stratos Multi E401N 3.3.2 Anschluss analoger Sensor/zweiter Kanal Memosens VORSICHT! Elektrostatische Entladung (ESD). Die Signaleingänge der Module sind empfindlich gegen elektrostatische Entladung. Treffen Sie ESD-Schutzmaßnahmen, bevor Sie das Modul einsetzen und die Eingänge beschalten. Hinweis: Leitungsadern mit geeignetem Werkzeug abisolieren, um Beschädigungen zu vermeiden.
Seite 33: Kabelvorbereitung Für Se655/Se656
Stratos Multi E401N Messmodul für den Anschluss eines zweiten Memosens-Sensors Wenn zwei Messgrößen mit Memosens-Sensoren erfasst werden sollen, erfordert der zweite Kanal das Stecken eines Memosens-Moduls Typ MK-MS095N. Memosens-Modul in den Modulplatz stecken und beschalten (s. oben). Anschließend das Messverfahren wählen und den Sensor parametrieren: Aus dem Messmodus heraus den Softkey links: Menü...
Seite 34: Klemmenbelegung Der Messmodule
Stratos Multi E401N 3.4 Klemmenbelegung der Messmodule Installation der Messmodule Anschluss analoger Sensor/zweiter Kanal Memosens, S. 32 ➜ Das Modulschild klebt auf dem Messmodul, unter der Modulabdeckung auf der Rückseite des Ge- räts. pH-/Redox-Messmodul Bestellnummer MK-PH015N Sauerstoffmessmodul Bestellnummer MK-OXY046N Leitfähigkeitsmessmodul konduktiv...
Seite 35: Abschließende Kontrolle Der Inbetriebnahme
Stratos Multi E401N Leitfähigkeitsmessmodul dual Bestellnummer MK-CC065N Memosens-Modul Bestellnummer MK-MS095N 3.5 Abschließende Kontrolle der Inbetriebnahme Stratos Multi nur dann in Betrieb nehmen, wenn alle folgenden Fragen mit ja beantwortet werden können: • Sind Stratos Multi und alle Kabel äußerlich unbeschädigt und zugentlastet? •...
Seite 36: Betrieb Und Bedienung
Stratos Multi E401N 4 Betrieb und Bedienung 4.1 Die Sprache der Bedienoberfläche ändern Voraussetzungen • Stratos Multi wird mit Hilfsenergie versorgt. Auf dem Display ist der Messmodus sichtbar. Handlungsschritte Softkey links: Menü drücken. Es öffnet sich die Menüauswahl. Softkey rechts: Lingua drücken. Die rechte Pfeiltaste drücken und die Sprache der Bedienoberfläche einstellen.
Seite 37: Anzeige Der Messkanäle
Stratos Multi E401N Sensorüberwachung Details (Spezialist) Steilheit Nullpunkt Redox-Offset Sensocheck Bezugs-El Sensocheck Glas-El Einstellzeit Zurück Zurück zum Messen 1 Funktionskontrolle HOLD 7 Softkey-Funktionsanzeige 2 Überschrift des aktuellen Menüs 8 Softkey-Funktionsanzeige 3 Gerätezustand (PAR für Parametrierung) 9 Ordnerelement 4 Ausfall ist aktiv.
Seite 38 Stratos Multi E401N Tastatur 1 Softkey links: 4 enter: Funktion gemäß linker Funktionsanzeige Menü öffnen, Eingaben bestätigen 2 Pfeiltasten links/rechts: 5 Softkey rechts: Menüauswahl: vorheriges/nächstes Menü, Stel- Funktion gemäß rechter Funktionsanzeige lenauswahl nach links/rechts 3 Pfeiltasten auf/ab: Zeilenauswahl aus Auswahlfenster, Ziffernwert erhöhen/verringern...
Seite 39: Übersicht Menüstruktur
Stratos Multi E401N 4.3 Übersicht Menüstruktur Menü Kalibrierung Wartung Parametrierung Diagnose Messen Passcode: 1147 2958 1246 Betriebsebene (Werks- 1989 Spezialistenebene einstellung) Untermenüs: Kalibriermodus, Wartung von Kalibrierpunkte, Sensoren und Puffersatz Stromausgängen Systemsteuerung (Uhrzeit, FW-Update, Optionen, Meldungsliste, Passcode-Eingabe), Sensorauswahl, Allgemein Logbuch, Geräte- und (Sprache, Messwertanzeige), Ein- und Ausgänge,...
Seite 40: Betriebszustände
Stratos Multi E401N 4.5 Betriebszustände Stratos Multi ist während der Parametrierung im Betriebszustand Funktionskontrolle (HOLD). Die Stromausgänge und die Schaltkontakte verhalten sich entsprechend der Parametrierung. Der Messbetrieb im Betriebszustand Funktionskontrolle (HOLD) ist nicht zulässig, da es durch unerwartetes Systemverhalten zur Gefährdung des Anwenders kommen kann.
Seite 41: Parametrierung
Stratos Multi E401N 5 Parametrierung VORSICHT! Durch eine fehlerhafte Parametrierung, Kalibrierung und Justierung kann es zu fehlerhaften Ausgaben kommen. Stratos Multi muss daher durch einen Systemspezialisten in Betrieb genommen, parametriert, kalibriert und justiert werden. Parametrierung aufrufen   Menü Menüauswahl Parametrierung Menüauswahl...
Seite 42: Funktionen Sperren
Stratos Multi E401N 5.2 Funktionen sperren Beispiel: Sperren der Einstellmöglichkeit für den Schaltkontakt K1 für den Zugriff aus der Betriebsebene Parametrierung aufrufen. Spezialistenebene auswählen. Passcode (Werkseinstellung 1989) eingeben. Untermenü auswählen:   Ein- und Ausgänge Schaltkontakte Kontakt K1 Schaltkontakte (Spezialist)
Seite 43: Systemsteuerung
Stratos Multi E401N 5.3 Systemsteuerung Untermenüs Beschreibung Speicherkarte Diese Option wird bei eingesetzter Data Card angezeigt: Einstellungen für die Datenaufzeichnung von Logbuch und Messwertrecorder. Die De- zimaltrennung kann eingestellt werden. Die Speicherkarte kann formatiert werden. Konfiguration übertragen Bei eingesetzter Data Card kann die Konfiguration des Messgeräts gespeichert und auf ein anderes Messgerät übertragen werden.
Seite 44: Parametersätze
Stratos Multi E401N Handlungsschritte   Parametrierung Systemsteuerung Konfiguration übertragen Menüpunkt Konfiguration: Speichern Mit Softkey rechts: Ausführen die Übertragung starten. ✓ Die Geräteeinstellung wird auf die Data Card gespeichert. Wechseln Sie zum Menü  Wartung Speicherkarte öffnen/schließen Mit Softkey rechts: Schließen den Zugriff auf die Speicherkarte beenden.
Seite 45: Parametersätze A/B Umschalten
Stratos Multi E401N Parametersätze A/B umschalten Das Steuerelement zur Umschaltung der Parametersätze (Optokoppler-Eingang OK1 oder Softkey) wird festgelegt unter:   Parametrierung Systemsteuerung Funktionssteuerung Der gerade aktive Parametersatz wird durch das Symbol angezeigt. Umschaltung über ein Signal am Optokoppler-Eingang OK1:...
Seite 46: Verrechnungsblöcke (Tan-Option Fw-E020)
Stratos Multi E401N 5.3.4 Verrechnungsblöcke (TAN-Option FW-E020) Verrechnungsblöcke verrechnen vorhandene Messgrößen zu neuen Größen. Das Menü wird erst angezeigt, wenn die TAN-Option aktiviert wurde.   Parametrierung Systemsteuerung Verrechnungsblöcke Sehen Sie dazu auch Verrechnungsblöcke (FW-E020), S. 206 ➜ 5.3.5 Uhrzeit/Datum Uhrzeit und Datum der eingebauten Echtzeituhr sind notwendig für:...
Seite 47: Logbuch
Stratos Multi E401N TAN-Option aktivieren   Parametrierung Systemsteuerung Optionsfreigabe Die freizuschaltende Option auswählen. Mit Pfeiltasten auf „Aktiv“ setzen. ✓ Die TAN wird abgefragt, hierbei wird die aktuelle Seriennummer angezeigt. TAN eingeben und mit OK bestätigen. Die Option ist verfügbar.
Seite 48: Werkseinstellung Setzen
Hinweis: Bei Verlust des Passcodes für die Spezialistenebene ist der Systemzugang gesperrt! Eine Ret- tungs-TAN kann durch den Hersteller generiert werden. Bei Fragen steht die Knick Elektronische Messgeräte GmbH & Co. KG unter den auf der letzten Seite dieses Dokuments angegebenen Kontakt-...
Seite 49: Parametrierung Allgemein
Stratos Multi E401N 5.4 Parametrierung Allgemein Hinweis: Die Funktionskontrolle (HOLD) ist aktiviert. Untermenüs Beschreibung Sprache Sprache der Bedienoberfläche: Deutsch (Werkseinstellung), Englisch, Französisch, Italienisch, Spanisch, Portugiesisch, Chinesisch Einheiten/Formate Temperatureinheit °C (Werkseinstellung) oder °F. Weitere Einheiten und Formate je nach gewählter Messgröße, z. B. Druck in mbar, kPa, psi Anzeigeformat pH xx.xx oder xx.x...
Seite 50 Stratos Multi E401N Messwertanzeige 2 Werte (1 Kanal) Beispiel Auswahl Ergebnis Auswahl von zwei Größen innerhalb eines Messkanals: Anzahl 2 Werte 2 Werte (1 Kanal) Kanal 1 pH-Wert 2 Werte (2 Kanäle) 4 Werte (2 Kanäle) 1. Messwert 2 Werte 2.
Seite 51 Stratos Multi E401N Messwertanzeige 2 Werte (2 Kanäle) Beispiel Auswahl Ergebnis Auswahl von zwei Größen in zwei Messkanälen: 2 Werte (1 Kanal) Anzahl 2 Werte 2 Werte (2 Kanäle) Kanal 1 pH-Wert 4 Werte (2 Kanäle) 1. Messwert 2 Werte 2.
Seite 52 Stratos Multi E401N Messwertanzeige 4 (6, 8) Werte Beispiel Auswahl Ergebnis Auswahl von vier (sechs, acht) beliebigen Größen Anzahl 4 Werte 4 Werte (2 Kanäle) 1. Wert pH-Wert 2 Werte 4 Werte 2. Wert Temperatur 6 Werte 3. Wert Leitfähigkeit 8 Werte 4.
Seite 53 Stratos Multi E401N Messwertanzeige 4 Werte (2 Kanäle) Beispiel Auswahl Ergebnis Auswahl von vier Größen in zwei Messkanälen: Anzahl 2 Werte 2 Werte (1 Kanal) Kanal 1 pH-Wert 2 Werte (2 Kanäle) 4 Werte (2 Kanäle) 1. Messwert 2 Werte 2.
Seite 54: Display
Stratos Multi E401N Auswahl Ergebnis Kanal 1 Memosens pH/Redox pH-Wert pH-Wert 1. Messwert Leitfähigkeit pH-Wert Temperatur pH-Spannung 2. Messwert pH-Spannung Salinität Kanal 2 Analog Cond Spezif. Wid. Leitfähigkeit 1. Messwert Leitfähigkeit Leitwert 4.00 1.135 mS/cm 2. Messwert Spezif. Wid. Zweite Größe für den zweiten Kanal auswählen.
Seite 55: Ein- Und Ausgänge
Stratos Multi E401N 5.5 Ein- und Ausgänge Folgende Ein- und Ausgänge stehen zur Verfügung: • Vier Stromausgänge 0/4 ... 20 mA zur Übertragung von z. B. Messwert und Temperatur (Werksein- stellung), zwei davon per TAN freischaltbar; aktiv oder passiv konfigurierbar Stromausgänge, S. 55 ➜...
Seite 56: Kennlinie Funktion/Logarithmisch
Stratos Multi E401N Kennlinienverläufe Kennlinie linear Der Ausgangsstrom folgt der Messgröße linear. Ausgang 4 … 20 mA, Messspanne pH 0 … 14 Ausgang 4 … 20 mA, Messspanne pH 5 … 9 Anfang Ende Anfang Ende Kennlinie trilinear/bilinear Erfordert die Eingabe zweier zusätzlicher Eckpunkte.
Seite 57: Schaltkontakte
Stratos Multi E401N Zeitkonstante Ausgangsfilter Zur Beruhigung des Stromausgangs kann ein Tiefpass-Filter mit einstellbarer Zeitkonstante eingeschaltet werden. Bei einem Sprung am Eingang (100 %) steht nach Erreichen der Zeitkonstante am Ausgang ein Pegel von 63 %. Die Zeitkonstante kann im Bereich 0 ... 120 s eingestellt werden.
Seite 58: Verwendung: Ausfall
Stratos Multi E401N Zusätzlich können Einschalt- bzw. Ausschaltverzögerung parametriert werden. Die Einstellungen werden im Untermenü vorgenommen: Schaltkontakte   Parametrierung Ein- und Ausgänge Schaltkontakte Verwendung: Ausfall öffnen.  Ein- und Ausgänge Schaltkontakte Gewünschten Kontakt mit Pfeiltasten auf/ab und enter auswählen.
Seite 59: Verwendung: Funktionskontrolle
Stratos Multi E401N Verwendung: Funktionskontrolle öffnen.  Ein- und Ausgänge Schaltkontakte Gewünschten Kontakt mit Pfeiltasten auf/ab und enter auswählen. Verwendung: Funktionskontrolle Kontakt parametrieren. Funktionskontrolle (HOLD) ist aktiv: • bei der Kalibrierung (nur der entsprechende Kanal) • bei der Wartung (Stromgeber, Relaistest) •...
Seite 60: Spülkontakt Parametrieren
Stratos Multi E401N Verwendung: Spülkontakt Hinweise zum Parametrieren der Funktion „Spülkontakt“ • Ein bestehender Betriebszustand „Funktionskontrolle“ (HOLD) (z. B. während einer Parametrierung) verzögert die Ausführung der Funktion „Spülkontakt“. • Bis zu 3 Spülfunktionen (Kontakte K1 ... K3) können unabhängig voneinander parametriert werden.
Seite 61: Pid-Regler
Stratos Multi E401N 5.5.3 PID-Regler Der PID-Regler ist als Impulslängen- oder Impulsfrequenzregler konfigurierbar. Reglertyp Impulslängenregler oder Impulsfrequenzregler, siehe unten. Regelgröße Abhängig von den angeschlossenen Sensoren. Sollwert und Eingabe des Sollwerts und der Neutralzone in Prozent der jeweiligen Reglergröße. Neutralzone Impulsperiode oder 0 ...
Seite 62: Parametrierbare Regelgrößen
Stratos Multi E401N Impulsfrequenzregler Der Impulsfrequenzregler dient zur Ansteuerung eines frequenzgesteuerten Stellglieds (Dosierpum- pe). Er variiert die Frequenz, mit der die Kontakte eingeschaltet werden. Die maximale Impulsfrequenz [Imp/min] kann parametriert werden. Sie ist abhängig vom Stellglied. Die Einschaltdauer ist konstant.
Seite 63: Sensorauswahl [I] [Ii]
Stratos Multi E401N 5.6 Sensorauswahl [I] [II] Hinweis: Die Funktionskontrolle (HOLD) ist aktiviert. Stratos Multi ist werksseitig auf das Messverfahren pH-Wert-Messung mit Memosens-Sensor eingestellt. Dieses Messverfahren bietet auch die Redoxpotential-Messung. Das Messverfahren kann für die Messung von Leitfähigkeit oder Sauerstoff im Menü...
Seite 64: Messgröße Ph
Stratos Multi E401N 5.7 Messgröße pH Hinweis: Die Funktionskontrolle (HOLD) ist aktiviert. Hinweis: Nach Wechsel der Messgröße bzw. des Messmodus behält Stratos Multi die Einstellungen und muss neu parametriert werden. Auswahl eines Memosens-pH-Sensors   Parametrierung Sensorauswahl [I] [II] Sensorauswahl [I] Auswahl des an die RS-485-Schnittstelle (Klemmen 1 …...
Seite 65: Auswahl Eines Analogen Ph-Sensors
Stratos Multi E401N Auswahl eines analogen pH-Sensors   Parametrierung Sensorauswahl [I] [II] Sensorauswahl [II] Auswahl eines an das Messmodul MK-PH 015N angeschlossenen pH-Sensors oder pH/Redox-Sensors: Modul: MK-PH Modus: Analog Einstellbare Parameter für analoge Sensoren  Parametrierung [II] Analog pH Eingangsfilter Impulsunterdrückung...
Seite 66: Sensordaten
Stratos Multi E401N 5.7.1 Sensordaten Memosens-Sensoren Memosens-Sensoren liefern die relevanten Sensordaten automatisch. Analoge Sensoren Bei Verwendung von analogen Sensoren muss der Sensortyp ausgewählt werden:   Parametrierung [II] Analog … Sensordaten Sensordaten Sensortyp Standard Sensoface Temperaturerfassung Sensorüberwachung Details Zurück Zurück zum Messen Unter wählen Sie den verwendeten Temperaturfühler und ob die Tempera-...
Seite 67: Sensorüberwachung Einstellen
Stratos Multi E401N Sensorüberwachung einstellen öffnen.  Sensordaten Sensorüberwachung Details Einen Sensorparameter öffnen, z. B. Steilheit Die Überwachung der Steilheit auf automatisch oder individuell einstellen. Bei Auswahl „Individuell“: Die nominelle Steilheit sowie Min.- und Max.-Grenzwerte können einge- geben werden. Im Menüpunkt Meldung auswählen, ob und wie eine Überschreitung der Grenzwerte angezeigt werden soll: Es erfolgt keine Meldung, der Parameter wird allerdings trotzdem im Sensornetzdiagramm angezeigt.
Seite 68: Voreinstellungen Zur Kalibrierung
Stratos Multi E401N 5.7.2 Voreinstellungen zur Kalibrierung Die Kalibriervoreinstellungen können in der Parametrierung festgelegt oder direkt vor der Kalibrie- rung im Kalibriermenü verändert werden. Kalibriermodus: Voreinstellung des Kalibriermodus, z. B. Calimatic, Manuell, Produktkalibrierung, Dateneingabe, Temperatur Bei Auswahl der automatischen Kalibrierung Calimatic muss der zu verwendende Puffersatz ausge- wählt werden.
Seite 69: Temperaturkompensation Des Messmediums
Stratos Multi E401N 5.7.3 Temperaturkompensation des Messmediums Hinweis: Wenn die Temperaturkompensation des Messmediums eingeschaltet ist, wird im Mess- modus "TK" am Display angezeigt. Hinweis: Die Funktionskontrolle (HOLD) ist aktiviert. Die Stromausgänge und die Schaltkontakte verhalten sich entsprechend der Parametrierung. Zum Beenden der Funktionskontrolle zurück in den Messmodus wechseln, z. B.
Seite 70: Deltafunktion
Stratos Multi E401N 5.7.4 Deltafunktion Hinweis: Wenn die Deltafunktion eingeschaltet ist, wird im Messmodus “∆” am Display angezeigt. Bei Vorgabe eines Deltawerts bildet das Messsystem die Differenz Ausgangswert = Messwert – Deltawert Der Deltawert kann mit einem Vorzeichen "+" oder "-" eingestellt werden. Bei negativem Vorzeichen wird der Deltawert zum Messwert addiert.
Seite 71: Messgröße Redox
Stratos Multi E401N 5.8 Messgröße Redox Hinweis: Die Funktionskontrolle (HOLD) ist aktiviert. Hinweis: Nach Wechsel der Messgröße bzw. des Messmodus behält Stratos Multi die Einstellungen und muss neu parametriert werden. Auswahl eines Memosens-Redox-Sensors   Parametrierung Sensorauswahl [I] [II] Sensorauswahl [I] Auswahl eines an die RS-485-Schnittstelle (Klemmen 1 …...
Seite 72: Sensordaten
Stratos Multi E401N 5.8.1 Sensordaten Memosens-Sensoren liefern die relevanten Sensordaten automatisch. Sensoface Die Sensoface-Piktogramme geben Diagnose-Hinweise auf Verschleiß und Wartungsbedarf des Sen- sors. Auf dem Display wird im Messmodus ein Piktogramm angezeigt (glücklicher, neutraler oder trau- riger Smiley) entsprechend der kontinuierlichen Überwachung der Sensorparameter.
Seite 73: Voreinstellungen Zur Kalibrierung
Stratos Multi E401N CIP-/SIP-Zähler Hinweis: Für folgende pH-Sensortypen sind die CIP-/SIP-Zähler verfügbar: SIP-Zähler: Memosens pH, Memosens pH/Redox, CIP-Zähler: Memosens pH/Redox CIP-/SIP-Zyklen dienen der Reinigung bzw. Sterilisation der medienberührten Teile im Prozess. Je nach Anwendung wird mit einer Chemikalie (alkalische Lösung, Wasser) oder mit mehreren Chemikalien (alkalische Lösung, Wasser, saure Lösung, Wasser) gearbeitet.
Seite 74: Deltafunktion
Stratos Multi E401N 5.8.3 Deltafunktion Hinweis: Wenn die Deltafunktion eingeschaltet ist, wird im Messmodus “∆” am Display angezeigt. Bei Vorgabe eines Deltawerts bildet das Messsystem die Differenz Ausgangswert = Messwert – Deltawert Der Deltawert kann mit einem Vorzeichen "+" oder "-" eingestellt werden. Bei negativem Vorzeichen wird der Deltawert zum Messwert addiert.
Seite 75: Messgröße Leitfähigkeit (Konduktiv)
Stratos Multi E401N 5.9 Messgröße Leitfähigkeit (konduktiv) Hinweis: Die Funktionskontrolle (HOLD) ist aktiviert. Hinweis: Nach Wechsel der Messgröße bzw. des Messmodus behält Stratos Multi die Einstellungen und muss neu parametriert werden. Auswahl eines Memosens-Leitfähigkeits-Sensors   Parametrierung Sensorauswahl [I] [II] Sensorauswahl [I] Auswahl eines an die RS-485-Schnittstelle (Klemmen 1 …...
Seite 76: Auswahl Eines Analogen Leitfähigkeits-Sensors
Stratos Multi E401N Auswahl eines analogen Leitfähigkeits-Sensors   Parametrierung Sensorauswahl [I] [II] Sensorauswahl [II] Auswahl eines an das Messmodul MK-COND025N angeschlossenen Leitfähigkeits-Sensors: Modul: MK-COND Modus: Analog Analoge 2-Kanal-Leitfähigkeitsmessung mit dem Messmodul MK-CC065 Duale Leitfähigkeitsmessung, S. 87 ➜  Einstellbare Parameter für analoge Leitfähigkeits-Sensoren Parametrierung...
Seite 77 Stratos Multi E401N Sensoface Die Sensoface-Piktogramme geben Diagnose-Hinweise auf Verschleiß und Wartungsbedarf des Sen- sors. Auf dem Display wird im Messmodus ein Piktogramm angezeigt (glücklicher, neutraler oder trau- riger Smiley) entsprechend der kontinuierlichen Überwachung der Sensorparameter. Die Stromausgänge können so parametriert werden, dass eine Sensoface-Meldung ein 22-mA-Fehler- signal erzeugt: ...
Seite 78: Voreinstellungen Zur Kalibrierung
Stratos Multi E401N CIP-/SIP-Zähler Hinweis: Diese Funktion ist nicht für alle Sensortypen verfügbar. CIP-/SIP-Zyklen dienen der Reinigung bzw. Sterilisation der medienberührten Teile im Prozess. Je nach Anwendung wird mit einer Chemikalie (alkalische Lösung, Wasser) oder mit mehreren Chemikalien (alkalische Lösung, Wasser, saure Lösung, Wasser) gearbeitet.
Seite 79: Temperaturkompensation Des Messmediums
Stratos Multi E401N 5.9.3 Temperaturkompensation des Messmediums Hinweis: Wenn die Temperaturkompensation des Messmediums eingeschaltet ist, wird im Messmodus "TK" am Display angezeigt. Zur Auswahl für die Temperaturkompensation stehen: • Aus • Linear (Eingabe Temperaturkoeffizient TK) • EN 27888 (natürliche Wässer) •...
Seite 80: Meldungen
Stratos Multi E401N USP-Funktion: Schaltkontakt festlegen Die USP-Funktion kann auch einem Schaltkontakt zugeordnet werden: Verwendung: USP-Ausgang, S. 60    Parametrierung Ein- und Ausgänge Schaltkontakte Kontakt K… ➜ Darstellung der USP-Funktion im Diagnose-Menü   Diagnose [I] [II] … Cond(I) USP-Funktion Darstellung des USP-Grenzwerts, des reduzierten Grenzwerts und der Leitfähigkeit.
Seite 81: Messgröße Leitfähigkeit (Induktiv)
Stratos Multi E401N 5.10 Messgröße Leitfähigkeit (induktiv) Hinweis: Die Funktionskontrolle (HOLD) ist aktiviert. Hinweis: Nach Wechsel der Messgröße bzw. des Messmodus behält Stratos Multi die Einstellungen und muss neu parametriert werden. Auswahl eines digitalen induktiven Leitfähigkeits-Sensors   Parametrierung Sensorauswahl [I] [II] Sensorauswahl [I] Auswahl eines an die RS-485-Schnittstelle (Klemmen 1 …...
Seite 82: Auswahl Eines Analogen Induktiven Leitfähigkeits-Sensors
Stratos Multi E401N Einstellbare Parameter für digitale bzw. Memosens-Sensoren für induktive Leitfähigkeit  Parametrierung [I] [II] Digital/Memosens CondI Kal.-Voreinstellungen Voreinstellung des Kalibriermodus und entsprechender Parameter. Voreinstellungen zur Kalibrierung, S. 85 ➜ TK Messmedium Temperaturkompensation des Messmediums. Konzentration Konzentration (TAN-Option FW-E009), S. 85 ➜...
Seite 83: Sensordaten
Sie den verwendeten Temperaturfühler und ob die Tempera- Temperaturerfassung tur während des Messens und/oder Kalibrierens automatisch oder manuell gemessen werden soll. Hinweis: Die Sensorkennzahl unbekannter Sensortypen kann bei Fa. Knick erfragt werden (Kontakt- daten s. Rückseite dieses Dokuments). Sensoface Die Sensoface-Piktogramme geben Diagnose-Hinweise auf Verschleiß...
Seite 84 Stratos Multi E401N Sensorüberwachung einstellen Hinweis: Diese Funktion ist nicht für analoge Sensoren verfügbar. öffnen.  Sensordaten Sensorüberwachung Details Einen Sensorparameter öffnen, z. B. Zellkonstante Die Überwachung der Zellkonstante auf automatisch oder individuell einstellen. Bei Auswahl „Individuell“: Die nominelle Zellkonstante sowie Min.- und Max.-Grenzwerte können eingegeben werden.
Seite 85: Voreinstellungen Zur Kalibrierung
Stratos Multi E401N 5.10.2 Voreinstellungen zur Kalibrierung Die Kalibriervoreinstellungen können in der Parametrierung festgelegt oder direkt vor der Kalibrie- rung im Kalibriermenü verändert werden. Kalibriermodus: Voreinstellung des Kalibriermodus, z. B. Automatik, Manuell, Produktkalibrierung, Nullpunkt, Einbaufaktor, Dateneingabe, Temperatur Je nach Kalibriermodus ergeben sich weitere Auswahlmöglichkeiten.
Seite 86: Meldungen
Stratos Multi E401N Es erfolgt keine Meldung, der Parameter wird allerdings trotzdem im Diagnosemenü angezeigt. Ausfall Bei Grenzwertüberschreitung erfolgt eine Ausfallmeldung, das entsprechende NAMUR-Symbol wird angezeigt. Wartung Bei Grenzwertüberschreitung erfolgt eine Wartungsbedarf-Meldung, das entsprechende NAMUR- Symbol wird angezeigt. USP-Funktion: Schaltkontakt festlegen Die USP-Funktion kann auch einem Schaltkontakt zugeordnet werden: Verwendung: USP-Ausgang, S.
Seite 87: Duale Leitfähigkeitsmessung
Stratos Multi E401N 5.11 Duale Leitfähigkeitsmessung Analoge 2-Kanal-Leitfähigkeitsmessung mit dem Messmodul MK-CC065N Das Modul kann mit zwei 2-Elektroden-Leitfähigkeitssensoren mit jeweils einem Temperaturfühler Pt1000 arbeiten. Auswahl des Messmoduls MK-CC065N:   Parametrierung Sensorauswahl [I] [II] Sensorauswahl [II] Modul: MK-CC Modus: Analog ...
Seite 88: Messgröße Sauerstoff
Stratos Multi E401N 5.12 Messgröße Sauerstoff Hinweis: Die Funktionskontrolle (HOLD) ist aktiviert. Hinweis: Nach Wechsel der Messgröße bzw. des Messmodus behält Stratos Multi die Einstellungen und muss neu parametriert werden. Hinweis: Die Sauerstoffmessung im Spurenbereich erfordert die TAN-Option FW-E015. Auswahl eines Memosens-Sauerstoff-Sensors ...
Seite 89: Auswahl Eines Analogen Sauerstoff-Sensors
Stratos Multi E401N Auswahl des optischen Sauerstoff-Sensors SE740 (LDO)   Parametrierung Sensorauswahl [I] [II] Sensorauswahl [I] Auswahl des an die RS-485-Schnittstelle (Klemmen 1 … 6) angeschlossenen optischen Sauerstoff- Sensors SE740: Messgröße: Auto oder Sauerstoff Modus: Andere digitale Funktionsumfang: SE740 Hinweis: Bei Verwendung des optischen Sauerstoff-Sensors SE740 wird die Spannung an Klemme 6 (Power Out) automatisch auf 14 V eingestellt.
Seite 90: Sensordaten
Stratos Multi E401N  Einstellbare Parameter für analoge Sauerstoff-Sensoren Parametrierung [II] Analog Oxy Sensoface Anzeige der Sensoface-Hinweise und des Sensoface-Pik- togramms ein-/ausschalten. Sensorüberwachung Eingabemöglichkeit von individuellen Grenzwerten für Details die Überwachung von Nullpunkt und Steilheit. Sensorüberwachung Sensocheck ausschalten oder aus- wählen, ob Sensocheck eine Ausfall- oder Wartungsbe-...
Seite 91 Stratos Multi E401N Sensoface Die Sensoface-Piktogramme geben Diagnose-Hinweise auf Verschleiß und Wartungsbedarf des Sen- sors. Auf dem Display wird im Messmodus ein Piktogramm angezeigt (glücklicher, neutraler oder trau- riger Smiley) entsprechend der kontinuierlichen Überwachung der Sensorparameter. Die Stromausgänge können so parametriert werden, dass eine Sensoface-Meldung ein 22-mA-Fehler- signal erzeugt: ...
Seite 92 Stratos Multi E401N CIP/SIP-Zähler Hinweis: Für den optischen Sauerstoff-Sensor SE740 ist ein CIP-Zähler verfügbar. Für amperometrische Memosens-Sauerstoff-Sensoren ist ein SIP-Zähler verfügbar. CIP-/SIP-Zyklen dienen der Reinigung bzw. Sterilisation der medienberührten Teile im Prozess. Je nach Anwendung wird mit einer Chemikalie (alkalische Lösung, Wasser) oder mit mehreren Chemikalien (alkalische Lösung, Wasser, saure Lösung, Wasser) gearbeitet.
Seite 93: Autoklavierzähler
Stratos Multi E401N Autoklavierzähler Für den optischen Sauerstoff-Sensor SE740 ist ein Autoklavierzähler verfügbar. Bei eingeschaltetem Autoklavierzähler kann eine maximale Anzahl von Zyklen eingegeben werden. Sobald der vorgegebene Zählerstand für den Autoklavierzähler erreicht ist, erfolgt eine Wartungsbe- darf-Meldung, das NAMUR-Symbol wird angezeigt.
Seite 94: Salzkorrektur
Stratos Multi E401N Automatische Druckkorrektur einstellen (TAN-Option FW-E051) Untermenü öffnen. Ext. Drucktransmitter Drucktransmitter „Absolut“ oder „Differenz“ auswählen. Stromeingang 0 … 20 mA oder 4 … 20 mA auswählen. Druckwerte für Stromanfang und Stromende eingeben Mit Softkey links: Zurück ins Untermenü Druckkorrektur Unter externe oder manuelle Druckkorrektur...
Seite 95: Meldungen
Stratos Multi E401N 5.12.5 Meldungen Alle vom Messmodul bzw. Sensor ermittelten Werte können Meldungen erzeugen. Für folgende Messgrößen können die Meldungen parametriert werden: • Sättigung %Air • Sättigung %O • Konzentration • Partialdruck • Temperatur • Prozessdruck Meldungen parametrieren Im Untermenü...
Seite 96: Durchfluss
Stratos Multi E401N 5.13 Durchfluss Für Grenzwertmeldungen oder die Überwachung eines Ionentauschers kann Stratos Multi den Durch- fluss berechnen. Hierzu wird ein Impulsgeber an den Steuereingang OK1 angeschlossen. Parametrierung Zuerst muss dem Steuereingang OK1 die Funktion „Durchfluss“ zugewiesen werden. öffnen.
Seite 97: Kalibrierung/Justierung
Stratos Multi E401N 6 Kalibrierung/Justierung Menüauswahl Kalibrierung Zurück Lingua Hinweis: Während der Kalibrierung ist der Betriebszustand Funktionskontrolle (HOLD) für den jeweils kalibrierten Messkanal aktiv. Die Ausgänge verhalten sich wie parametriert. Bei der Kalibrierung bleibt Stratos Multi im Kalibriermodus, bis dieser durch das Fachpersonal beendet wird.
Seite 98: Kalibrierung/Justierung Messgröße Ph
Stratos Multi E401N 6.2 Kalibrierung/Justierung Messgröße pH Hinweis: Während der Kalibrierung ist der Betriebszustand Funktionskontrolle (HOLD) für den jeweils kalibrierten Messkanal aktiv. Die Ausgänge verhalten sich wie parametriert. • Kalibrierung: Feststellung der Abweichung ohne Verstellung der Kalibrierdaten • Justierung: Feststellung der Abweichung mit Verstellung der Kalibrierdaten ACHTUNG! Bei analogen Sensoren ist nach einem Sensorwechsel eine Justierung erforderlich.
Seite 99: Zweipunktkalibrierung
Stratos Multi E401N Zweipunktkalibrierung Der Sensor wird mit zwei Pufferlösungen kalibriert. Damit können der Nullpunkt und die Steilheit des Sensors ermittelt werden. Durch eine anschließende Justierung wird der Nullpunkt und die Steilheit des Sensors angepasst. Eine Zweipunktkalibrierung ist z. B. in folgenden Fällen erforderlich: •...
Seite 100: Temperaturkompensation Während Der Kalibrierung
6.2.4 Kalibriermodus: Calimatic Kalibrierung mit automatischer Puffererkennung Bei der automatischen Kalibrierung mit Knick Calimatic wird der Sensor in eine, zwei oder drei Pufferlösungen getaucht. Stratos Multi erkennt anhand der Sensorspannung und der gemessenen Temperatur automatisch den Puffernennwert. Die Reihenfolge der Pufferlösungen ist beliebig, sie müssen aber zu dem in der Parametrierung festgelegten Puffersatz gehören.
Seite 101 Stratos Multi E401N Sensor in 1. Pufferlösung tauchen. Starten der Kalibrierung mit Softkey rechts: Weiter. ✓ Kalibrierung mit dem ersten Puffer wird durchgeführt. Angezeigt werden: Sensorspannung, Kalibriertemperatur, Puffernennwert und Einstellzeit. Die Wartezeit bis zur Stabilisierung der Messspannung kann mit Softkey links: Beenden verkürzt wer- den (ohne Driftkontrolle: reduzierte Genauigkeit der Kalibrierwerte).
Seite 102: Kalibriermodus: Manuell
Stratos Multi E401N 6.2.5 Kalibriermodus: Manuell Bei der Kalibrierung mit manueller Eingabe der Pufferwerte wird der Sensor in eine, zwei oder drei Pufferlösungen getaucht. Stratos Multi zeigt die gemessene Temperatur an. Anschließend sind die temperaturrichtigen Pufferwerte manuell einzugeben. Lesen Sie dazu aus der Puffertabelle (z. B. auf der Flasche) den Pufferwert ab, der zur angezeigten Temperatur gehört.
Seite 103: Kalibriermodus: Produkt
Stratos Multi E401N 6.2.6 Kalibriermodus: Produkt Kalibrierung durch Probennahme Wenn ein Ausbau des Sensors – z. B. aus Sterilitätsgründen – nicht möglich ist, kann der Nullpunkt des Sensors durch „Probennahme” kalibriert werden. Dazu wird der aktuelle Messwert des Prozesses im Gerät gespeichert.
Seite 104: Kalibriermodus: Dateneingabe
Stratos Multi E401N 6.2.7 Kalibriermodus: Dateneingabe Kalibrierung durch Eingabe der Kalibrierwerte für den Nullpunkt und die Steilheit eines vorgemesse- nen Sensors. Kalibrierablauf  Kalibrierung [I] [II] … pH Bei Aufruf der Kalibrierung werden die in den Kalibriervoreinstellungen ausgewählten Kalibrierwerte eingestellt. Diese Einstellungen können im Kalibriermenü noch verändert werden. Wenn nicht kali- briert werden soll, mit dem linken Softkey eine Ebene zurück, um die Kalibrierung abzubrechen.
Seite 105: Kalibriermodus: Temperatur
Stratos Multi E401N 6.2.9 Kalibriermodus: Temperatur Abgleich des Temperaturfühlers Diese Funktion dient dazu, die individuelle Toleranz des Temperaturfühlers oder Leitungslängen abzu- gleichen, um die Genauigkeit der Temperaturmessung zu erhöhen. Der Abgleich erfordert eine genaue Messung der Prozesstemperatur mit einem kalibrierten Ver- gleichsthermometer.
Seite 106: Kalibrierung/Justierung Messgröße Redox
Stratos Multi E401N 6.3 Kalibrierung/Justierung Messgröße Redox Hinweis: Während der Kalibrierung ist der Betriebszustand Funktionskontrolle (HOLD) für den jeweils kalibrierten Messkanal aktiv. Die Ausgänge verhalten sich wie parametriert. • Kalibrierung: Feststellung der Abweichung ohne Verstellung der Kalibrierdaten • Justierung: Feststellung der Abweichung mit Verstellung der Kalibrierdaten ACHTUNG! Bei analogen Sensoren ist nach einem Sensorwechsel eine Justierung erforderlich.
Seite 107 Stratos Multi E401N Sensor in Redox-Pufferlösung tauchen und Stabilität des Redox-Messwerts abwarten. Starten der Kalibrierung mit Softkey rechts: Weiter. ✓ Nach Abschluss der Driftkontrolle werden die gemessene Temperatur und die Redoxspannung angezeigt. Die Wartezeit bis zur Stabilisierung der Messspannung kann mit Softkey links: Beenden verkürzt wer- den (ohne Driftkontrolle: reduzierte Genauigkeit der Kalibrierwerte).
Seite 108: Kalibriermodus: Redoxkontrolle
Stratos Multi E401N 6.3.3 Kalibriermodus: Redoxkontrolle Bei der Redoxkontrolle wird der Sensor in eine Lösung mit bekanntem Redoxwert getaucht. Die Prüf- zeit und die zulässige Prüfdifferenz werden in der Parametrierung vorgegeben:   Parametrierung [I] [II] [Redox-Sensor] Kal.-Voreinstellungen Kalibrierablauf ...
Seite 109: Kalibrierung/Justierung Messgröße Leitfähigkeit (Konduktiv)
Stratos Multi E401N 6.4 Kalibrierung/Justierung Messgröße Leitfähigkeit (konduktiv) Hinweis: Während der Kalibrierung ist der Betriebszustand Funktionskontrolle (HOLD) für den jeweils kalibrierten Messkanal aktiv. Die Ausgänge verhalten sich wie parametriert. • Kalibrierung: Feststellung der Abweichung ohne Verstellung der Kalibrierdaten • Justierung: Feststellung der Abweichung mit Verstellung der Kalibrierdaten ACHTUNG! Bei analogen Sensoren ist nach einem Sensorwechsel eine Justierung erforderlich.
Seite 110: Möglichkeiten Der Kalibrierung/Justierung
Stratos Multi E401N 6.4.2 Möglichkeiten der Kalibrierung/Justierung • Automatische Kalibrierung: Automatik mit Standard-Kalibrierlösung • Manuell: Manuelle Vorgabe einer Kalibrierlösung • Produkt: Produktkalibrierung (Kalibrierung durch Probennahme) • Dateneingabe: Dateneingabe von vorgemessenen Sensoren • Temperatur: Abgleich Temperaturfühler 6.4.3 Kalibriermodus: Automatik Automatische Kalibrierung mit Standard-Kalibrierlösung Bei der automatischen Kalibrierung wird der Leitfähigkeits-Sensor in eine Standard-Kalibrierlösung ge-...
Seite 111: Kalibriermodus: Manuell
Stratos Multi E401N 6.4.4 Kalibriermodus: Manuell Manuelle Kalibrierung mit Vorgabe einer Kalibrierlösung Bei der Kalibrierung mit manueller Eingabe des Leitfähigkeitswertes der Kalibrierlösung wird der Sen- sor in eine Kalibrierlösung getaucht. Stratos Multi ermittelt ein Wertepaar Leitfähigkeit/Kalibriertem- peratur. Anschließend ist der temperaturrichtige Leitfähigkeitswert der Kalibrierlösung einzugeben.
Seite 112: Kalibriermodus: Produkt
Stratos Multi E401N 6.4.5 Kalibriermodus: Produkt Kalibrierung durch Probennahme Wenn ein Ausbau des Sensors z. B. aus Sterilitätsgründen nicht möglich ist, kann die Zellkonstante des Sensors durch ”Probennahme” ermittelt werden. Dazu wird der aktuelle Messwert des Prozesses vom Stratos Multi gespeichert. Direkt danach entnehmen Sie dem Prozess eine Probe. Der Wert dieser Pro- be wird möglichst bei Prozessbedingungen (gleiche Temperatur!) ausgemessen.
Seite 113: Kalibriermodus: Dateneingabe
Stratos Multi E401N 6.4.6 Kalibriermodus: Dateneingabe Eingabe der Werte für die Zellkonstante eines Sensors, bezogen auf 25 °C/77 °F. Kalibrierablauf  Kalibrierung [I] [II] … Cond Bei Aufruf der Kalibrierung werden die in den Kalibriervoreinstellungen ausgewählten Kalibrierwerte eingestellt. Diese Einstellungen können im Kalibriermenü noch verändert werden. Wenn nicht kali- briert werden soll, mit dem linken Softkey eine Ebene zurück, um die Kalibrierung abzubrechen.
Seite 114: Kalibrierung/Justierung Messgröße Leitfähigkeit (Induktiv)
Stratos Multi E401N 6.5 Kalibrierung/Justierung Messgröße Leitfähigkeit (induktiv) Hinweis: Während der Kalibrierung ist der Betriebszustand Funktionskontrolle (HOLD) für den jeweils kalibrierten Messkanal aktiv. Die Ausgänge verhalten sich wie parametriert. • Kalibrierung: Feststellung der Abweichung ohne Verstellung der Kalibrierdaten • Justierung: Feststellung der Abweichung mit Verstellung der Kalibrierdaten ACHTUNG! Bei analogen Sensoren ist nach einem Sensorwechsel eine Justierung erforderlich.
Seite 115: Möglichkeiten Der Kalibrierung/Justierung
Stratos Multi E401N 6.5.2 Möglichkeiten der Kalibrierung/Justierung • Automatik: Automatik mit Standard-Kalibrierlösung • Manuell: Manuelle Vorgabe einer Kalibrierlösung • Produkt: Produktkalibrierung (Kalibrierung durch Probennahme) • Nullpunkt: Nullpunkt-Korrektur • Einbaufaktor: Eingabe eines Einbaufaktors (mit Memosens-Sensoren) • Dateneingabe: Dateneingabe von vorgemessenen Sensoren •...
Seite 116: Kalibriermodus: Manuell
Stratos Multi E401N 6.5.4 Kalibriermodus: Manuell Manuelle Kalibrierung mit Vorgabe einer Kalibrierlösung Bei der Kalibrierung mit manueller Eingabe des Leitfähigkeitswertes der Kalibrierlösung wird der Sen- sor in eine Kalibrierlösung getaucht. Stratos Multi ermittelt ein Wertepaar Leitfähigkeit/Kalibriertem- peratur. Anschließend ist der temperaturrichtige Leitfähigkeitswert der Kalibrierlösung einzugeben.
Seite 117: Kalibriermodus: Produkt
Stratos Multi E401N 6.5.5 Kalibriermodus: Produkt Kalibrierung durch Probennahme Wenn ein Ausbau des Sensors z. B. aus Sterilitätsgründen nicht möglich ist, kann der Zellfaktor des Sensors durch ”Probennahme” ermittelt werden. Dazu wird der aktuelle Messwert des Prozesses vom Stratos Multi gespeichert. Direkt danach entnehmen Sie dem Prozess eine Probe. Der Wert dieser Pro- be wird möglichst bei Prozessbedingungen (gleiche Temperatur!) ausgemessen.
Seite 118: Kalibriermodus: Nullpunkt
Stratos Multi E401N 6.5.6 Kalibriermodus: Nullpunkt Nullpunkt-Korrektur Kalibrierablauf  Kalibrierung [I] [II] … CondI Bei Aufruf der Kalibrierung werden die in den Kalibriervoreinstellungen ausgewählten Kalibrierwerte eingestellt. Diese Einstellungen können im Kalibriermenü noch verändert werden. Wenn nicht kali- briert werden soll, mit dem linken Softkey eine Ebene zurück, um die Kalibrierung abzubrechen.
Seite 119: Kalibriermodus: Dateneingabe
Stratos Multi E401N 6.5.8 Kalibriermodus: Dateneingabe Eingabe der Werte für Zellfaktor und Nullpunkt eines Sensors, bezogen auf 25 °C/77 °F. Ist Konzentrationsmessung aktiviert (TAN-Option FW-E009), wird in diesem Menü zusätzlich die Kon- zentration angezeigt und direkt mit dem Zellfaktor verändert. Somit ist eine direkte Kalibrierung auf den Konzentrationswert möglich.
Seite 120: Kalibrierung/Justierung Messgröße Sauerstoff
Stratos Multi E401N 6.6 Kalibrierung/Justierung Messgröße Sauerstoff Hinweis: Während der Kalibrierung ist der Betriebszustand Funktionskontrolle (HOLD) für den jeweils kalibrierten Messkanal aktiv. Die Ausgänge verhalten sich wie parametriert. • Kalibrierung: Feststellung der Abweichung ohne Verstellung der Kalibrierdaten • Justierung: Feststellung der Abweichung mit Verstellung der Kalibrierdaten ACHTUNG! Bei analogen Sensoren ist nach einem Sensorwechsel eine Justierung erforderlich.
Seite 121: Kalibriermodus: An Luft
Stratos Multi E401N 6.6.2 Kalibriermodus: An Luft Automatische Kalibrierung an Luft Die Steilheitskorrektur erfolgt mit dem Sättigungswert (100 % Luft), analog zur Sättigung von Wasser mit Luft. Da diese Analogie genau nur für wasserdampfgesättigte Luft (100 % relative Feuchte) gilt, oft aber mit Luft geringerer Feuchte kalibriert wird, wird als Vorgabewert zusätzlich die relative Feuchte...
Seite 122: Kalibriermodus: In Wasser
Stratos Multi E401N 6.6.3 Kalibriermodus: In Wasser Automatische Kalibrierung in Wasser Die Steilheitskorrektur erfolgt mit dem Sättigungswert (100 %) bezogen auf die Sättigung mit Luft. Kalibrierablauf Hinweis: Auf eine ausreichende Anströmung des Sensors achten. (Siehe Technische Daten des Sauer- stoffsensors.) Das Kalibriermedium muss sich im Gleichgewichtszustand mit Luft befinden. Der Sauer- stoffaustausch zwischen Wasser und Luft läuft sehr langsam ab.
Seite 123: Kalibriermodus: Dateneingabe
Stratos Multi E401N 6.6.4 Kalibriermodus: Dateneingabe Eingabe der Werte für Steilheit und Nullpunkt des Sensors, bezogen auf 25 °C/77 °F, 1013 mbar/14,69 psi. Steilheit = Sensorstrom bei 100 % Luftsauerstoff, 25 °C/77 °F, 1013 mbar/14,69 psi Kalibrierablauf  Kalibrierung [I] [II] … Oxy Bei Aufruf der Kalibrierung werden die in den Kalibriervoreinstellungen ausgewählten Kalibrierwerte eingestellt.
Seite 124: Kalibriermodus: Produkt
Stratos Multi E401N 6.6.5 Kalibriermodus: Produkt Kalibrierung durch Probennahme Wenn ein Ausbau des Sensors – z. B. aus Sterilitätsgründen – nicht möglich ist, kann die Steilheit des Sensors durch „Probennahme” kalibriert werden. Dazu wird der aktuelle Messwert “Sättigung” im Ge- rät gespeichert.
Seite 125: Kalibriermodus: Nullpunkt
Stratos Multi E401N 6.6.6 Kalibriermodus: Nullpunkt Nullpunkt-Korrektur Für die Spurenmessung unter 500 ppb wird eine Kalibrierung des Nullpunkts empfohlen. (TAN-Option FW-E015 „Sauerstoffmessung im Spurenbereich“) Wird eine Nullpunkt-Korrektur durchgeführt, dann sollte der Sensor mindestens 10 ... 60 min im Kali- briermedium verbleiben (CO -haltige Medien mindestens 120 min), um möglichst stabile, driftfreie...
Seite 126: Diagnose
Stratos Multi E401N 7 Diagnose 7.1 Favoriten-Menü Diagnosefunktionen können direkt aus dem Messmodus heraus über den rechten Softkey abgerufen werden. Hierzu muss dem rechten Softkey die Funktion Favoriten-Menü zugeordnet werden:   Parametrierung Systemsteuerung Funktionssteuerung µS 7.00 0.154 25.3 25.3 °C...
Seite 127: Diagnosefunktionen
Stratos Multi E401N 7.2 Diagnosefunktionen Die Diagnosefunktionen sind an die NAMUR-Empfehlung NE 107 angepasst. 7.2.1 Übersicht Diagnosefunktionen Im Diagnosemodus können Sie ohne Unterbrechung der Messung folgende Untermenüs aufrufen: Untermenüs Beschreibung Meldungsliste Zeigt gerade aktive Meldungen im Klartext. Meldungen, S. 127 ➜...
Seite 128: Logbuch
Stratos Multi E401N 7.2.3 Logbuch Das Logbuch zeigt die letzten 100 Ereignisse mit Meldungsnummer, Datum und Uhrzeit direkt am Gerät an, z. B. Kalibrierungen, NAMUR-Meldungen, Hilfsenergieausfall. Meldungen, die während des Betriebszustands Funktionskontrolle (HOLD) auftreten, werden nicht gespeichert. Aufruf unter:  Diagnose...
Seite 129: Gerätetest
Stratos Multi E401N 7.2.5 Gerätetest Gerätediagnose Stratos Multi E401 führt zyklisch im Hintergrund einen Geräteselbsttest durch. Anzeige der Ergebnisse unter   Diagnose Gerätetest Gerätediagnose Bei gesteckter Speicherkarte wird auch der Kartentyp und der vorhandene Speicherplatz angezeigt. Gerätediagnose Interne Kommunikation...
Seite 130: Sensornetzdiagramm
Stratos Multi E401N Sensornetzdiagramm Hinweis: Funktion aktiv für pH- und Sauerstoff-Sensoren Das Sensornetzdiagramm zeigt auf einen Blick den Zustand der Parameter des angeschlossenen Sen- sors, inklusive des Kalibriertimers. Nicht aktive Parameter werden grau dargestellt und auf 100 % gesetzt (z. B. ausgeschalteter Kalibrierti- mer).
Seite 131: Wartung
Stratos Multi E401N 8 Wartung Menüauswahl Wartung Zurück Lingua Hinweis: Die Funktionskontrolle (HOLD) ist aktiviert. Die Stromausgänge und die Schaltkontakte ver- halten sich entsprechend der Parametrierung. Zum Beenden der Funktionskontrolle zurück in den Messmodus wechseln, z. B. mit Softkey rechts: Zurück zum Messen.
Seite 132: Wartungsfunktionen Für Sauerstoff-Sensoren
Stratos Multi E401N 8.2.2 Wartungsfunktionen für Sauerstoff-Sensoren Elektrolytwechsel/Membrankörperwechsel Werden bei einer Sensorwartung der Elektrolyt oder der Membrankörper (die Membrankappe) gewechselt, muss dies im Wartungsmenü manuell bestätigt werden:   Wartung [I] [II] … Oxy Membrankörperwechsel ✓ Ein Textfenster öffnet sich: Wurde ein Wechsel des Membrankörpers oder des Elektrolyten durchgeführt?
Seite 133: Außerbetriebnahme
Zur sachgemäßen Entsorgung des Produkts sind die lokalen Vorschriften und Gesetze zu befolgen. 9.2 Rücksendung Stratos Multi E401 bei Bedarf in gereinigtem Zustand und sicher verpackt an die Knick Elektronische Messgeräte GmbH & Co. KG senden. Bei Kontakt mit Gefahrstoffen Stratos Multi E401 vor dem Versand dekontaminieren bzw. desinfizieren.
Seite 134: Störungsbehebung
Stratos Multi E401N 10 Störungsbehebung 10.1 Störungszustände Meldungen und Fehler werden mit dem entsprechenden NAMUR-Symbol angezeigt und die Messwertanzeige des entsprechenden Kanals wechselt die Farbe. Im Logbuch wird die Meldung mit Datum und Uhrzeit protokolliert. Logbuch, S. 128 ➜ Sofern Meldungen auf Stromausgänge oder Schaltkontakte geschaltet sind, werden diese nach Ablauf der parametrierten Verzögerungszeit aktiviert.
Seite 135: Übergeordnete Fehlermeldungen
Stratos Multi E401N Übergeordnete Fehlermeldungen Fehler Hinweise/Abhilfe Display ohne Anzeige Beliebige Taste drücken, um mögliche Displayabschaltung aufzuheben. Spannungsversorgung prüfen. Kein Messwert, keine Fehlermeldung Sensoranschluss prüfen bzw. Modul ordnungsgemäß installieren. Messwertanzeige parametrieren. Fehler-Nr. Typ Meldungstext Hinweise/Abhilfe F008 Abgleichdaten Fehler in den Abgleichdaten: Gerät ausschalten (ca.
Seite 136 Stratos Multi E401N Stromausgang/Schaltkontakte Fehler-Nr. Typ Meldungstext Hinweise/Abhilfe B070 Strom I1 Spanne Stromausgang 1: Die Messspanne wurde zu klein/groß gewählt:    Parametrierung Ein- und Ausgänge Stromausgänge Stromausgang I1 Anfang/Ende überprüfen. B071 Strom I1 < 0/4 mA Stromausgang 1: Der Strom ist unterhalb der zulässigen Grenze.
Seite 137 Stratos Multi E401N pH, Redox Fehler-Nr. Typ Meldungstext Hinweise/Abhilfe P001 Datenverlust Datenfehler in der Parametrierung: Parametrierung Gerät komplett neu parametrieren. P008 Abgleichdaten Fehler in den Abgleichdaten: Gerät ausschalten (ca. 10 s). Wenn die Meldung weiterhin erscheint, Gerät einschicken. P009 Firmware-Fehler Fehler in den Abgleichdaten: Gerät ausschalten (ca.
Seite 138 Stratos Multi E401N Fehler-Nr. Typ Meldungstext Hinweise/Abhilfe P049 pH-Spannung HI_HI Parametrierte Überwachungsgrenze überschritten. P060 Sensoface Steilheit Fehlerhafte Justierung oder Sensor verschlissen/defekt: Sensor kalibrieren/justieren, auf korrekte Pufferlösungen und Temperatur achten. Ggf. Sensor austauschen. Sensor bald verschlissen: Sensor demnächst austauschen. P061 Sensoface Nullpunkt Fehlerhafte Justierung oder Sensor verschlissen/defekt: Sensor kalibrieren/justieren, auf korrekte Pufferlösungen und Temperatur...
Seite 139 Stratos Multi E401N Fehler-Nr. Typ Meldungstext Hinweise/Abhilfe P124 Sensordatum Das Datum des Sensors ist nicht plausibel. z. B. Kalibrierdaten „aus der Zukunft“: Parametrierung überprüfen und ggf. anpassen. P201 Kal.: Temperatur Die Kalibriertemperatur ist nicht zulässig: Kalibriertemperatur überprüfen. Angaben in Kapitel Kalibrierung beachten.
Seite 140 Stratos Multi E401N Fehler-Nr. Typ Meldungstext Hinweise/Abhilfe A023 Redox-Diff HI Parametrierte Überwachungsgrenze überschritten. A024 Redox-Diff HI_HI Parametrierte Überwachungsgrenze überschritten. A045 pH-Spannung-Diff Differenz pH-Spannung: Gerätegrenzen über- oder unterschritten: Messbereich - Beide pH-Spannungswerte kontrollieren. - Sensor-/Kabelanschlüsse prüfen. A046 pH-Spannung-Diff Parametrierte Überwachungsgrenze unterschritten.
Seite 141: Leitfähigkeit (Konduktiv)
Stratos Multi E401N Leitfähigkeit (konduktiv) Fehler-Nr. Typ Meldungstext Hinweise/Abhilfe C001 Datenverlust Datenfehler in der Parametrierung: Parametrierung Gerät komplett neu parametrieren. C008 Abgleichdaten Fehler in den Abgleichdaten: Gerät ausschalten (ca. 10 s). Wenn die Meldung weiterhin erscheint, Gerät einschicken. C009 Firmware-Fehler Fehler in den Abgleichdaten: Gerät ausschalten (ca.
Seite 142 Stratos Multi E401N Fehler-Nr. Typ Meldungstext Hinweise/Abhilfe C040 Salinität Messbereich Messbereich über-/unterschritten. Mögliche Ursachen: Sensor nicht/falsch angeschlossen, Kabel falsch angeschlossen/defekt, falsche Zellkonstante eingestellt.   Parametrierung [II] Analog Cond Sensordaten C041 Salinität LO_LO Parametrierte Überwachungsgrenze unterschritten. C042 Salinität LO Parametrierte Überwachungsgrenze unterschritten.
Seite 143 Stratos Multi E401N Verrechnungsblock Cond/Cond Fehler-Nr. Typ Meldungstext Hinweise/Abhilfe E001 Datenverlust Datenfehler in der Parametrierung: Parametrierung Gerät komplett neu parametrieren. E010 Leitfähigkeit-Diff Mess- Differenz Leitfähigkeitswert. Gerätegrenzen über- oder unterschritten: bereich - Beide Leitfähigkeitswerte kontrollieren. - Sensor-/Kabelanschlüsse prüfen. E011 Leitfähigkeit-Diff Parametrierte Überwachungsgrenze unterschritten.
Seite 144 Stratos Multi E401N Fehler-Nr. Typ Meldungstext Hinweise/Abhilfe E047 REJECTION LO Parametrierte Überwachungsgrenze unterschritten. E048 REJECTION HI Parametrierte Überwachungsgrenze überschritten. E049 REJECTION HI_HI Parametrierte Überwachungsgrenze überschritten. E050 DEVIATION Deviation. Gerätegrenzen unter/-überschritten: Messbereich Beide Leitfähigkeitswerte kontrollieren. E051 DEVIATION LO_LO Parametrierte Überwachungsgrenze unterschritten.
Seite 145: Leitfähigkeit (Induktiv)
Stratos Multi E401N Leitfähigkeit (induktiv) Fehler-Nr. Typ Meldungstext Hinweise/Abhilfe T001 Datenverlust Datenfehler in der Parametrierung: Parametrierung Gerät komplett neu parametrieren. T008 Abgleichdaten Fehler in den Abgleichdaten: Gerät ausschalten (ca. 10 s). Wenn die Meldung weiterhin erscheint, Gerät einschicken. T009 Firmware-Fehler Fehler in den Abgleichdaten: Gerät ausschalten (ca.
Seite 146 Stratos Multi E401N Fehler-Nr. Typ Meldungstext Hinweise/Abhilfe T040 Salinität Messbereich Messbereich über-/unterschritten. Mögliche Ursachen: Sensor nicht/falsch angeschlossen, Kabel falsch angeschlossen/defekt, Messbereich falsch vorgegeben, falscher Zellfaktor eingestellt.   Parametrierung [II] Analog CondI Sensordaten T041 Salinität LO_LO Parametrierte Überwachungsgrenze unterschritten. T042 Salinität LO...
Seite 147 Stratos Multi E401N Fehler-Nr. Typ Meldungstext Hinweise/Abhilfe T205 Info Kal.: Sensor instabil Bei der Kalibrierung wurde das Driftkriterium nicht eingehalten. Mögliche Ursachen: unsachgemäße Kalibrierung, Sensorkabel-/anschluss defekt, Sensor verschlissen. Sensor und Kalibrierung überprüfen und ggf. wiederholen. Ansonsten Sensor austauschen.
Seite 148 Stratos Multi E401N Sauerstoff Fehler-Nr. Typ Meldungstext Hinweise/Abhilfe D001 Datenverlust Parame- Datenfehler in der Parametrierung: trierung Gerät komplett neu parametrieren. D008 Abgleichdaten Fehler in den Abgleichdaten: Gerät ausschalten (ca. 10 s). Wenn die Meldung weiterhin erscheint, Gerät einschicken. D009 Firmware-Fehler Fehler in der Firmware: Gerät ausschalten (ca.
Seite 149 Stratos Multi E401N Fehler-Nr. Typ Meldungstext Hinweise/Abhilfe D063 - Elektrolyt kontrollieren/nachfüllen. Sensoface traurig - SE740: Membrankappe austauschen. Einstellzeit - Sensor austauschen. D064 Kalibriertimer ist abgelaufen: Sensoface traurig - Kalibriertimer-Einstellung kontrollieren. Kal.-Timer - Kalibrierung/Justierung durchführen. D070 Sensor ist verschlissen (100 %): Sensoface traurig - Sensor neu justieren.
Seite 150 Stratos Multi E401N Verrechnungsblock Oxy/Oxy Fehler-Nr. Typ Meldungstext Hinweise/Abhilfe H001 Datenverlust Datenfehler in der Parametrierung: Parametrierung Gerät komplett neu parametrieren. H010 Sättigung %Air-Diff Differenz Sättigungswert. Gerätegrenzen über- oder unterschritten: Messbereich - Beide Sättigungswerte kontrollieren. - Sensor-/Kabelanschlüsse prüfen. H011 Sättigung %Air-Diff Parametrierte Überwachungsgrenze unterschritten.
Seite 151: Sensocheck Und Sensoface
Stratos Multi E401N 10.3 Sensocheck und Sensoface µS 7.00 0.154 µS 7.00 25.3 25.3 °C °C 25.3 13.5 °C °C Menü Favoriten-Menü Menü Favoriten-Menü 1 Sensoface glücklich 2 Sensoface neutral Sensoface traurig Die Sensoface-Piktogramme geben Diagnose-Hinweise auf Verschleiß und Wartungsbedarf des Sen- sors.
Seite 152 Stratos Multi E401N Sensoface-Kriterien Leitfähigkeit (konduktiv) Sensoface Zellkonstante 2-/4-Elektroden-Sensoren Memosens glücklich 0,005 cm … 19,9999 cm 0,5 x nom. Zellkonstante … 2 x nom. Zellkonstante traurig < 0,005 cm oder < 0,5 x nom. Zellkonstante oder > 19,9999 cm > 2 x nom. Zellkonstante Leitfähigkeit (induktiv)
Seite 153: Zubehör
Stratos Multi E401N 11 Zubehör 11.1 Speicherkarte Die Speicherkarten dienen zur Datenspeicherung bzw. zur Durchführung einer Firmware-Anpassung. Es können Mess-, Konfigurationsdaten und die Firmware des Geräts gespeichert werden. Die entsprechenden Einstellungen werden in der vorgenommen: Systemsteuerung    Menu...
Seite 154: Speicherkartentypen Und -Symbole
Stratos Multi E401N Hinweis: Bei Verwendung einer anderen Speicherkarte, z. B. einer FW Update Card sind diese Schritte nicht erforderlich. Anschluss an PC Speicherkarte per Micro-USB-Kabel mit dem PC verbinden. 1 Micro-USB-Anschluss 2 Systemanschluss Stratos Multi Speicherkartentypen und -symbole Symbol Kartentyp Zweck (Originalzubehör)
Seite 155: Technische Daten
Stratos Multi E401N 12 Technische Daten 12.1 Energieversorgung (Power) Hilfsenergie, Klemmen 17, 18 80 V (- 15 %) ... 230 (+ 10 %) V AC; ca. 15 VA; 45 … 65 Hz 24 V (- 15 %) … 60 (+ 10 %) V DC; 10 W Überspannungskategorie II, Schutzklasse II, Verschmutzungsgrad 2 Prüfspannung Typprüfung 3 kV AC 1 min nach Feuchtevorbehandlung Stückprüfung 1,4 kV für 2 s 12.2 Ein- und Ausgänge (SELV, PELV)
Seite 156 Stratos Multi E401N 0/4 … 20 mA, potentialfrei, galvanisch mit Ausgang 2 verbunden, max. Bür- Ausgang 3, 4, Out 3, Out 4 denwiderstand bis 250 Ω TAN-Option FW-E052 Ausfallmeldung 3,6 mA (bei 4 … 20 mA) oder 22 mA, parametrierbar Aktiv max. 5,5 V Passiv Speisespannung 3 … 24 V Messgröße wählbar aus allen verfügbaren Messgrößen Messanfang/-ende konfigurierbar innerhalb des gewählten Messbereichs...
Seite 157: Gerät
Stratos Multi E401N 12.3 Gerät Produktname Stratos Multi Produkttyp E401N Messungen Redoxpotential Sauerstoff amperometrisch/Sauerstoff optisch Leitfähigkeitsmessung konduktiv/induktiv Dual-Leitfähigkeitsmessung Parametersatz A und B 2 Parametersätze Umschaltung über digitalen Steuereingang OK1 oder manuell Speicherkarte Zubehör für zusätzliche Funktionen im Ex und Nicht-Ex-Bereich (Firmwareupdate, Messwertrecorder, Logbuch) Speichergröße...
Seite 158: Schnittstellen
Stratos Multi E401N 12.4 Nennbetriebsbedingungen Klimaklasse 3K5 nach EN 60721-3-3 Einsatzortklasse C1 nach EN 60654-1 Umgebungstemperatur -20 … 60 °C / -4 … 140 °F Höhe des Einsatzorts Hilfsenergie max. 60 V DC ab 2000 m Höhe (NHN) Relative Feuchte 5 … 95 % 12.5 Transport und Lagerung Transport-/Lagertemperatur -30 … 70 °C / -22 … 158 °F 12.6 Konformität EN 61326-1, NAMUR NE 21...
Seite 159: Messfunktionen
Stratos Multi E401N 12.8 Messfunktionen 12.8.1 pH Eingang digital für Memosens-Sensoren (pH, Redox, pH/Redox) Klemmen 1 … 5 oder Modul MK-MS095N Anzeigebereiche Temperatur: -20,0 … 200,0 °C / -4 … 392 °F pH-Wert: -2,00 … 16,00 Redoxpotential: -1999 … 1999 mV rH-Wert (mit pH/Redox-Sensor): 0 … 42,5 Messabweichung abhängig vom Sensor Eingang Modul, analog für analoge pH- und Redox-Sensoren Messbereiche Temperatur: -20,0 … 200,0 °C / -4 … 392 °F...
Seite 160 Stratos Multi E401N Temperaturfühlerabgleich Ermittlung nomineller Nullpunkt Max. Kalibrierbereich Asymmetriepotential (Nullpunkt): ±60 mV, Steilheit: 80 ... 103 % (47,5 ... 61 mV/pH) Nullpunktverschiebung ±750 mV bei Memosens-ISFET Puffersätze Knick CaliMat 2,00/4,00/7,00/9,00/12,00 Mettler-Toledo 2,00/4,01/7,00/9,21 Merck/Riedel 2,00/4,00/7,00/9,00/12,00 DIN 19267 1,09/4,65/6,79/9,23/12,75 NIST Standard 1,679/4,005/6,865/9,180 NIST technisch 1,68/4,00/7,00/10,01/12,46 Hamilton 2,00/4,01/7,00/10,01/12,00 Kraft 2,00/4,00/7,00/9,00/11,00...
Seite 161: Cond
Stratos Multi E401N 12.8.2 Cond Eingang digital Eingang für Memosens-Sensoren Klemmen 1 … 5 oder Modul MK-MS095N Messabweichung abhängig vom Sensor Eingang Modul, analog Eingang für analoge 2-Elektroden-/4-Elektroden-Sensoren Messumfang 2-Elektroden-Sensoren: 0,2 µS * c … 200 mS * c (Leitwert begrenzt auf 3500 mS) 4-Elektroden-Sensoren: 0,2 µS * c … 1000 mS * c...
Seite 162: Condi
Stratos Multi E401N 12.8.3 CondI Eingang digital induktive Leitfähigkeitssensoren: SE670/680 Klemmen 1 … 5 oder Modul MK-MS095N Messabweichung abhängig vom Sensor Eingang Modul, analog induktive Leitfähigkeitssensoren: SE 655/656/660 1) 2) Messabweichung < 1 % vom Messwert + 0,005 mS/cm Eingang Temperatur über Modul Pt100/Pt1000/NTC 30 kΩ...
Seite 163: Sauerstoff
Stratos Multi E401N 12.8.4 Sauerstoff Eingang digital, Memosens Standardmessung/Spurenmes- Eingang für amperometrische Memosens-Sensoren: sung Klemmen 1 … 5 oder Modul MS095N TAN-Option FW-E016 Anzeigebereich Temperatur: -20,0 ... 150,0 °C / -4 ... 302 °F Messabweichung abhängig vom Sensor Eingang digital, SE 740 Eingang für optischen Sauerstoff-Sensor SE 740: Klemmen 1 … 6 Messbereich 0 … 300 % Luftsättigung...
Seite 164 Stratos Multi E401N Sättigung 0,000 ... 150,0 % Konzentration 0000 ... 9999 µg/l / 10,00 ... 20,00 mg/l (Gelöstsauerstoff ) 0000 ... 9999 ppb / 10,00 ... 20,00 ppm Volumenkonzentration in Gas 000,0 ... 9999 ppm / 1,000 ... 50,00 Vol% Spurensensor „001“ (analog) Sättigung 0,000 ... 150,0 % Konzentration 000,0 ... 9999 µg/l / 10,00 ... 20,00 mg/l (Gelöstsauerstoff ) 000,0 ... 9999 ppb / 10,00 ... 20,00 ppm Volumenkonzentration in Gas 000,0 ... 9999 ppm / 1,000 ... 50,00 Vol%...
Seite 165: Temperaturkompensation (Leitfähigkeit)
Stratos Multi E401N 12.8.5 Temperaturkompensation (Leitfähigkeit) ohne Linear lineare Kennlinie 00,00 ... 19,99 %/K Bezugstemperatur parametrierbar Bezugstemperatur 25 °C/77 °F: natürliche Wässer nach EN 27888 NaCl NaCl von 0 (Reinstwasser) bis 26 Gew% (0 ... 120 °C / 32 ... 248 °F) Reinstwasser mit HCl-Spuren (0 ... 120 °C / 32 ... 248 °F) Reinstwasser mit NH -Spuren (0 ...
Seite 166: Diagnose Und Statistik
Stratos Multi E401N 12.9 Diagnose und Statistik Diagnosefunktionen Kalibrierdaten Kalibrierprotokoll Geräteselbsttest automatischer Speichertest (RAM, FLASH, EEPROM) Displaytest Anzeige aller Farben Tastaturtest Überprüfung der Tastenfunktion Sensocheck Verzögerungszeit: ca. 30 s automatische Überwachung von Glas- und Bezugselektrode (abschaltbar) Cond Polarisationserkennung und Überwachung der Kabelkapazität CondI Überwachung der Sende- und Empfangsspule und der Leitungen auf Unterbrechung, sowie...
Seite 167: Anhang
Stratos Multi E401N 13 Anhang Beschaltungsbeispiele Kanal II, S. 168 ➜ Puffertabellen, S. 189 ➜ Kalibrierlösungen, S. 197 ➜ TAN-Optionen, S. 199 ➜ Rücksendeformular, S. 213 ➜...
Seite 168: Beschaltungsbeispiele Kanal Ii
Stratos Multi E401N 13.1 Beschaltungsbeispiele Kanal II 13.1.1 Beschaltungsbeispiele pH analog Beispiel 1 pH analog Messaufgabe: pH, Temperatur, Glasimpedanz Sensoren (Beispiel): SE 555X/1-NS8N Kabel (Beispiel): ZU 0318 1 Seele 4 Messmodul pH 2 Schirm 5 Kabel 3 Brücke! 6 Sensoren...
Seite 169: Beispiel 2 Ph Analog
Stratos Multi E401N Beispiel 2 pH analog Messaufgabe: pH/Redox, Temp., Glasimpedanz, Bezugsimpedanz Sensoren (Beispiel): SE555X/1-NS8N, Potentialausgleich: ZU0073 Temperatur: z. B. Pt1000 Kabel (Beispiel): 2x ZU0318 1 Seele 4 Kabel 2 Schirm 5 Sensoren 3 Messmodul pH...
Seite 170: Beispiel 3 Ph Analog
Stratos Multi E401N Beispiel 3 pH analog Messaufgabe: pH, Temp., Glasimpedanz Sensor: pH-Sensor z. B. SE 554X/1-NVPN, Kabel CA/VP6ST-003A Temperaturfühler: Integriert 1 Seele, klar 6 Schirm, gelb/grün 2 Schirm, rot 7 Messmodul pH 3 Brücke! 8 VP-Kabel 4 Grün 9 Sensor...
Seite 171: Beispiel 4 Ph Analog
Stratos Multi E401N Beispiel 4 pH analog Messaufgabe: pH/Redox, Temp., Glasimpedanz, Bezugsimpedanz Sensoren (Beispiel): pH-Sensor z. B. SE 555X/1-NVPN, Kabel CA/VP6ST-003A Temperaturfühler: Integriert 1 Potentialausgleichselektrode ZU0073 6 Weiß 2 Seele, klar 7 Schirm, gelb/grün 3 Schirm, rot 8 Messmodul pH 4 Seele 9 Kabel 5 Grün...
Seite 172: Beispiel 5 Ph Analog
Stratos Multi E401N Beispiel 5 pH analog Messaufgabe: pH/Redox, Temp., Glasimpedanz, Bezugsimpedanz Sensoren (Beispiel): PL PETR-120VP (Kombisensor pH/Redox, SI Analytics) Kabel (Beispiel): CA/VP6ST-003A 1 Seele, transparent 6 Schirm, gelb/grün 2 Schirm, rot 7 Messmodul pH 3 Blau 8 Kabel 4 Grün 9 Sensor 5 Weiß...
Seite 173: Beispiel 6 Pfaudler-Sonde
Stratos Multi E401N Beispiel 6 Pfaudler-Sonde Kanal II, erfordert TAN-Option FW-E017 „Betrieb mit doppelthochohmigen pH-Sensoren“ 1 Pfaudler-Sonde 3 Kabel 2 Messmodul pH Modul pH Reiner mit PA Differential, Typen Typen 03/04 mit PA Typen 03/04 ohne PA Steckkopf 18/40 mit PA...
Seite 174: Beschaltungsbeispiel Redox Analog
Stratos Multi E401N 13.1.2 Beschaltungsbeispiel Redox analog Hinweis: Sensocheck ausschalten. Messaufgabe: Redox, Temp., Glasimpedanz, Bezugsimpedanz Sensoren (Beispiel): Redox: SE 564X/1-NS8N Kabel (Beispiel): ZU 0318 1 Brücke! 4 Messmodul pH 2 Schirm 5 Kabel 3 Seele 6 Sensoren...
Seite 175: Beschaltungsbeispiele Konduktive Leitfähigkeit
Stratos Multi E401N 13.1.3 Beschaltungsbeispiele konduktive Leitfähigkeit Beispiel 1 Cond Messaufgabe: Leitfähigkeit, Temperatur Sensoren (Prinzip): 4 Elektroden 1 Brücke zwischen F und G setzen, wenn nur 2-Leiter-Temperaturfühler verwendet wird! 2 Schirm 4 Kabel 3 Messmodul Cond 5 Sensoren...
Seite 176: Beispiel 2 Cond
Stratos Multi E401N Beispiel 2 Cond Messaufgabe: Leitfähigkeit, Temperatur Sensoren (Prinzip): 2 Elektroden, koaxial 1 Brücke! 4 Messmodul Cond 2 Brücke zwischen F und G setzen, wenn nur 2-Lei- 5 Kabel ter-Temperaturfühler verwendet wird! 3 Schirm 6 Sensoren...
Seite 177: Beispiel 3 Cond
Stratos Multi E401N Beispiel 3 Cond Messaufgabe: Leitfähigkeit, Temperatur Sensoren (Beispiel): 2-Elektroden-Sensor SE604, Kabel ZU0645 1 Weiß 8 Rot 2 Rosa 9 Schwarz, Schirm 3 Braun 10 Messmodul Cond 4 Grau 11 Kabel 5 Blau 12 Sensoren 6 Grün 13 Stecker Sensorkopf...
Seite 178: Beispiel 4 Cond
Stratos Multi E401N Beispiel 4 Cond Messaufgabe: Leitfähigkeit, Temperatur Sensoren (Beispiel): 2-Elektroden-Sensor SE610 1 Brücke! 5 Gelb 2 Braun 6 Messmodul Cond 3 Weiß 7 Festkabel 4 Grün 8 Sensoren...
Seite 179: Beispiel 5 Cond
Stratos Multi E401N Beispiel 5 Cond Messaufgabe: Leitfähigkeit, Temperatur Sensoren (Beispiel): 2-Elektroden-Sensor SE620 VP-Kabel z. B. CA/VP6ST-003A 1 Koax Seele 7 Brücke! 2 Koax Schirm 8 Schirm 3 Grau 9 Messmodul Cond 4 Blau 10 VP-Kabel 5 Grün 11 Sensoren 6 Weiß...
Seite 180: Beispiel 6 Cond
Stratos Multi E401N Beispiel 6 Cond Messaufgabe: Leitfähigkeit, Temperatur Sensoren (Beispiel): 2-Elektroden-Sensor SE630 1 Braun 7 Rosa 2 Gelb 8 Schwarz, Schirm 3 Grün 9 Wechselmodul Cond 4 Weiß 10 Kabel 5 Grau 11 Sensoren 6 Rot 12 Steckverbindung Sensorkopf...
Seite 181: Beispiel 7 Cond
Stratos Multi E401N Beispiel 7 Cond Messaufgabe: Leitfähigkeit, Temperatur Sensoren (Beispiel): 4-Elektroden-Streufeld-Sensor SE600 / SE603 1 Grau 7 Gelb 2 Rosa 8 Grün 3 Blau 9 Schirm gelb/grün 4 Rot 10 Messmodul Cond 5 Braun, nicht anschließen 11 Kabel 6 Weiß/grün...
Seite 182: Beschaltungsbeispiele Induktive Leitfähigkeit
Stratos Multi E401N 13.1.4 Beschaltungsbeispiele induktive Leitfähigkeit Beispiel 1 CondI Messaufgabe: Leitfähigkeit induktiv, Temperatur Sensoren: SE655 oder SE656 1 Blau 6 Weiß 2 Rot 7 Gelb 3 Koax rot 8 Schirm grün/gelb 4 Koax weiß 9 Messmodul CondI 5 Grün...
Seite 183: Beispiel 2 Condi
Stratos Multi E401N Beispiel 2 CondI Messaufgabe: Leitfähigkeit, Temperatur Sensor: SE660 1 Blau 6 Weiß 2 Rot 7 Gelb 3 Koax rot 8 Schirm grün/gelb 4 Koax schwarz 9 Messmodul CondI 5 Grün 10 Kabel...
Seite 184: Beschaltungsbeispiele Dual-Leitfähigkeit
Stratos Multi E401N 13.1.5 Beschaltungsbeispiele Dual-Leitfähigkeit Beispiel 1 Dual-Leitfähigkeit Messaufgabe: Dual-Leitfähigkeit, Temperatur Sensoren A, B: 2x 2-Elektroden-Leitfähigkeitssensor 1 Modul MK-CC065N 8 Sensoren 2 2x Kabel...
Seite 185: Beispiel 2 Dual-Leitfähigkeit
Stratos Multi E401N Beispiel 2 Dual-Leitfähigkeit Messaufgabe: Dual-Leitfähigkeit, Temperatur Sensoren A, B: 2x 2-Elektroden-Leitfähigkeitssensor SE604 1 Weiß/rosa 5 Schwarz 2 Braun/grau 6 Modul MK-CC065N 3 Gelb/rot 7 2x Kabel ZU0645 4 Grün 8 Sensoren...
Seite 186: Beispiel 3 Dual-Leitfähigkeit
Stratos Multi E401N Beispiel 3 Dual-Leitfähigkeit Messaufgabe: Dual-Leitfähigkeit, Temperatur Sensoren A, B: 2x 2-Elektroden-Leitfähigkeitssensor SE610 1 Weiß 5 Schwarz 2 Braun 6 Modul MK-CC065N 3 Gelb 7 2x Kabel 4 Grün 8 Sensoren...
Seite 187: Beschaltungsbeispiele Sauerstoff
Stratos Multi E401N 13.1.6 Beschaltungsbeispiele Sauerstoff Beschaltungsbeispiel Sauerstoff Standard Messaufgabe: Sauerstoff (Standard) Sensoren (Beispiel): z. B. SE706 Kabel (Beispiel): CA/VP6ST-003A (ZU0313) 1 Seele 5 Grau 9 Messmodul Sauerstoff 2 Blau 6 Grün 10 Kabel VP6 3 Brücke! 7 Weiß 11 Sensor 4 Schirm 8 Außenschirm...
Seite 188: Beschaltungsbeispiel Sauerstoff-Spurenmessung
Stratos Multi E401N Beschaltungsbeispiel Sauerstoff-Spurenmessung Messaufgabe: Sauerstoff-Spurenmessung, TAN-Option FW-E015 Sensoren (Beispiel): Typ „01“ (z. B. SE707) Kabel (Beispiel): CA/VP6ST-003A (ZU0313) 1 Seele 5 Grau 9 Messmodul Sauerstoff 2 Blau 6 Grün 10 Kabel VP6 3 Brücke! 7 Weiß 11 Sensor 4 Schirm...
Seite 189: Puffertabellen
Stratos Multi E401N 13.2 Puffertabellen Puffertabelle Knick CaliMat °C 2,01 4,05 7,09 9,24 12,58 2,01 4,04 7,07 9,16 12,39 2,01 4,02 7,04 9,11 12,26 2,00 4,01 7,02 9,05 12,13 2,00 4,00 7,00 9,00 12,00 2,00 4,01 6,99 8,95 11,87 2,00...
Seite 190 Stratos Multi E401N Puffertabelle Merck / Riedel °C 2,01 4,05 7,13 9,24 12,58 2,01 4,04 7,07 9,16 12,41 2,01 4,02 7,05 9,11 12,26 2,00 4,01 7,02 9,05 12,1 2,00 4,00 7,00 9.00 12,00 2,00 4,01 6,98 8,95 11,88 2,00 4,01...
Seite 191 Stratos Multi E401N Puffertabelle NIST Standard (DIN 19266: 2015-05) °C 1,666 4,000 6,984 9,464 1,668 3,998 6,951 9,395 13,207 1,670 3,997 6,923 9,332 13,003 1,672 3,998 6,900 9,276 12,810 1,675 4,000 6,881 9,225 12,627 1,679 4,005 6,865 9,180 12,454 1,683...
Seite 192: Puffertabelle Hamilton
Stratos Multi E401N Puffertabelle Techn. Puffer nach NIST °C 1,67 4,00 7,115 10,32 13,42 1,67 4,00 7,085 10,25 13,21 1,67 4,00 7,06 10,18 13,01 1,67 4,00 7,04 10,12 12,80 1,675 4,00 7,015 10,06 12,64 1,68 4,005 7,00 10,01 12,46 1,68...
Seite 193: Puffertabelle Kraft
Stratos Multi E401N Puffertabelle Kraft °C 2,01 4,05 7,13 9,24 11.47 2,01 4,04 7,07 9,16 11,47 2,01 4,02 7,05 9,11 11,31 2,00 4,01 7,02 9,05 11,15 2,00 4,00 7,00 9,00 11,00 2,00 4,01 6,98 8,95 10,85 2,00 4,01 6,98 8,91...
Seite 194 Stratos Multi E401N Puffertabelle Hamilton B °C 1,99 4,01 6,03 9,31 11,42 1,99 4,01 6,02 9,24 11,33 2,00 4,00 6,01 9,17 11,25 2,00 4,00 6,00 9,11 11,16 2,00 4,00 6,00 9,05 11,07 2,00 4,01 6,00 9,00 11,00 1,99 4,01 6,00...
Seite 195 Stratos Multi E401N Puffertabelle Ciba °C 2,04 4,00 7,10 10,30 2,09 4,02 7,08 10,21 2,07 4,00 7,05 10,14 2,08 4,00 7,02 10,06 2,09 4,01 6,98 9,99 2,08 4,02 6,98 9,95 2,06 4,00 6,96 9,89 2,06 4,01 6,95 9,85 2,07 4,02...
Seite 196: Puffertabelle Reagecon
Stratos Multi E401N Puffertabelle Reagecon °C 2,01 4,01 7,07 9,18 12,54 2,01 4,01 7,07 9,18 12,54 2,01 4,00 7,07 9,18 12,54 2,01 4,00 7,04 9,12 12,36 2,01 4,00 7,02 9,06 12,17 2,00 4,00 7,00 9,00 12,00 1,99 4,01 6,99 8,95...
Seite 197: Kalibrierlösungen
Stratos Multi E401N 13.3 Kalibrierlösungen Kaliumchlorid-Lösungen (Leitfähigkeit in mS/cm) Temperatur Konzentration [˚C] 0,01 mol/l 0,1 mol/l 1 mol/l 0,776 7,15 65,41 0,896 8,22 74,14 1,020 9,33 83,19 1,147 10,48 92,52 1,173 10,72 94,41 1,199 10,95 96,31 1,225 11,19 98,22 1,251...
Seite 198 Stratos Multi E401N Natriumchlorid-Lösungen (Leitfähigkeit in mS/cm) Temperatur Konzentration [˚C] 0,01 mol/l 0,1 mol/l 1 mol/l 0,631 5,786 134,5 0,651 5,965 138,6 0,671 6,145 142,7 0,692 6,327 146,9 0,712 6,510 151,2 0,733 6,695 155,5 0,754 6,881 159,9 0,775 7,068 164,3...
Seite 199: Tan-Optionen
Stratos Multi E401N 13.4 TAN-Optionen Die im Folgenden beschriebenen Funktionen sind nach Freischaltung der entsprechenden TAN-Opti- on verfügbar. Optionsfreigabe, S. 46 ➜ 13.4.1 pH-Puffertabelle: Eingabe individueller Puffersatz (FW-E002) Für die eingebbare Puffertabelle muss die Zusatzfunktion FW-E002 per TAN im Gerät aktiviert werden.
Seite 200 Puffersatz: Tragen Sie Ihre Konfigurierdaten ein oder nutzen Sie die Tabelle als Kopiervorlage. Temperatur (°C) Puffer 1 Puffer 2...
Seite 201: Stromkennlinie (Fw-E006)
Stratos Multi E401N 13.4.2 Stromkennlinie (FW-E006) Für die eingebbare Stromkennlinie muss die Zusatzfunktion FW-E006 per TAN im Gerät aktiviert wer- den. Optionsfreigabe, S. 46 ➜ Zuordnung des Ausgangsstroms zur Messgröße in 1-mA-Schritten. Die Einstellungen erfolgen unter:   Parametrierung Ein- und Ausgänge Stromausgänge...
Seite 202: Vorgabe Einer Speziellen Konzentrationslösung Für Die Leitfähigkeitsmessung
Stratos Multi E401N Vorgabe einer speziellen Konzentrationslösung für die Leitfähigkeitsmessung Für eine kundenspezifische Lösung können 5 Konzentrationswerte A-E in einer Matrix mit 5 vorzuge- benden Temperaturwerten 1-5 eingegeben werden. Dazu werden zuerst die 5 Temperaturwerte ein- gegeben, anschließend die zugehörigen Leitfähigkeitswerte für jede der Konzentrationen A-E.
Seite 203 Stratos Multi E401N Konzentrationsverläufe Leitfähigkeit [mS/cm] in Abhängigkeit von Stoffkonzentration [Gew%] und Medientemperatur [°C] Natriumchloridlösung NaCl c[Gew%] Salzsäure HCl c[Gew%]...
Seite 204 Stratos Multi E401N Natronlauge NaOH c[Gew%] Schwefelsäure H c[Gew%]...
Seite 205 Stratos Multi E401N Salpetersäure HNO c[Gew%] Oleum H •SO 120 °C 100 °C 85 °C 70 °C 55 °C 40 °C 25 °C 10 °C c[Gew%]...
Seite 206: Verrechnungsblöcke (Fw-E020)
Stratos Multi E401N 13.4.4 Verrechnungsblöcke (FW-E020) Nach Aktivierung der TAN-Option FW-E020 stehen zwei Verrechnungsblöcke zur Verfügung, die vor- handene Messgrößen zu neuen Größen verrechnen können. Optionsfreigabe, S. 46 ➜ Zusätzlich wird der allgemeine Gerätestatus (NAMUR-Signale) berücksichtigt. Aus den vorhandenen Messgrößen werden berechnet: •...
Seite 207: Messgrößenkombinationen Im Verrechnungsblock
Stratos Multi E401N Verrechnung Cond, Cond (Spezialist) Temperatur-Diff. Diff. = (B-A) Diff. = (B-A) Leitf.-Diff. Diff. = (A-B) Spez. Wid.-Diff. Diff. = (B-A) Ratio Diff. = abs(A-B) Passage Rejection Zurück Messgrößenkombinationen im Verrechnungsblock Messgrößen- Verrechnungsblock Vom Verrechnungsblock berechnete Größen kombinationen...
Seite 208 Stratos Multi E401N Bei der Verrechnung Cond/Cond ist es möglich, aus den gemessenen Leitfähigkeitswerten einen pH- Wert zu ermitteln. Die Einstellungen werden im Untermenü vorgenommen: pH-Wert Einstellbare Parameter für die pH-Wert-Berechnung   Parametrierung [CI/II] Verrechnung Cond/Cond pH-Wert Verwendung Aus, pH-VGB-S-006, pH-Variable...
Seite 209: Hart (Fw-E050)
Stratos Multi E401N 13.4.5 HART (FW-E050) Die HART-Schnittstelle des Geräts wird wie folgt aktiviert: Die HART-Schnittstelle am Gerät per TAN-Optionsnummer freischalten.     Parametrierung Systemsteuerung Optionsfreigabe 050 HART Aktiv Den Stromausgang I1 am Gerät einschalten und auf 4 ... 20 mA einstellen, da die HART-Kommuni- kation einen vorhandenen Strom voraussetzt.
Seite 210: Messwertrecorder (Fw-E103)
Stratos Multi E401N Parametersatz von der Data Card laden Ein auf der Data Card abgelegter Parametersatz (1, 2, 3, 4 oder 5) auf den geräteinternen Parameter- satz A geladen werden. Parametersatz A wird dabei überschrieben:    Parametrierung Systemsteuerung Parametersätze...
Seite 211: Messwertrecorder-Daten Löschen
Stratos Multi E401N Messwert 1/2 10.00 3.00 -130 Cursor: pH 8.81 29.01.2020 15:12:18 -104 mV Zurück 3/4 anzeigen 1 Darstellungsbereich 3 Bereiche schneller Messwertänderungen (auto- Anfangs- und Endwert der Messgröße matische Zeitlupe) werden durch Linien mar- kiert. 2 Cursor 4 Aktuelle Messwerte an Cursorposition (Verschiebung mittels Pfeiltasten) Messwertrecorder-Daten löschen:...
Seite 212: Firmware-Update (Fw-E106)
Stratos Multi E401N 13.4.8 Firmware-Update (FW-E106) Hinweis: Prüfen Sie zunächst, ob ein Firmware-Update für Ihr Gerät relevant ist. Für das Firmware-Update muss die Zusatzfunktion FW-E106 per TAN im Gerät aktiviert werden. Optionsfreigabe, S. 46 ➜ Stratos Multi verfügt über einen Standard-Mikrocontroller und einen Mikrocontroller für die Kommu- nikation.
Seite 213 Firma: Datum: Unterschrift: Knick Dieses Dokument wurde .201 Elektronische Messgeräte Aktuelle Dokumente finden Sie zum Herunterladen auf unserer Website. GmbH & Co. KG Beuckestraße 22, 14163 Berlin Telefon: +49 30 80191-0 Telefax: +49 30 80191-200 Kontaminationserklärung 087148 info@knick.de • www.knick.de...
Seite 214: Grundlagen
Stratos Multi E401N 14 Grundlagen 14.1 Grundlagen der PID-Regelung Eine Regelung ist nur in einem geschlossenen Regelkreis möglich. Der Regelkreis wird aus einzelnen Baugliedern gebildet, die dauernd betriebsbereit sein müssen. Die zu regelnde Größe (Regelgröße) wird fortlaufend gemessen und mit dem vorgegebenen Sollwert verglichen. Ziel ist eine Angleichung der Regelgröße an den Sollwert.
Seite 215: Typische Einsatzbereiche
Stratos Multi E401N PID-Regler Dieser Regler enthält die P-, I- und D-Grundanteile linearer Regler. Bei der PID-Regeleinrichtung ent- spricht die Stellgröße einer Addition der Ausgangsgrößen einer P-, einer I- und einer D-Regeleinrich- tung. Der PID-Regler besitzt ein noch geringeres maximales Überschwingen als der PD-Regler. Auf Grund des I-Anteils weist er keine bleibende Regelabweichung auf.
Seite 216: Stichwortverzeichnis
Stratos Multi E401N Stichwortverzeichnis 2-Kanal-Leitfähigkeitsmessung Custom FW Update/Repair Card Adaptiver Kalibriertimer Analoge 2-Kanal-Leitfähigkeitsmessung Data Card Analoger CondI-Sensor Beschreibung 154 Beschaltungsbeispiele 182 Geräteeinstellungen speichern 43 Kalibrierung/Justierung 114 Parametersatz speichern/laden 209 Parametrierung 82 Speicherkarte öffnen/schließen 153 Analoger Cond-Sensor Datum/Uhrzeit Beschaltungsbeispiele 175 Deltafunktion...
Seite 217 Stratos Multi E401N Kalibrierung/Justierung Allgemeines 97 Fachpersonal Cond 109 Favoriten-Menü CondI 114 Fehlerbehebung Kalibrierlösungen 197 Fehlermeldungen, Übersichtstabellen Memosens 97 Firmware-Reparatur 98 Firmware-Update Protokoll 130 Formate/Einheiten, Parametrierung Redox 106 Funktionen sperren Sauerstoff 120 Funktionskontrolle Voreinstellungen Cond 78 Signalisierung über Schaltkontakt 59 Voreinstellungen CondI 85...
Seite 218 Stratos Multi E401N Memosens-pH-Sensor Parametrierung 64 O2-Messung bei CIP/SIP Memosens-Redox-Sensor Option Parametrierung 71 Aktivieren 46 Memosens-Sauerstoff-Sensor Beschreibungen 199 Parametrierung 88 Übersicht 12 Menüstruktur Optionsfreigabe Messgröße Leitfähigkeit (dual) Optischer Sauerstoff-Sensor Beschaltungsbeispiele 184 Parametrierung 89 Parametrierung 87 Sensoranschluss 31 Verrechnungsblöcke 206 Optokoppler-Eingang OK1 Messgröße Leitfähigkeit (induktiv)
Seite 219 Stratos Multi E401N Sensorpolarisation Parametrierung 89 Redox Sensorüberwachung einstellen 67, 72, 77, 84, 91 Beschaltungsbeispiel, Analogsensor 174 Sensorverschleißmonitor Kalibrierung/Justierung 106 Sicherheitshinweise Parametrierung 71 Sicherheitskapitel Reduzierdichteinsatz für Kabelverschraubung Sicherheitsleitfaden Regelgrößen Softkeys Regler Display 36 Grundlagen der PID-Regelung 214 Funktionssteuerung 45 Parametrierung 61...
Seite 220 Stratos Multi E401N TAN-Option FW-E052 Stromausgänge 3 und 4 Klemmenbelegung 30 Verrechnungsblöcke (FW-E020) Parametrierung 55 Voreinstellungen zur Kalibrierung TAN-Option FW-E102 Parametersätze 1-5 Parametrierung Cond 78 TAN-Option FW-E103 Messwertrecorder Parametrierung CondI 85 Beschreibung 210 Parametrierung Oxy 93 Daten anzeigen 210 Parametrierung pH 68...
Seite 221 Stratos Multi E401N Notizen...
Seite 222 Knick Elektronische Messgeräte GmbH & Co. KG Zentrale Beuckestraße 22 • 14163 Berlin Deutschland Tel.: +49 30 80191-0 Fax: +49 30 80191-200 info@knick.de www.knick.de Lokale Vertretungen www.knick-international.com Copyright 2020 • Änderungen vorbehalten Version 1 • Dieses Dokument wurde veröffentlicht am 14.04.2020.

Knick Stratos Multi E401N Betriebsanleitung
