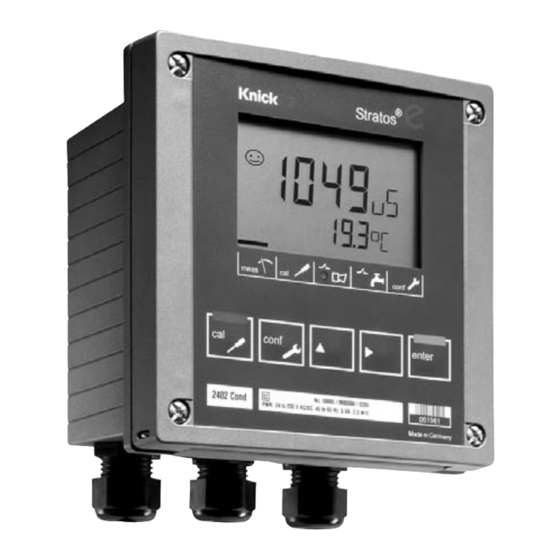

Knick Stratos e 2211 Cond Bedienungsanleitung
  1. Anleitungen
  2. Marken
  3. Knick Anleitungen
  4. Messgeräte
  5. Stratos e 2211 Cond
  6. Bedienungsanleitung

Knick Stratos e 2211 Cond Bedienungsanleitung

Vorschau ausblenden
Inhaltsverzeichnis

Werbung

Quicklinks

®
Stratos
2211 (X) Cond
Bedienungsanleitung
70076

Werbung

Inhaltsverzeichnis
loading

Verwandte Anleitungen für Knick Stratos e 2211 Cond

Inhaltszusammenfassung für Knick Stratos e 2211 Cond

  • Seite 1 ® Stratos 2211 (X) Cond Bedienungsanleitung 70076...

  • Seite 2: Gewährleistung

    Die landesspezifischen gesetzlichen Vorschriften für die Entsor- gung von “Elektro/Elektronik-Altgeräten”sind anzuwenden. Knick Elektronische Messgeräte GmbH & Co. KG P.O. Box 37 04 15 D-14134 Berlin Phone: +49 (0)30 - 801 91 - 0 Fax: +49 (0)30 - 801 91 - 200 Internet: http://www.knick.de knick@knick.de...

  • Seite 3: Inhaltsverzeichnis

    Inhalt Sicherheitshinweise .......5 Bestimmungsgemäßer Gebrauch ....... .7 Urheberrechtlich geschützte Begriffe .
  • Seite 4 Inhalt Konfigurierung ........34 Menüstruktur der Konfigurierung ......35 Übersicht Konfigurationsschritte .

  • Seite 5: Sicherheitshinweise

    Sicherheitshinweise Unbedingt lesen und beachten! Das Gerät ist nach dem Stand der Technik und den anerkann- ten sicherheitstechnischen Regeln gebaut. Bei seiner Verwendung können unter Umständen dennoch Gefahren für den Benutzer bzw. Beeinträchtigungen für das Gerät entstehen. Achtung! Die Inbetriebnahme muß von Fachpersonal durchgeführt wer- den.

  • Seite 6: Sicherheitshinweise Zur Installation

    • Bei der Errichtung sind die Bestimmungen EN 60079-10 / EN 60079-14 einzuhalten. • Stratos e 2211 Cond ist für Messungen in FM Class I Div 2 Bereichen zugelassen. • Stratos e 2211 X Cond darf in den Bereichen ATEX, FM Zone 1 mit Messung in Zone 0, und FM Class I Div 1 errichtet werden.

  • Seite 7: Bestimmungsgemäßer Gebrauch

    Sensoren SE 600, SE 602, SE 603, SE 604 und ZU 0071. • Stratos e 2211 Cond ist für Messungen in FM Class I Div 2 Bereichen zugelassen. • Stratos e 2211 X Cond darf in den Bereichen ATEX, FM Zone 1 mit Messung in Zone 0, und FM Class I Div 1 errichtet werden.

  • Seite 8: Bescheinigungen

    EG-Konformitätserklärung Stratos e 2211 (X) Cond...

  • Seite 9: Konformität Mit Fda 21 Cfr Part 11

    Konformität mit FDA 21 CFR Part 11 Die US-Amerikanische Gesundheitsbehörde FDA (Food and Drug Administration) regelt in der Richtlinie "Title 21 Code of Federal Regulations, 21 CFR Part 11, Electronic Records; Electronic Signatures" die Erzeugung und Verarbeitung von elektronischen Dokumenten im Rahmen pharmazeutischer Entwicklung und Produktion.

  • Seite 10: Eg Baumusterprüfbescheinigung

    EG-Baumusterprüfbescheinigung Stratos e 2211 (X) Cond...
  • Seite 12 Stratos e 2211 (X) Cond...

  • Seite 13: Stratos E 2211 (X) Cond Im Überblick

    Stratos e 2211 (X) Cond im Überblick EEx ia IIC EEx ib IIC 4 ... 20 mA 2211 X Cond) 2211 X Cond) cond I hi + Ausgang 2/4 El Cond- Eingang cond U hi – Ausgang cond U lo HART cond I lo shield...

  • Seite 14: Montage

    Montage Lieferumfang Kontrollieren Sie die Lieferung auf Transportschäden und auf Vollständigkeit. Zum Lieferumfang gehören: • Fronteinheit Stratos • Untergehäuse • Kleinteilebeutel • Bedienungsanleitung • Werksprüfzeugnis Kurzschlußbrücke (2 Stück) 6 Verschlußpfropfen (1 Stück) Scheibe (1 Stück), für Conduit- 7 Reduziergummi (1 Stück) Montage: Scheibe zwischen Gehäuse 8 Kabelverschraubungen (3 Stück) und Mutter...

  • Seite 15: Montageplan

    Montageplan Kabelverschraubung (3 Stück) Bohrungen für Kabelverschrau- bung oder Conduit 1/2“, ø 21,5 mm (2 Bohrungen) Conduit-Verschraubungen sind nicht im Lieferumfang enthalten! Bohrungen für Mastmontage (4 Bohrungen) Bohrungen für Wandmontage (2 Bohrungen) Abb.: Befestigungsplan...

  • Seite 16: Mastmontage, Schalttafeleinbau

    Mastmontage, Schalttafeleinbau Schutzdach ZU 0276 (nach Bedarf) Schlauchschellen mit Schneckentrieb nach DIN 3017 (2 Stück) Mastmontageplatte (1 Stück) Wahlweise für senkrechte oder waagerechte Mastanordnung Schneidschrauben (4 Stück) Abb.: Mastmontagesatz ZU 0274 Abb.: Schutzdach ZU 0276 für Wand- und Mastmontage Stratos e 2211 (X) Cond...
  • Seite 17 Schrauben (4 Stück) max. 25 Dichtung (1 Stück) Schalttafel Riegel (4 Stück) Gewindehülse (4 Stück) Schalttafelausschnitt 138 x 138 mm (DIN 43700) 1...22 Abb.: Schalttafel-Montagesatz ZU 0275...

  • Seite 18: Installation Und Beschaltung

    • Bei der Inbetriebnahme muß eine vollständige Konfigurierung durch den Systemspezialisten erfolgen. Anschluß an Speisegeräte • Stratos e 2211 Cond: Vor dem Anschließen an ein Speise- gerät ist sicherzustellen, daß dieses nicht mehr als 30 V DC abgeben kann. Das Gerät darf nicht an Wechselstrom oder Netzversorgung angeschlossen werden! •...

  • Seite 19: Klemmenbelegung

    Klemmenbelegung Abb.: Klemmenbelegung Stratos e 2211 Cond Abb.: Klemmenbelegung Stratos e 2211 X Cond...
  • Seite 20 1 empfohlene Abisoliermaße für mehradrige Kabel 2 Abziehen der Anschlußklem- men mit Schraubendreher (siehe auch 6) 3 Kabelverlegung im Gerät 4 Anschlußleitungen für Schleifenstrom 5 Abdeckung der Anschluß- klemmen für Meßkette und Temperaturfühler 6 Ansatzfläche zum Abziehen der Anschlußklemmen 7 Anschlußklemmen für Handheld-Terminal Abb.: Installationshinweise, Blick auf Geräterückseite Stratos e 2211 (X) Cond...

  • Seite 22: Beschaltungsbeispiele

    Beschaltungsbeispiele Cond-Messung mit 4-Elektroden-Sensor 2211 (X) Cond Achtung! Brücke zwischen Klemme 4 und 5 einsetzen! Bei Einsatz eines Sensors mit Solution Ground Anschluß (SG) oder eines separaten SG-Anschlusses entfällt die Brücke! Stratos e 2211 (X) Cond...
  • Seite 23 Cond-Messung mit 2-Elektroden-Sensor (koaxiale Geometrie) 2211 (X) Cond Brücke Brücke Achtung! folgende Brücken einsetzen: zwischen Klemme 1 und 2 zwischen Klemme 3 und 4 zwischen Klemme 4 und 5...
  • Seite 24 Beschaltungsbeispiele Cond-Messung mit 4-Elektroden-Sensor SE 600, SE 602, SE 603 2211 (X) Cond * SE 600: SG (Solution Ground) Schaft des Sensors (bereits intern verbunden) SE 602, SE 603: Externe Hilfselektrode oder z. B. die Kesselwand an Klemme 5 anschließen Stratos e 2211 (X) Cond...

  • Seite 25: Cond-Messung Mit 2-Elektroden-Sensor Se 604 (Koaxiale Geometrie)

    Cond-Messung mit 2-Elektroden-Sensor SE 604 (koaxiale Geometrie) Anschluß über Kabel ZU 0569, ZU 0570 2211 (X) Cond Steckbuchse Steckbuchse...

  • Seite 26: Zu 0071

    Beschaltungsbeispiele Cond-Messung mit 2-Elektroden-Sensor ZU 0071 Anschluß über GDM-Stecker 2211 (X) Cond GDM-Stecker Stratos e 2211 (X) Cond...

  • Seite 27: Sensoranschluß Mit Vp- Und Smek-Kabeln

    Sensoranschluß mit VP- und SMEK-Kabeln Für den Anschluß von Leitfähigkeitssensoren mit SMEK- und VP-Kabeln liefert Knick die Anschlußschemen auf Anfrage.

  • Seite 28: Bedienoberfläche Und Display

    Bedienoberfläche und Display Bedienoberfläche Display Tastatur Statusfelder (keine Tasten), v.l.n.r.: Codierung - Meßmodus Typenschild - Kalibriermodus Gerätebezeichnung - Alarm Alarm-LED - Waschkontakt (nur Typ 2402 Cond) - Konfiguriermodus Stratos e 2211 (X) Cond...
  • Seite 29 Display 9 10 Paßzahl-Eingabe 14 untere Anzeige Anzeige Meßgröße* 15 manuelle Temperaturvorgabe Temperatur 16 Hold-Zustand aktiv Stromausgang 17 Wartezeit läuft Grenzwerte 18 Elektrodendaten Alarm 19 Hauptanzeige Sensocheck 20 Sensoface Kalibrierung Intervall/Einstellzeit * nicht benutzt 10 Waschkontakt* 11 Meßwertzeichen 12 weiter mit enter 13 Balken für Kennzeichnung des Gerätestatus, oberhalb der Statusfelder, v.l.n.r.:...

  • Seite 30: Bedienung: Die Tastatur

    Bedienung: Die Tastatur Kalibrierung starten, beenden Konfigurierung starten, beenden Ziffernstelle auswählen (ausgewählte Stelle blinkt) Stelle ändern • Kalibrierung: Weiter im Programmablauf • Konfigurierung: Eingaben bestätigen, nächster Konfigurierschritt • Meßmodus: Ausgangsstrom anzeigen Cal-Info, Anzeige der Zellkonstante Error-Info, Anzeige der letzten Fehlermeldung Geräteselbsttest GainCheck starten Stratos e 2211 (X) Cond...

  • Seite 31: Sicherheitsfunktionen

    Sicherheitsfunktionen Sensorüberwachung Sensocheck, Sensoface Sensocheck überwacht kontinuierlich den Sensor und die Zuleitungen. Sensocheck ist abschaltbar (Konfigurierung, Seite 55). Sensoface gibt Hinweise über den Zustand des Leitfähigkeitssensors. Es werden deutliche Polarisationseffekte des Sensors oder eine zu hohe Kabelkapazität signalisiert. Geräteselbsttest GainCheck Es werden ein Displaytest durchgeführt, die Softwareversion angezeigt sowie Speicher und Meßwertübertragung überprüft.

  • Seite 32: Hold-Zustand

    Sicherheitsfunktionen Hold-Zustand Anzeige auf dem Display: Der Hold-Zustand ist ein Sicherheitszustand beim Konfigurieren und Kalibrieren. Der Schleifenstrom ist eingefroren (Last) oder auf einen festen Wert gesetzt (Fix). Werden Kalibriermodus oder Konfiguriermodus verlassen, bleibt das Gerät aus Sicherheitsgründen weiterhin im Hold- Zustand.

  • Seite 33: Ausgänge

    Geräteidentifikation sind jederzeit abrufbar. Dies ermöglicht die einfache Einbindung auch in vollautomatische Prozeßabläufe. Eine Auflistung der HART-Kommandos finden Sie in “Stratos e 2211(X) Cond Transmitter-Specific Command Specification”: www.knick.de. Alarm Die Verzögerungszeit des Alarms ist parametrierbar. Fehlermeldungen können zusätzlich durch ein 22 mA-Signal über den Schleifenstrom gemeldet werden...

  • Seite 34: Konfigurierung

    Konfigurierung Im Konfiguriermodus werden die Geräteparameter eingestellt. Aktivieren Aktivieren mit conf Paßzahl „1200“ eingeben Parameter ändern mit bestätigen/weiter mit enter. (Beenden mit conf, dann enter.) Hold Während der Konfigurierung bleibt das Gerät aus Sicherheitsgründen im Hold-Zustand. Der Schleifen- strom ist eingefroren (je nach Konfigurierung liegt der letzte Wert bzw.

  • Seite 35: Menüstruktur Der Konfigurierung

    Menüstruktur der Konfigurierung Die Konfigurierschritte sind in Menügruppen zusammengefaßt: • Stromausgang (code: o1.) • Temperaturkompensation (code: tc.) • Alarmeinstellungen (code: AL.) Mit Hilfe der Pfeiltasten kann zur jeweils nächsten Menügruppe vor- bzw. zurückgesprungen werden. Jede Menügruppe besitzt Menüpunkte zur Einstellung der Parameter. Beispiel: Der code “o1.”...

  • Seite 36: Übersicht Konfigurationsschritte

    Übersicht Konfigurationsschritte Auswahl / Vorgabe code Menü (Werkseinstellung fett) Stromausgang out1 2-Elektroden, 4-Elektroden Sensorwahl o1.CELL µS, mS/cm, S/m, MΩ·cm, SAL, %, USP Auswahl Meßgröße o1.UnIT NaCl HCl NaOH H Auswahl der Lösung (Conc) s. S. 42 o1.CoNC Codes: -01- -02- -03- -04- -05- Kennlinie linear / logarithmisch...

  • Seite 37: Eigene Einstellungen (Kopiervorlage)

    Eigene Einstellungen (Kopiervorlage) Code Parameter Werks- eigene einstellung Einstellung o1.CELL Sensortyp 2-EL ____________ o1.UnIT Einheit Meßgröße mS/cm ____________ o1.CoNC Konzentration NaCl ____________ o1.CHAR Kennlinie (LIN/LOG) LIN ____________ o1.4mA Stromanfang 000.0 mS ____________ o1.20mA Stromende 100.0 mS ____________ o1.FtME Filterzeit 0000 SEC ____________ o1.FAIL 22mA-Signal...

  • Seite 38: Stromausgang

    Konfigurierung Stromausgang: Sensortyp auswählen. 1. Taste conf drücken. 2. Paßzahl 1200 eingeben. 3. Menügruppe Stromausgang mit Pfeiltasten auswählen. Für alle Menüpunkte dieser Menügruppe erscheint der code “o1.” im Display 4. Wahl der Menüpunkte mit enter-Taste, Stromausgang: Ändern mit Pfeiltasten (siehe Seite 39). Bestätigen (und weiter) mit enter.
  • Seite 39 code Display Auswahl Aktion Konfigurierung wählen (conf drücken) Paßzahl „1200“ eingeben (Position mit Pfeiltaste anwäh- len und Zahlenwert mit Taste ändern. Wenn “1200” im Display Nach korrekter Eingabe steht, mit enter bestätigen.) erscheint für ca. 3 s das Begrüßungsdisplay (CONF) Gerät geht in den HOLD-Zustand (HOLD-Symbol ist aktiv).
  • Seite 40 Konfigurierung Stromausgang: Auswahl Meßgröße. 1. Taste conf drücken. 2. Paßzahl 1200 eingeben. 3. Menügruppe Stromausgang mit Pfeiltasten auswählen. Für alle Menüpunkte dieser Menügruppe erscheint der code “o1.” im Display 4. Wahl der Menüpunkte mit enter-Taste, Stromausgang: Ändern mit Pfeiltasten (siehe Seite 41). Bestätigen (und weiter) mit enter.
  • Seite 41 code Display Aktion Auswahl Auswahl Meßgröße: 000.0 mS (0.000 µS Wählen mit Pfeiltaste 00.00 µS weiter mit enter 000.0 µS 0000 µS Leitfähigkeit: 0.000 mS • 0.000 ... 9.999 µS/cm 00.00 mS • 00.00 ... 99.99 µS/cm 000.0 mS • 000.0 ... 999.9 µS/cm 0.000 S/m •...
  • Seite 42 Konfigurierung Ausgang 1 Konzentrationsmessung: Meßlösungen wählen 1. Taste conf drücken. 2. Paßzahl 1200 eingeben. 3. Menügruppe Stromausgang mit Pfeiltasten auswählen. Für alle Menüpunkte dieser Menügruppe erscheint der code “o1.” im Display 4. Wahl der Menüpunkte mit enter-Taste, Stromausgang: Ändern mit Pfeiltasten (siehe Seite 43). Bestätigen (und weiter) mit enter.

  • Seite 43: Konzentrationsmessung

    code Display Auswahl Aktion -01-SOL Nur bei Auswahl 00.00 % wird Meßlösung ausgewählt: (-01-SOL -02-SOL Wählen mit Pfeiltaste -03-SOL -04-SOL -01- NaCl (0.00 ... 9.99 Gew%) -05-SOL) (0 ... 100 °C) -02- HCl (0.00 ... 9.99 Gew%) (0 ... 50 °C) -03- NaOH (0.00 ...
  • Seite 44 Konfigurierung Ausgangsstrom. Kennlinie LIN. Stromanfang / -ende 1. Taste conf drücken. 2. Paßzahl 1200 eingeben. 3. Menügruppe Stromausgang mit Pfeiltasten auswählen. Für alle Menüpunkte dieser Menügruppe erscheint der code “o1.” im Display 4. Wahl der Menüpunkte mit enter-Taste, Stromausgang: Ändern mit Pfeiltasten (siehe Seite 45). Bestätigen (und weiter) mit enter.

  • Seite 45: Zuordnung Von Meßwerten: Stromanfang Und Stromende

    code Display Aktion Auswahl Auswahl der Ausgangskennlinie (LIN / LOG) Auswahl mit Pfeiltaste Weiter mit enter (Schritt entfällt bei den Meßgrößen: % (Conc) und SAL Bei Auswahl LIN: 000.0 mS • Eingabe Stromanfang (xxx.x mS) Eingabe unteres Meßbereichs- ende Auswahl Taste , Zahlenwert mit Taste , weiter mit...
  • Seite 46 Konfigurierung Ausgangsstrom. Kennlinie LOG. Stromanfang / -ende 1. Taste conf drücken. 2. Paßzahl 1200 eingeben. 3. Menügruppe Stromausgang mit Pfeiltasten auswählen. Für alle Menüpunkte dieser Menügruppe erscheint der code “o1.” im Display 4. Wahl der Menüpunkte mit enter-Taste, Stromausgang: Ändern mit Pfeiltasten (siehe Seite 47). Bestätigen (und weiter) mit enter.

  • Seite 47: Beispiel: Meßbereich Über 3 Dekaden

    code Display Aktion Auswahl 0.1 mS Bei Auswahl (0.1 mS • Eingabe unteres Meßbereichs- 1.0 mS ende (=Stromanfang) 10 mS Auswahl Taste , Zahlenwert 100 mS enter mit Taste , weiter mit 1000 mS) • Eingabe oberes Meßbereichs- 100 mS ende (=Stromende) (0.1 mS 1.0 mS...
  • Seite 48 Konfigurierung Ausgang. Zeitkonstante Ausgangsfilter 1. Taste conf drücken. 2. Paßzahl 1200 eingeben. 3. Menügruppe Stromausgang mit Pfeiltasten auswählen. Für alle Menüpunkte dieser Menügruppe erscheint der code “o1.” im Display 4. Wahl der Menüpunkte mit enter-Taste, Stromausgang: Ändern mit Pfeiltasten (siehe Seite 49). Bestätigen (und weiter) mit enter.

  • Seite 49: Zeitkonstante Ausgangsfilter (Dämpfung)

    code Display Aktion Auswahl Zeitkonstante Ausgangsfilter Voreinstellung: 0 s (inaktiv). 0 ... 120 s Vorgabe einer Zeitkonstante: Auswahl Taste , Zahlenwert mit Taste , Weiter mit enter Zeitkonstante Ausgangsfilter (Dämpfung) Zur Beruhigung des Stromausgangs kann ein Tiefpaß-Filter mit einstellbarer Filterzeitkonstante eingeschaltet werden. Bei einem Sprung am Eingang (100 %) steht nach Erreichen der Zeitkonstante am Ausgang ein Pegel von 63 %.
  • Seite 50 Konfigurierung Ausgang. Ausgangsstrom bei Error und HOLD. 1. Taste conf drücken. 2. Paßzahl 1200 eingeben. 3. Menügruppe Stromausgang mit Pfeiltasten auswählen. Für alle Menüpunkte dieser Menügruppe erscheint der code “o1.” im Display 4. Wahl der Menüpunkte mit enter-Taste, Stromausgang: Ändern mit Pfeiltasten (siehe Seite 51). Bestätigen (und weiter) mit enter.

  • Seite 51: Ausgangssignal Bei Hold

    code Display Aktion Auswahl 22 mA-Signal bei Fehlermeldung Auswahl mit Pfeiltaste (OFF / ON) Weiter mit enter Ausgangssignal bei HOLD LAST LAST: (LAST / FIX) bei HOLD wird der letzte Meßwert am Ausgang gehalten FIX: bei HOLD wird ein (vorzugebender) Wert am Ausgang gehalten Auswahl mit Pfeiltaste Weiter mit enter...

  • Seite 52: Temperaturkompensation

    Konfigurierung Temperaturkompensation 1. Taste conf drücken. 2. Paßzahl 1200 eingeben. 3. Menügruppe Temperaturkompensation mit Pfeiltasten auswählen. In dieser Menügruppe erscheint der code “tc.” im Display 4. Ändern mit Pfeiltasten (siehe Seite 53). Stromausgang: Bestätigen (und weiter) mit enter. 5. Beenden: Taste conf, dann enter Temp.-kompensation: Auswahl °C/°F Wahl Temperaturfühler...
  • Seite 53 Aktion Auswahl code Display °C Temperatureinheit festlegen Auswahl mit Pfeiltaste (°F) Weiter mit enter Pt100 Temperaturfühler auswählen (PT1000, Auswahl mit Pfeiltaste NTC30, Weiter mit enter NTC8,55) Auswahl Temperaturkompensation (Nicht für USP, Conc, Sal) (OFF OFF: Temperaturkompensation abgeschaltet Auswahl , Weiter mit enter nACL LIN: Lineare Temperaturkompensation mit...

  • Seite 54: Alarmeinstellungen

    Konfigurierung Alarmeinstellungen 1. Taste conf drücken. 2. Paßzahl 1200 eingeben. 3. Menügruppe Alarmeinstellungen mit Pfeiltasten auswählen. Für alle Menüpunkte dieser Menügruppe erscheint der code “AL.” im Display 4. Wahl der Menüpunkte mit enter-Taste, Stromausgang: Ändern mit Pfeiltasten (siehe Seite 55). Bestätigen (und weiter) mit enter.
  • Seite 55 code Display Aktion Auswahl Auswahl Sensocheck (ON / OFF) (kontinuierliche Überwachung der Sensoreigenschaften) Auswahl Taste Weiter mit enter Verzögerungszeit Alarm 0010 s (xxxx s) Auswahl Taste , Zahlenwert mit Taste , weiter mit enter LED im HOLD-Zustand (ON / OFF) Auswahl Taste weiter mit enter...

  • Seite 56: Paßzahlen Nach Fda 21 Cfr Part 11

    Paßzahlen nach FDA 21 CFR Part 11 Mit den einstellbaren Paßzahlen kann der Zugriff auf die Gerätefunktionen bei Bedarf geschützt werden. Ist dieser Schutz nicht erforderlich, so ist es empfehlenswert, mit den voreingestellten Paßzahlen zu arbeiten. Aufruf Paßzahl-Editor: Taste conf und Spezialisten-Paßzahl (Werkseinstellung: 1989). Display Aktion Bemerkung...

  • Seite 57: Bemerkung

    Display Aktion Bemerkung “Error-Info” Voreinstellung: Editieren: Pfeiltasten 0000 Weiter: enter Abbruch: conf “Konfigurierung” Voreinstellung: Editieren: Pfeiltasten 1200 Weiter: enter Abbruch: conf “Sensormonitor” Voreinstellung: Editieren: Pfeiltasten 2222 Weiter: enter Abbruch: conf “Stromgeber” Voreinstellung: Editieren: Pfeiltasten 5555 Weiter: enter Abbruch: conf Voreinstellung: “Paßzahl Spezialist”...

  • Seite 58: Kalibrierung

    Kalibrierung Die Kalibrierung paßt das Gerät an den Sensor an. Aktivieren Aktivieren mit cal Paßzahl eingeben: • 1100 Vorgabe der Zellkonstante • 0110 mit Kalibrierlösung • 1105 Produktkalibrierung • 1015 Abgleich Temperaturfühler Auswahl Taste , Zahlenwert mit Taste , weiter mit enter-Taste (Beenden mit cal, danach enter.) Der Schleifenstrom ist eingefroren (je Hold...
  • Seite 59 Hinweise zur Kalibrierung Mit Hilfe der Kalibrierung wird das Gerät an die Sensoreigenschaften angepaßt. Die Kalibrierung kann erfolgen durch: • Vorgabe der Zellkonstante (z. B. bei Reinstwasserzellen) • Ermittlung der Zellkonstante mit einer bekannten Kalibrierlösung • Probenentnahme (Produktkalibrierung) • Temperaturfühlerabgleich Anwendungshinweise: •...

  • Seite 60: Kalibrierung Durch Eingabe Der Zellkonstante

    Kalibrierung durch Eingabe der Zellkonstante Eingabe der Zellkonstante bei gleichzeitiger Anzeige des nicht temperaturkompensierten Leitfähigkeitswertes und der Temperatur. Display Aktion Bemerkung cal drücken, Paßzahl 1100 Gerät geht in den eingeben Hold-Zustand. Auswahl Taste , Zahlenwert mit Bei ungültiger Taste , weiter mit enter Paßzahl geht das Gerät zurück in den Meßmodus...
  • Seite 61 Display Aktion Bemerkung Das Gerät zeigt jetzt Sicherheitsabfrage Leitfähigkeit und Temperatur an. Der Meßwert wird wechselnd Ausgänge bleiben mit “Hold” in der Hauptanzeige nach Beenden der angezeigt, “enter” blinkt. Kalibrierung noch Kalibrierung beenden mit ca. 20 s im Hold- enter. Zustand.

  • Seite 62: Kalibrierung Mit Kalibrierlösung

    Kalibrierung mit Kalibrierlösung Eingabe des temperaturrichtigen Wertes der Kalibrierlösung mit gleichzeitiger Anzeige der Zellkonstanten Display Aktion Bemerkung cal drücken, Paßzahl 0110 Gerät geht in den eingeben Hold-Zustand; Auswahl Taste , Zahlenwert Bei ungültiger mit Taste Paßzahl geht das weiter mit enter Gerät zurück in den Meßmodus Kalibrierbereitschaft...
  • Seite 63 Display Aktion Bemerkung Die ermittelte Zellkonstante wird angezeigt. Mit enter bestätigen. Sensor reinigen und wieder in Sicherheitsabfrage den Prozeß bringen. Das Gerät zeigt jetzt Leitfähig- keit und Temperatur an. Der Meßwert wird wechselnd Ausgänge bleiben mit “Hold” in der Hauptanzeige nach Beenden der angezeigt, “enter”...

  • Seite 64: Produktkalibrierung

    Produktkalibrierung Kalibrierung durch Probenentnahme Die Produktkalibrierung erfolgt in der konfigurierten Meßgröße: Leitfähigkeit (µS/cm, mS/cm, S/m), spezifischer Widerstand (MΩ·cm). Während der Produktkalibrierung verbleibt der Sensor im Meßmedium. Die Messung wird nur kurz unterbrochen. Die Kalibrierung erfolgt ohne Tk-Verrechnung. Ablauf: Bei der Probennahme wird der aktuelle Meßwert im Gerät gespei- chert.
  • Seite 65 Display Aktion Bemerkung Bis der Probenwert Meßmodus: bestimmt wurde und eingegeben werden kann, schaltet das Gerät Durch Blinken des CAL- wieder in den Statusbalkens wird angezeigt, Meßmodus. daß die Produktkalibrierung noch nicht abgeschlossen ist. Anzeige (ca. 3 s) Produktkalibrierung 2. Schritt: Wenn der Probenwert vorliegt, erneuter Aufruf der Produktkalibrierung...

  • Seite 66: Abgleich Temperaturfühler

    Abgleich Temperaturfühler Display Aktion Bemerkung Kalibrierung anwählen Falsch eingestellte (cal drücken, Parameter verändern Paßzahl 1015 eingeben) die Meßeigenschaf- ten! Bei ungültiger Auswahl Taste , Zahlenwert mit Paßzahl geht das Taste , weiter mit enter. Gerät zurück in den Meßmodus. Kalibrierbereitschaft Gerät geht in den Hold-Zustand.

  • Seite 67: Diagnosefunktionen

    Diagnosefunktionen Eingabe/ Bemerkung Display Anzeige des Ausgangsstroms Im Meßmodus enter drücken. Die Temperaturanzeige wechselt für 5 s zur Ausgangsstromanzeige. Anzeige der aktuellen Kalibrierdaten (Cal-Info) 0000 Im Meßmodus cal drücken und die Paßzahl 0000 eingeben. In der Hauptanzeige wird die aktuelle Zellkonstante angezeigt.

  • Seite 68: Vorgabe Ausgangsstrom

    Diagnosefunktionen Eingabe/ Aktion / Bemerkung Display Vorgabe Ausgangsstrom 5555 zum Test der angeschlossenen Peripherie Im Meßmodus conf drücken, Paßzahl 5555 eingeben. Der in der Hauptanzeige angezeigte Ausgangsstrom kann verändert werden. Auswahl Taste , Zahlenwert mit Taste , weiter mit enter Der aktuelle Strom wird in der Nebenanzeige angezeigt.

  • Seite 69: Betriebszustände

    Betriebszustände Betriebs- zustand Messen Kalibrier-Info 20 s (cal) 0000 Error-Info 20 s (conf) 0000 Kalibrierung (cal) 1100 Temp.-Abgleich (cal) 1015 Produktkalibr. 1 (cal) 1105 Produktkalibr. 2 (cal) 1105 Konfigurierung 20 min (conf) 1200 Sensormonitor 20 min (conf) 2222 Stromgeber 20 min (conf) 5555 Erläuterung: aktiv...

  • Seite 70: Fehlermeldungen (Error Codes)

    Fehlermeldungen (Error Codes) Problem Fehler Display mögliche Ursache Sensor ERR 01 Meßwert • falsche Zellkonstante blinkt • Meßbereich unter- /überschritten • SAL > 45 ‰ • Sensoranschluß oder Kabel defekt • USP-Grenzwert überschritten ERR 02 Meßwert ungeeigneter Sensor blinkt Meßbereich Leitwert > 3500 mS ERR 98 “Conf”...

  • Seite 71: Mögliche Ursache

    Problem Symbol Fehler (blinkt) mögliche Ursache ERR 11 Stromausgang Strom kleiner 3,8 mA ERR 12 Stromausgang Strom größer 20,5 mA ERR 13 Stromausgang Stromspanne zu klein / zu groß ERR 33 Sensocheck: falscher / defekter Sensor/ Sensoface aktiv Polarisationseffekte am Sensor/ s.

  • Seite 72: Sensoface

    Sensoface (Sensocheck muß in der Konfigurierung aktiviert sein) Der kleine Smiley auf dem Display (Sensoface) gibt Hinweise über den Zustand des Leitfähigkeitssensors (Sensordefekt, Wartungsbedarf, zu große Kabelkapazität). Es werden deutliche Polarisation des Sensors oder eine zu hohe Kabelkapazität, z. B. bei einem ungeeigneten Kabel oder zu großer Kabellänge gemeldet.
  • Seite 73 Problem Display Status Sensordefekt Falscher Sensor oder Sensordefekt deutliche Polarisation des Sensors zu hohe Kabelkapazität (s. auch Fehlermeldung Err 33, S. 71). Temperatur- Temperatur außerhalb der fehler Meßbereiche von TK, Conc, SAL Hinweis: Ist eine sehr schnelle Reaktionszeit (t -Zeit) erforderlich, z. B. bei Trennschichtdetektion, sollte zur Verkürzung der Einstellzeit Sensocheck abgeschaltet werden (s.

  • Seite 74: Anhang

    Anhang Lieferprogramm und Zubehör Geräte Bestell-Nr. Stratos e 2211 Cond 2211 Cond Stratos e 2211 X Cond 2211 X Cond Montagezubehör Mastmontagesatz ZU 0274 Schalttafelmontagesatz ZU 0275 Schutzdach ZU 0276 Sensoren 2-Elektroden-Sensor SE 604 SE 604 2-Elektroden-Sensor ZU 0071 ZU 0071...

  • Seite 75: Empfohlene Speisegeräte

    Empfohlene Speisegeräte Bestell-Nr. Speisetrenner, Ex, 24 V AC/DC, Ausgang 0/4...20 mA WG 20 A2 Speisetrenner, Ex, 90...253 V AC, Ausgang 4...20 mA WG 21 A7 Speisetrenner, Ex, 90...253 V AC, HART, Ausgang 4...20 mA WG 21 A7 Opt. 470 Speisetrenner, Ex, 24 V AC/DC, Ausgang 4...20 mA WG 21 A7 Opt.

  • Seite 76: Technische Daten

    Technische Daten Eingang Leitfähigkeit Eingang für 2-El/4El-Sensoren Meßumfang Leitfähigkeit 4-El. 0,2 µS · c ... 1000 mS · c Leitfähigkeit 2-El. 0,2 µS · c ... 200 mS · c Meßbereiche Leitfähigkeit 0,000 ... 9,999 µS/cm 00,00 ... 99,99 µS/cm 000,0 ...
  • Seite 77 Sensorüberwachung Sensocheck Polarisationserkennung und Überwachung der Kabelkapazität Sensoface liefert Hinweise über den Zustand des Sensors (Sensocheck) Sensormonitor Anzeige der direkten Sensormeßwerte zur Validierung (Widerstand / Temperatur) USP-Funktion Wasserüberwachung in der Pharmazie (USP) Temperatureingang Pt100 / Pt1000/ NTC 30 kΩ / NTC 8,55 kΩ...
  • Seite 78 Technische Daten Schleifenstrom 4 ... 20 mA potentialfrei Speisespannung 14 ... 30 V Meßgröße Leitfähigkeit, spez. Widerstand, Konzentration oder Salinität Kennlinie linear oder logarithmisch Überbereich 22 mA bei Fehlermeldungen Ausgangsfilter Tiefpaß, Filterzeitkonstante 0 ... 120 s Betriebsmeßabweichung < 0,3 % vom Stromwert +0,05 mA Meßanfang/-ende konfigurierbar innerhalb des Meßbereiches min.
  • Seite 79 Servicefunktionen Stromgeber Schleifenstrom vorgebbar 3,8 ... 22,00 mA Geräteselbsttest automat Speichertest (RAM, ROM, EEPROM) Displaytest Anzeige aller Segmente Last Error Anzeige des letzten aufgetretenen Fehlers Sensormonitor Anzeige des direkten unkorrigierten Sensorsignals (Widerstand / Temperatur) Paßzahlen veränderbar nach FDA 21 CFR Part 11 “Electronic Signatures”...
  • Seite 80 Technische Daten Gehäuse Kunststoffgehäuse aus PBT (Polybutylen Terephtalat) Farbe blaugrau RAL 7031 Montage • Wandmontage • Mastbefestigung: Ø 40 ... 60 mm, 30 ... 45 mm • Schalttafeleinbau, Ausschnitt nach DIN 43 700 Abdichtung zur Schalttafel Abmessungen H 144 mm, B 144 mm, T 105 mm Schutzart IP 65/NEMA 4X (USA, Kanada: nur Innenanwendung)

  • Seite 82: Kalibrierlösungen

    Kalibrierlösungen Kaliumchlorid-Lösungen (Leitfähigkeit in mS/cm) Temperatur Konzentration [˚C] 0,01 mol/l 0,1 mol/l 1 mol/l 0,776 7,15 65,41 0,896 8,22 74,14 1,020 9,33 83,19 1,147 10,48 92,52 1,173 10,72 94,41 1,199 10,95 96,31 1,225 11,19 98,22 1,251 11,43 100,14 1,278 11,67 102,07 1,305 11,91...
  • Seite 83 Natriumchlorid-Lösungen (Leitfähigkeit in mS/cm) Temperatur Konzentration [˚C] 0,01 mol/l 0,1 mol/l gesättigt 0,631 5,786 134,5 0,651 5,965 138,6 0,671 6,145 142,7 0,692 6,327 146,9 0,712 6,510 151,2 0,733 6,695 155,5 0,754 6,881 159,9 0,775 7,068 164,3 0,796 7,257 168,8 0,818 7,447 173,4 0,839...

  • Seite 84: Konzentrationsverläufe

    Konzentrationsverläufe -01- Natriumchloridlösung NaCl χ [mS/cm] [°C] c [Gew%] Leitfähigkeit in Abhängigkeit von Stoffkonzentration und Mediumtemperatur für Natriumchloridlösung (NaCl) Stratos e 2211 (X) Cond...

  • Seite 85: Salzsäure Hcl

    -02- Salzsäure HCl χ [mS/cm] [°C] 1000 c [Gew%] Leitfähigkeit in Abhängigkeit von Stoffkonzentration und Mediumtemperatur für Salzsäure (HCl), Quelle: Haase/Sauermann/Dücker; Z. phys. Chem. Neue Folge, Bd. 47 (1965)
  • Seite 86 Konzentrationsverläufe -03- Natronlauge NaOH χ [mS/cm] [°C] 1000 c [Gew%] Leitfähigkeit in Abhängigkeit von Stoffkonzentration und Mediumtemperatur für Natronlauge (NaOH) Stratos e 2211 (X) Cond...
  • Seite 87 -04- Schwefelsäure H χ [mS/cm] [°C] 93,3 82,2 71,1 60,0 48,9 37,8 26,7 15,6 c [Gew%] Leitfähigkeit in Abhängigkeit von Stoffkonzentration und Mediumtemperatur für Schwefelsäure (H Quelle: Darling;Journal of Chemical and Engineering Data; Vol.9 No.3, July 1964...

  • Seite 88: Salpetersäure Hno

    Konzentrationsverläufe -05- Salpetersäure HNO χ [mS/cm] [°C] c [Gew%] Leitfähigkeit in Abhängigkeit von Stoffkonzentration und Mediumtemperatur für Salpetersäure (HN0 Quelle: Haase/Sauermann/Dücker; Z. phys. Chem. Neue Folge, Bd. 47 (1965) Stratos e 2211 (X) Cond...

  • Seite 90: Fm Control Drawing

    FM Control Drawing Stratos e 2211 (X) Cond...

  • Seite 92: Csa Control Drawing

    CSA Control Drawing Conductivity Measuring Loop Terminals Uo, Vsc Io, Isc Co, Ca Lo, La 1, 2, 3, 4, 5, 6 IIC (GRP A, B) 143mA 357mW 3µF 1.3mH IIB (GRP C) 143mA 357mW 9µF IIC (GRP D) 143mA 357mW 24µF 10mH Temperature Measuring Loop...

  • Seite 94: Fachbegriffe

    Fachbegriffe χ Leitfähigkeit Leitfähigkeit [S/cm] = G [S] · c [1/cm] Leitfähigkeits- Es können 2- oder 4-Elektroden-Sensoren sensor angeschlossen werden. Die Zellkonstante des verwendeten Sensors muß parametriert oder mit einer Kalibrierlösung unter Berücksichtigung der Temperatur ermittelt werden. Für induktive Sensoren wird eine spezielle Gerätevariante (Stratos e 2211 (X) CondI) angeboten.

  • Seite 95: Index

    Index 22 mA-Signal bei Fehlermeldung ....51 Abgleich Temperaturfühler......66 Alarm.
  • Seite 96 Index EG-Baumusterprüfbescheinigung ....10 EG-Konformitätserklärung ......8 Empfohlene Speisegeräte.
  • Seite 97 Kalibrierlösungen ....... . 82 Kalibrierung ........58 Anzeige der aktuellen Kalibrierdaten .
  • Seite 98 Index Mastmontagesatz ....... 16 Meßbereich über 3 Dekaden ..... . . 47 Messung .
  • Seite 99 Tastatur ........30 Technische Daten .

  • Seite 100: Paßzahlen (Werkseinstellung)

    Paßzahlen (Werkseinstellung) Die Paßzahlen erlauben einen Schnellzugriff auf die Funktionen Kalibrierung Taste+Paßzahl Beschreibung Seite Cal-Info 0000 1100 Kalibrierung. Eingabe Zellkonstante 0110 Kalibrierung. Kalibrierlösung Produktkalibrierung 1105 Abgleich Temperaturfühler 1015 Konfigurierung Seite Taste+Paßzahl Beschreibung Error-Info 0000 Anzeige letzter Fehler und Löschen Konfigurierung 1200 Sensormonitor 2222...
