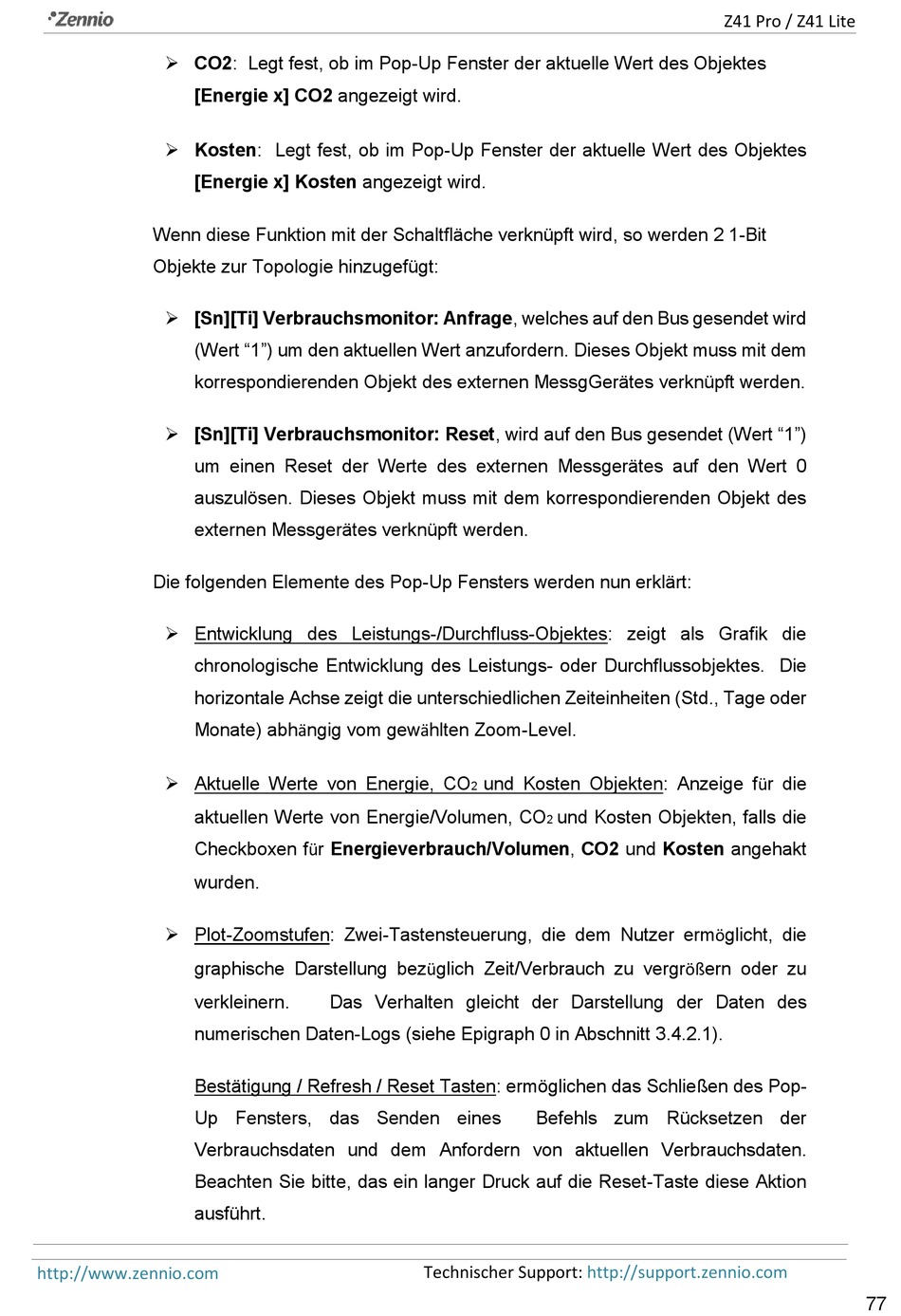

Zennio z41pro Handbuch Seite 77

 CO2: Legt fest, ob im Pop-Up Fenster der aktuelle Wert des Objektes
[Energie x] CO2 angezeigt wird.
 Kosten: Legt fest, ob im Pop-Up Fenster der aktuelle Wert des Objektes
[Energie x] Kosten angezeigt wird.
Wenn diese Funktion mit der Schaltfläche verknüpft wird, so werden 2 1-Bit
Objekte zur Topologie hinzugefügt:
 [Sn][Ti] Verbrauchsmonitor: Anfrage, welches auf den Bus gesendet wird
(Wert "1") um den aktuellen Wert anzufordern. Dieses Objekt muss mit dem
korrespondierenden Objekt des externen MessgGerätes verknüpft werden.
 [Sn][Ti] Verbrauchsmonitor: Reset, wird auf den Bus gesendet (Wert "1")
um einen Reset der Werte des externen Messgerätes auf den Wert 0
auszulösen. Dieses Objekt muss mit dem korrespondierenden Objekt des
externen Messgerätes verknüpft werden.
Die folgenden Elemente des Pop-Up Fensters werden nun erklärt:
 Entwicklung des Leistungs-/Durchfluss-Objektes: zeigt als Grafik die
chronologische Entwicklung des Leistungs- oder Durchflussobjektes. Die
horizontale Achse zeigt die unterschiedlichen Zeiteinheiten (Std., Tage oder
Monate) abhängig vom gewählten Zoom-Level.
 Aktuelle Werte von Energie, CO
aktuellen Werte von Energie/Volumen, CO
Checkboxen für Energieverbrauch/Volumen, CO2 und Kosten angehakt
wurden.
 Plot-Zoomstufen: Zwei-Tastensteuerung, die dem Nutzer ermöglicht, die
graphische Darstellung bezüglich Zeit/Verbrauch zu vergrößern oder zu
verkleinern.
numerischen Daten-Logs (siehe Epigraph 0 in Abschnitt 3.4.2.1).
Bestätigung / Refresh / Reset Tasten: ermöglichen das Schließen des Pop-
Up Fensters, das Senden eines
Verbrauchsdaten und dem Anfordern von aktuellen Verbrauchsdaten.
Beachten Sie bitte, das ein langer Druck auf die Reset-Taste diese Aktion
ausführt.
http://www.zennio.com
und Kosten Objekten: Anzeige für die
2
Das Verhalten gleicht der Darstellung der Daten des
Technischer Support:
und Kosten Objekten, falls die
2
Befehls zum Rücksetzen der
http://support.zennio.com
Z41 Pro / Z41 Lite
77
