Der Parameter Verhalten dient zur Einstellung, auf welche Art der Binärwert auf
den Bus gesendet wird. Zur Auswahl stehen folgende Möglichkeiten:
Das Dropdown-Menü des Parameters Button (in the middle) ermöglicht das
Wählen eines Symbols für die Schaltfläche.
Wichtig: Sämtliche Symbole für das Z41 finden sich in der "Z41 Pro / Lite Icon
list", verfügbar auf www.zennio.com.
b) Steuerung numerischer Konstanten
Soll über die Bedienfläche eine numerische Konstante gesendet werden, so
http://www.zennio.com
Umschalten: Das Betätigen der Schaltfläche sendet abwechselnd den
Wert "1" oder "0". Beim ersten Druck wird eine "1" gesendet, beim zweiten
eine "0", beim dritten eine "1" usw.
0: Eine "0" wird gesendet, sobald die Schaltfläche berührt wird.
1: Eine "1" wird gesendet, sobald die Schaltfläche berührt wird.
Kurz 1 – Lang 0: Kurzes Drücken sendet den Wert "1", langes Drücken
löst das Senden des Wertes "0" aus.
Kurz 0 – Lang 1: Kurzes Drücken sendet den Wert "0", langes Drücken
löst das Senden des Wertes "1" aus..
Drücken 0 – Loslassen 1: Der Wert "0" wird gesendet, wenn die
Schaltfläche berührt wird, sobald die Schaltfläche losgelassen wird,
wird der Wert "1" auf den Bus geschickt.
Drücken 1 – Loslassen 0: Der Wert "1" wird gesendet, wenn die
Schaltfläche berührt wird, sobald die Schaltfläche losgelassen wird,
wird der Wert "0" auf den Bus geschickt.

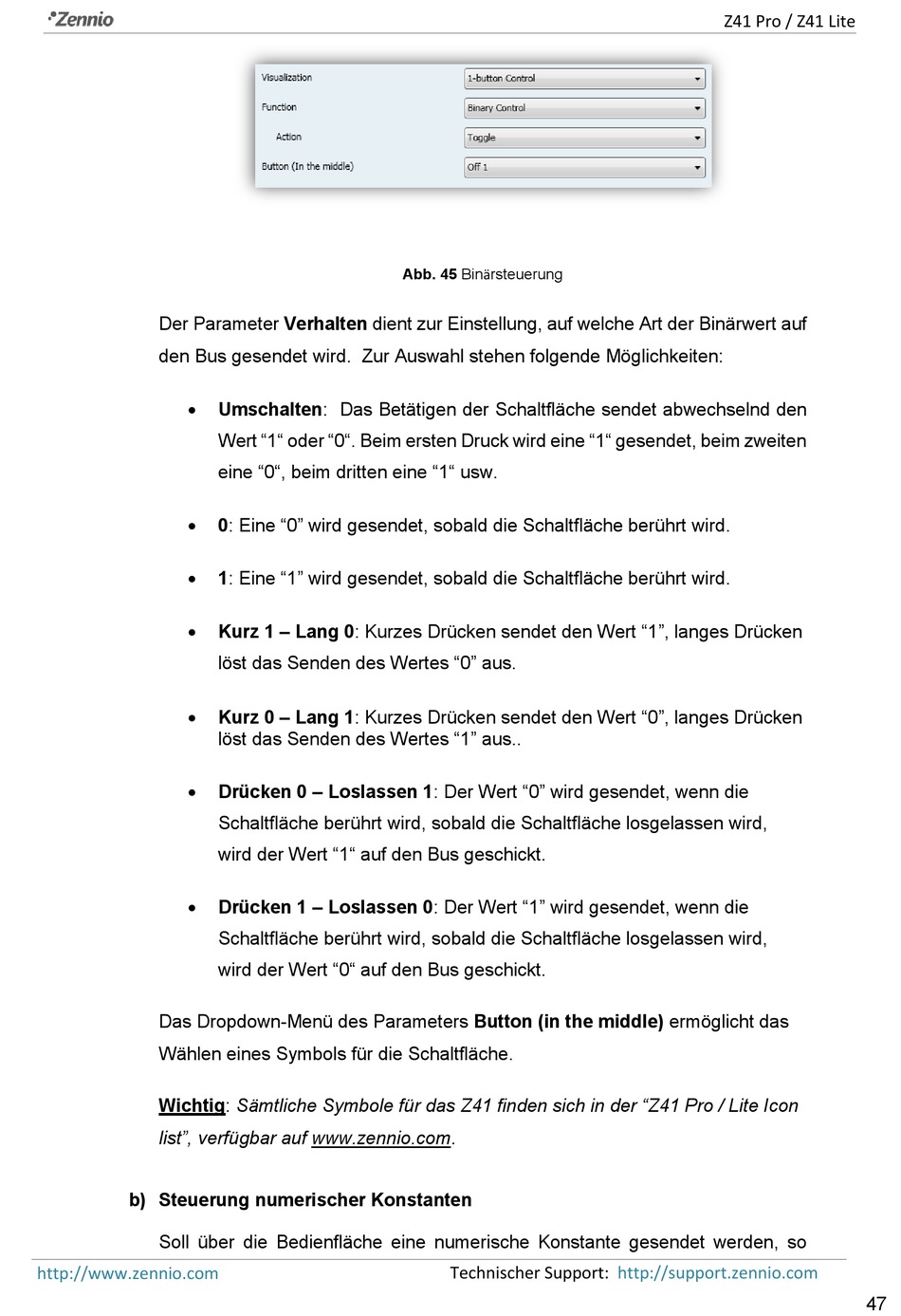

Abb. 45 Binärsteuerung
