Zennio Z70 v2 Technische Dokumentation

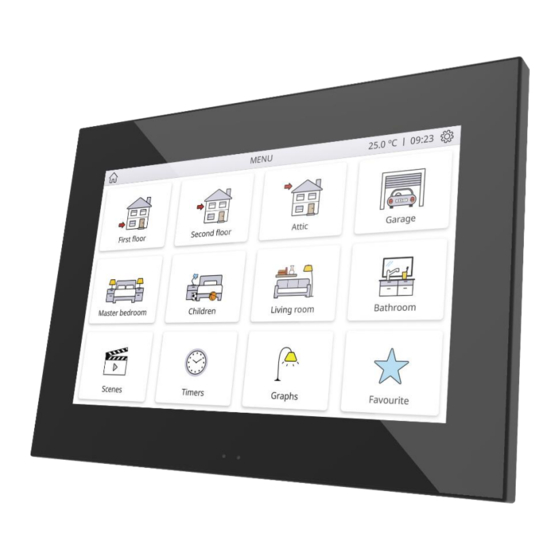

Kapazitives Farb-Touchpanel mit 7''Display
ZVIZ70V2
FEATURES
•
Kapazitives 7-Zoll-Farbtouchpanel (1280 x 800 Pixel)
•
LCD Display mit16 Millionen Farben
•
Näherungs- und Helligkeitssensor
•
Lautsprecher für akustische Benachrichtigungen
•
Thermostat
•
Optionale Funktionen je nach Lizenztyp (separat erhältlich): Fernbedienung über
App, Video-Intercom und interne Anrufe
•
4 analog/digitale Eingänge
•
Integrierter Temperaturfühler
•
Externe 24-29VDC Spannungsvers. benötigt.
•
Micro-USB-Anschluss für Firmware-Updates und zusätzliche Funktionen
•
Ethernet Anschluss
•
Kompletter Datenerhalt bei Busspannungsausfall
•
Integrierter Busankoppler
•
Abmessungen 189 x 137 x 37mm (11,8mm von Wand)
•
Bündige Montage in Standard Doppel-Geräte-Verbindungsdose
•
Erfüllt CE (CE-Zeichen auf Rückseite).
1. Touchscreen
6. Programmier-LED
Programmier--Taste: kurzer Tastendruck = Programmiermodus. Wird Busspannung bei gedrückter Taste aufgelegt = Safe Mode.
Programmier-LED: Programmiermodus (rot). Rot blinkend (alle 0,5Sek.) = Safe Mode. Während Startphase oder Busreset = blinkt rot (kurz).
ALLGEMEINE SPEZIFIKATIONEN
KONZEPT
Geräteart
Betriebsspannung
Spannungsbereich
KNX
Maximale
Spannungsversorgung
Leistungsaufnahme
Anschlussart
Externe Spannungsversorgung
Umgebungstemperatur
Lagertemperatur
Relative Luftfeuchtigkeit
Relative Luftfeuchtigkeit bei Lagerung
Zusätzliche Eigenschaften
Schutzart
Betriebsart
Betätigungsart
Elektrische Aufforderungsperiode
Schutzart
Installation
Mindestabstände
Verhalten bei Busspannungsausfall
Verhalten bei Busspannungswiederkehr
Betriebsanzeige
Gewicht
CTI Index der Platine
Gehäusematerial
¹ Max. Leistungsaufnahme im Worst-- Case-Szenario (KNX Fan-In Modell).
© Zennio Avance y Tecnología S.L.
2. Helligkeits-/ und
Näherungssensor
7. KNX Anschluß 8. Micro-USB Anschluß
Spannung
29VDC (standard)
24VDC¹
Edition 2
1
2
3. A/D Eingänge. 4. Eingang
Spannungsversorgung
9. Ethernet-Anschluss
BESCHREIBUNG
Elektrisches Steuergerät
29VDC SELV
21..31VDC
mA
5
10
Standard TP1 Busanschluss für 0.80mm Ø, starre Ader
24 - 29 VDC. Maximale Leistungsaufnahme 375mA (24VDC) -
300mA (29VDC).
5°C ... +45°C
-20°C ... +55°C
5 ... 95%
5 ... 95%
Klasse B
III
Dauerbetrieb
Type 1
Lang
IP20, saubere Umgebung
Mit bündig montiertem Einbaudose und Befestigung durch
Druckklemmen
Nicht benötigt
Datenerhalt wie parametriert
Datenwiederherstellung wie parametriert
Programmier- LED
Hintergrundbeleuchtung des Displays wie parametriert.
470g
175V
PC+ABS FR V0 Halogenfrei
Weitere Informationen www.zennio.com
Z70 v2
TECHNISCHE DOKUMENTATION
4
3
8
9
10
6
5

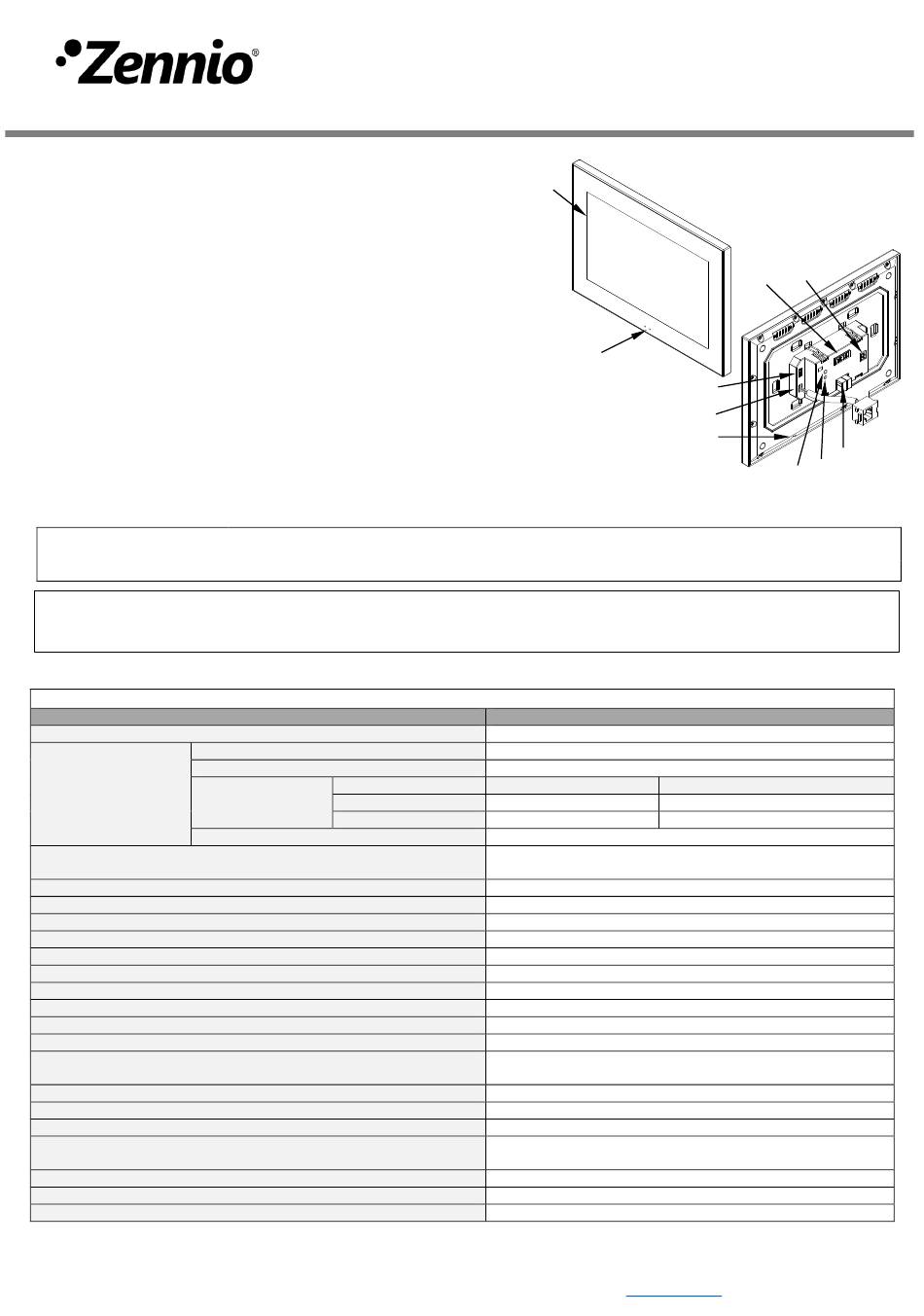

Abb. 1: Z70 v2
5. Programmiertaste
10. Temperaturfühler
mW
145
240
rot = Programmiermodus
Seite 1/2
