Zennio z41pro Handbuch Seite 51

b) Binärsteuerung (Text)
Die
Kommunikationsobjekt [Sn][Ti] Binärsteuerung, an den Bus, während das
Statusobjekt [Sn][Ti] Binäranzeige für das Rückmeldeobjekt innerhalb des
Bedienfeldes zuständig ist.
Die Parameter sind wie folgt:
 Aktion: Hier wird der Wert eingestellt, der von den Touch-Buttons
gesendet wird. Möglich sind: "Links 0, Rechts 1" (voreingestellt) oder
"Links 1, Rechts 0".
 Text Aus und Text Ein: Legt fest, welcher Text für die beiden Zustände
(0 / 1) des Kommunikationsobjektes [Sn][Ti] Binäranzeige annimmt, die
automatisch aktualisiert werden wenn ein Befehl über das Steuerobjekt
gesendet wird. Es können auch Werte vom Bus empfangen werden.
c) Schieberegler (Symbol)
Diese Bedienfläche ähnelt im Verhalten der Binären Statusanzeige (Symbol). Es
ist hier jedoch möglich, bis zu 6 Zustände festzulegen (einstellbar über den #
Anzahl der Werte Parameter) anstelle von zwei. Im Gegensatz zur
Binärsteuerung (Symbol) entsprechen die Zustände des Schiebereglers Werten
zwischen 0 und 255, Kommunikationsobjekt ([Sn][Ti] Schieberegler) und das
zugehörige Statusobjekt ([Sn][Ti] Schiebregler-Anzeige) sind 1-Byte Objekte.
http://www.zennio.com
Schaltfläche sendet

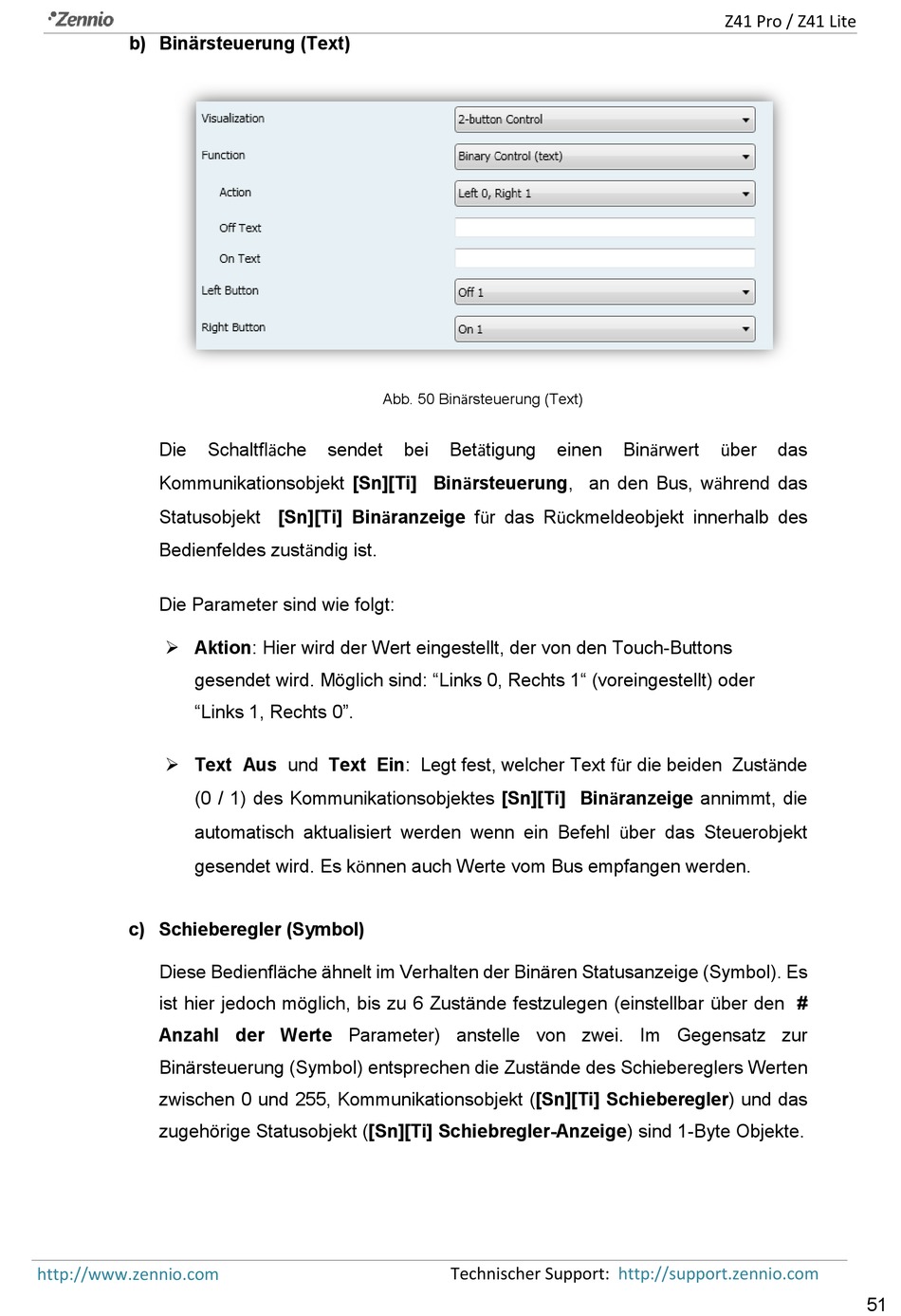

Abb. 50 Binärsteuerung (Text)
bei Betätigung
Technischer Support:
Z41 Pro / Z41 Lite
einen Binärwert über
http://support.zennio.com
das
51
