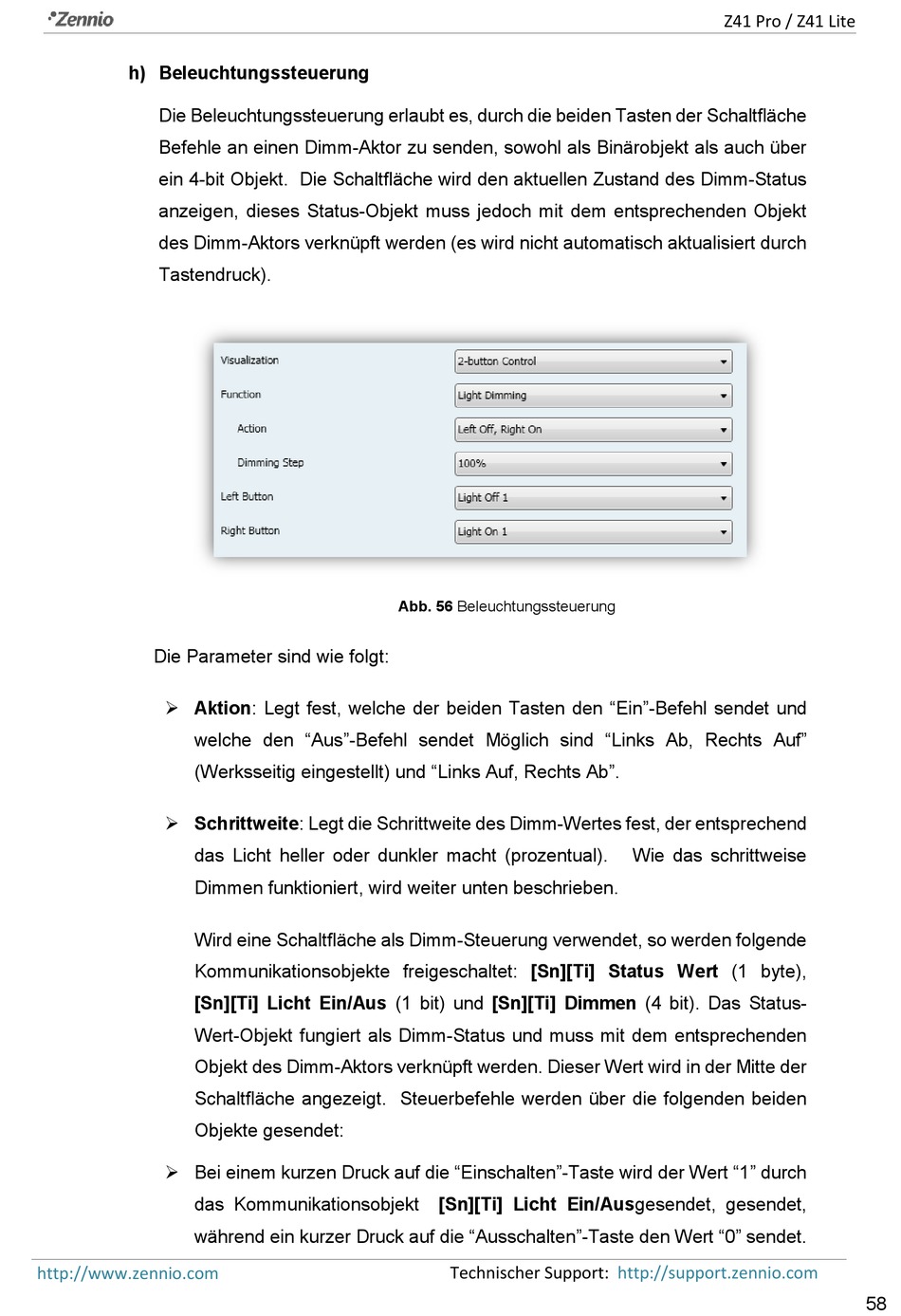

Zennio z41pro Handbuch Seite 58

h) Beleuchtungssteuerung
Die Beleuchtungssteuerung erlaubt es, durch die beiden Tasten der Schaltfläche
Befehle an einen Dimm-Aktor zu senden, sowohl als Binärobjekt als auch über
ein 4-bit Objekt. Die Schaltfläche wird den aktuellen Zustand des Dimm-Status
anzeigen, dieses Status-Objekt muss jedoch mit dem entsprechenden Objekt
des Dimm-Aktors verknüpft werden (es wird nicht automatisch aktualisiert durch
Tastendruck).
Die Parameter sind wie folgt:
 Aktion: Legt fest, welche der beiden Tasten den "Ein"-Befehl sendet und
welche den "Aus"-Befehl sendet Möglich sind "Links Ab, Rechts Auf"
(Werksseitig eingestellt) und "Links Auf, Rechts Ab".
 Schrittweite: Legt die Schrittweite des Dimm-Wertes fest, der entsprechend
das Licht heller oder dunkler macht (prozentual).
Dimmen funktioniert, wird weiter unten beschrieben.
Wird eine Schaltfläche als Dimm-Steuerung verwendet, so werden folgende
Kommunikationsobjekte freigeschaltet: [Sn][Ti] Status Wert (1 byte),
[Sn][Ti] Licht Ein/Aus (1 bit) und [Sn][Ti] Dimmen (4 bit). Das Status-
Wert-Objekt fungiert als Dimm-Status und muss mit dem entsprechenden
Objekt des Dimm-Aktors verknüpft werden. Dieser Wert wird in der Mitte der
Schaltfläche angezeigt. Steuerbefehle werden über die folgenden beiden
Objekte gesendet:
 Bei einem kurzen Druck auf die "Einschalten"-Taste wird der Wert "1" durch
das Kommunikationsobjekt [Sn][Ti] Licht Ein/Ausgesendet, gesendet,
während ein kurzer Druck auf die "Ausschalten"-Taste den Wert "0" sendet.
http://www.zennio.com
Abb. 56 Beleuchtungssteuerung
