Zennio z41pro Handbuch Seite 53

Die Parameter sind wie folgt:
 # Anzahl der Werte: Die Anzahl der Zustände (0 – 6) werden hier festgelegt.
Für jeden gewählten Zustand erscheint ein neuer Parameter Wert und Text.
Wert n entspricht einem Wert zwischen 0 und 255, Symbol n ist das
zugehörige Darstellungssymbol.
 Wert
Kommunikationsobjekt durch aktivieren der Schaltfläche auf den Bus
gesendet wird. Die Schaltfläche nimmt dabei den Text j an.
 Text j: Der Text wird automatisch in der Schaltfläche angezeigt, sobald das
Statusobjekt entsprechend dem oben eingestellten Wert automatisch
aktualisiert wird.
e) Numerische Steuerung
Soll mit der Schaltfläche eine der 6 numerischen Funktionen ausgeführt werden,
so wird durch Aktivierung der Schaltfläche durch den Nutzer ein bestimmter
numerischer Wert durch das Kommunikationsobjekt auf den Bus gesendet.
Dieser Wert wird jedes Mal erhöht oder reduziert sobald der Nutzer die
Schaltfläche berührt. Die Schaltfläche selber zeigt immer den aktuellen
numerischen Wert des Status-Objektes an, der automatisch aktualisiert wird,
sobald ein Steuerbefahl auf den Bus gesendet wird, allerdings kann dieses
Objekt auch Werte vom Bus empfangen.
Tabelle 3 zeigt für jede der 6 Funktionen den erlaubten Wertebereich und den
Namen des Kommunikationsobjektes und Statusobjektes.
http://www.zennio.com

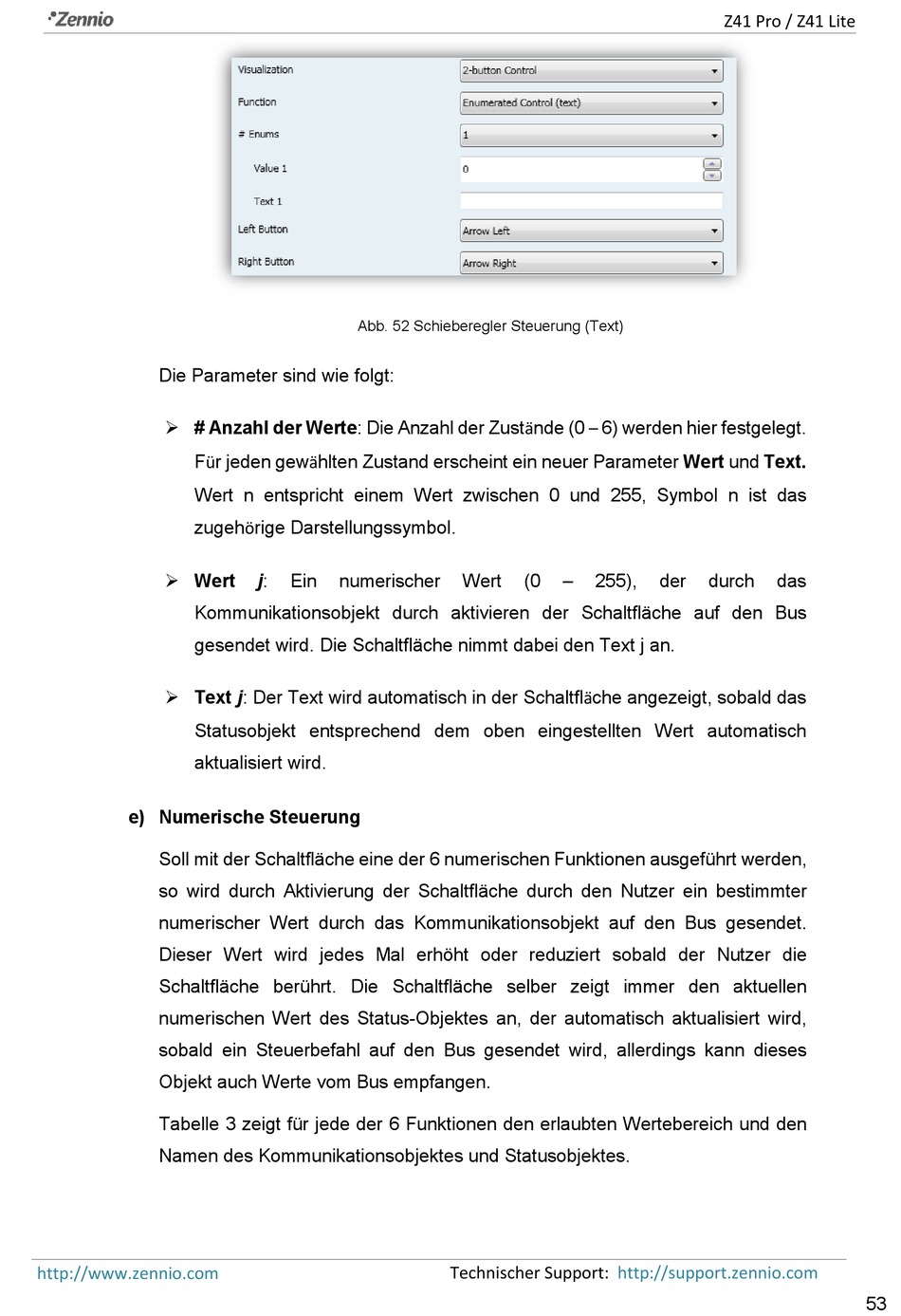

Abb. 52 Schieberegler Steuerung (Text)
j: Ein numerischer Wert (0 – 255),
Technischer Support: http://support.zennio.com
Z41 Pro / Z41 Lite
der durch das
53
