Zennio z41pro Handbuch Seite 50

durchgeführt werden, die einen gewissen Statuswert erhöht oder verkleinert,
so wird nur der letzte vom Nutzer gewählte Wert auf den Bus gesendet, um zu
Vermeiden, das sämtliche Zwischenschritte über den Bus gesendet werden.
Der Funktion Parameter öffnet ein Dropdown-Menü, in dem die Funktion der
entsprechenden Schaltfläche ausgesucht werden kann.
Funktionen und entsprechenden Parameter sind wie folgt:
a) Binärsteuerung (Symbol)
Die
Kommunikationsobjekt [Sn][Ti] Binärsteuerung, an den Bus, während das
Statusobjekt [Sn][Ti] Binäranzeige für das Rückmeldeobjekt innerhalb des
Bedienfeldes zuständig ist.
Die Parameter sind wie folgt:
 Aktion: Hier wird der Wert eingestellt, der von den Touch-Buttons
gesendet wird. Möglich sind: "Links 0, Rechts 1" (voreingestellt) oder
"Links 1, Rechts 0".
 Symbol Aus und Symbol Ein: In diesem Dropdown-Menü können die
Anzeigesymbole eingestellt werden, die die beiden Zustände (0 / 1) des
Kommunikationsobjektes [Sn][Ti] Binäranzeige annimmt, die automatisch
aktualisiert werden wenn ein Befehl über das Steuerobjekt gesendet wird.
Es können auch Werte vom Bus empfangen werden.
http://www.zennio.com
Schaltfläche sendet

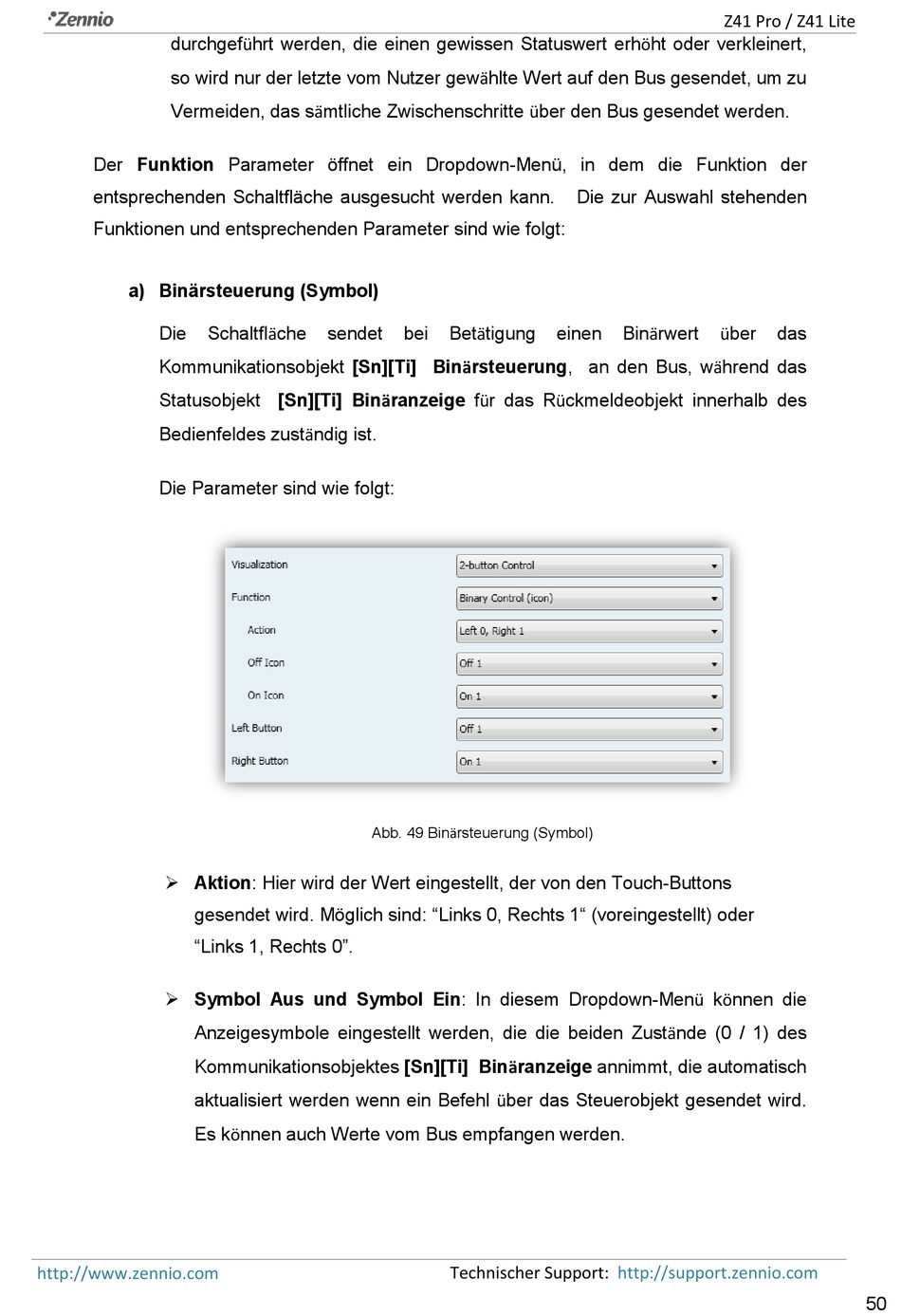

Abb. 49 Binärsteuerung (Symbol)
bei Betätigung einen
Technischer Support:
Z41 Pro / Z41 Lite
Die zur Auswahl stehenden
Binärwert über
http://support.zennio.com
das
50
