Zennio z41pro Handbuch Seite 52

Die Parameter sind wie folgt:
 # Anzahl der Werte: Die Anzahl der Zustände (0 – 6) werden hier festgelegt.
Für jeden gewählten Zustand erscheint ein neuer Parameter Wert und
Symbol. Wert n entspricht einem Wert zwischen 0 und 255, Symbol n ist
das zugehörige Darstellungssymbol.
 Wert
Kommunikationsobjekt durch aktivieren der Schaltfläche auf den Bus
gesendet wird. Die Schaltfläche nimmt dabei das Symbol j an.
 Symbol j: Das Anzeigesymbol wird automatisch in der Schaltfläche
angezeigt, sobald das Statusobjekt entsprechend dem oben eingestellten
Wert automatisch aktualisiert wird.
d) Schieberegler (Text)
Diese Bedienfläche ähnelt im Verhalten der Binären Statusanzeige (Symbol). Es
ist hier jedoch möglich, bis zu 6 Zustände festzulegen (einstellbar über den #
Anzahl der Werte Parameter) anstelle von zwei. Im Gegensatz zur
Binärsteuerung (Symbol) entsprechen die Zustände des Schiebereglers Werten
zwischen 0 und 255, Kommunikationsobjekt ([Sn][Ti] Schieberegler) und das
zugehörige Statusobjekt ([Sn][Ti] Schiebregler-Anzeige) sind 1-Byte Objekte.
http://www.zennio.com

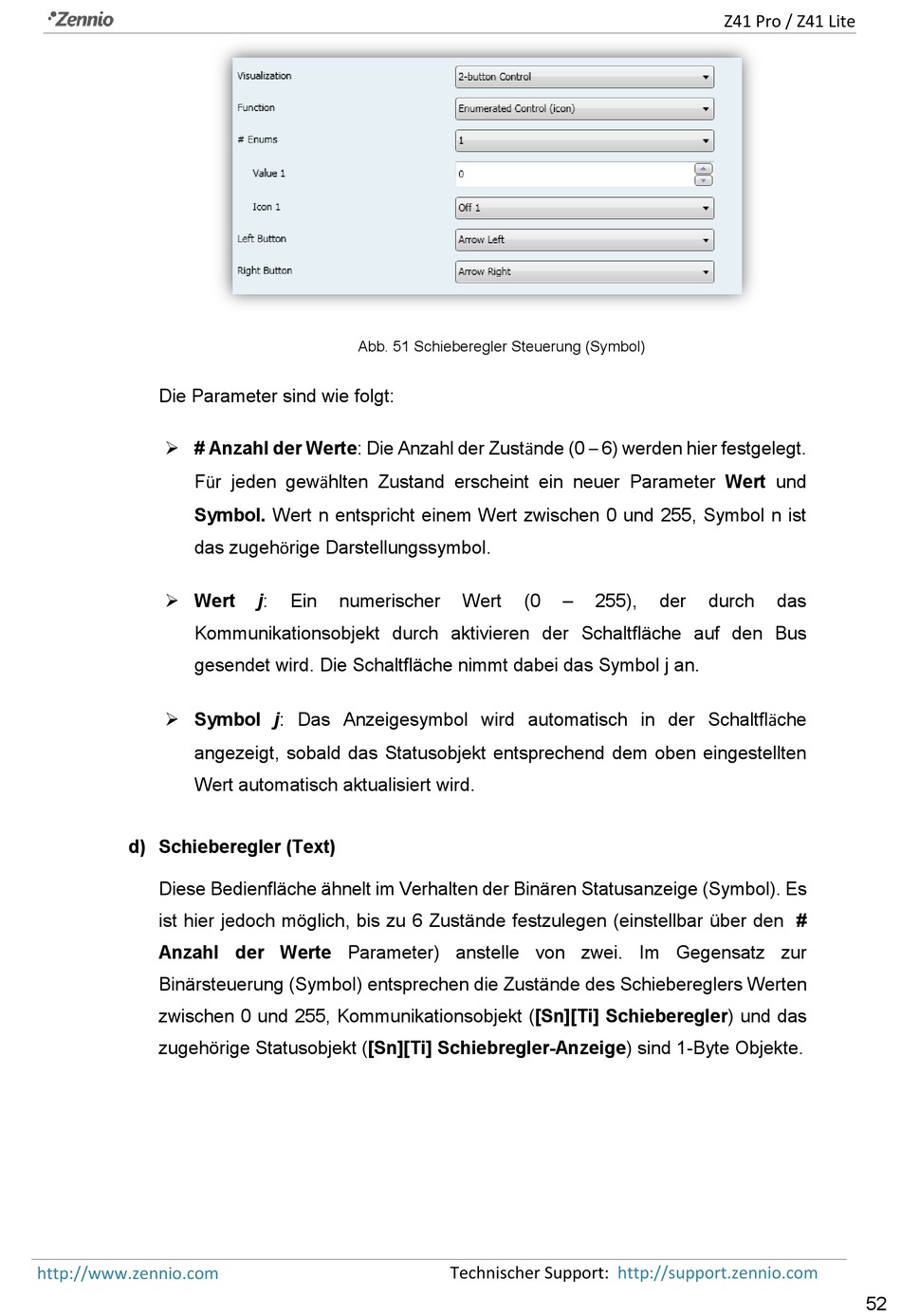

Abb. 51 Schieberegler Steuerung (Symbol)
j: Ein numerischer Wert (0 – 255),
Technischer Support: http://support.zennio.com
Z41 Pro / Z41 Lite
der durch das
