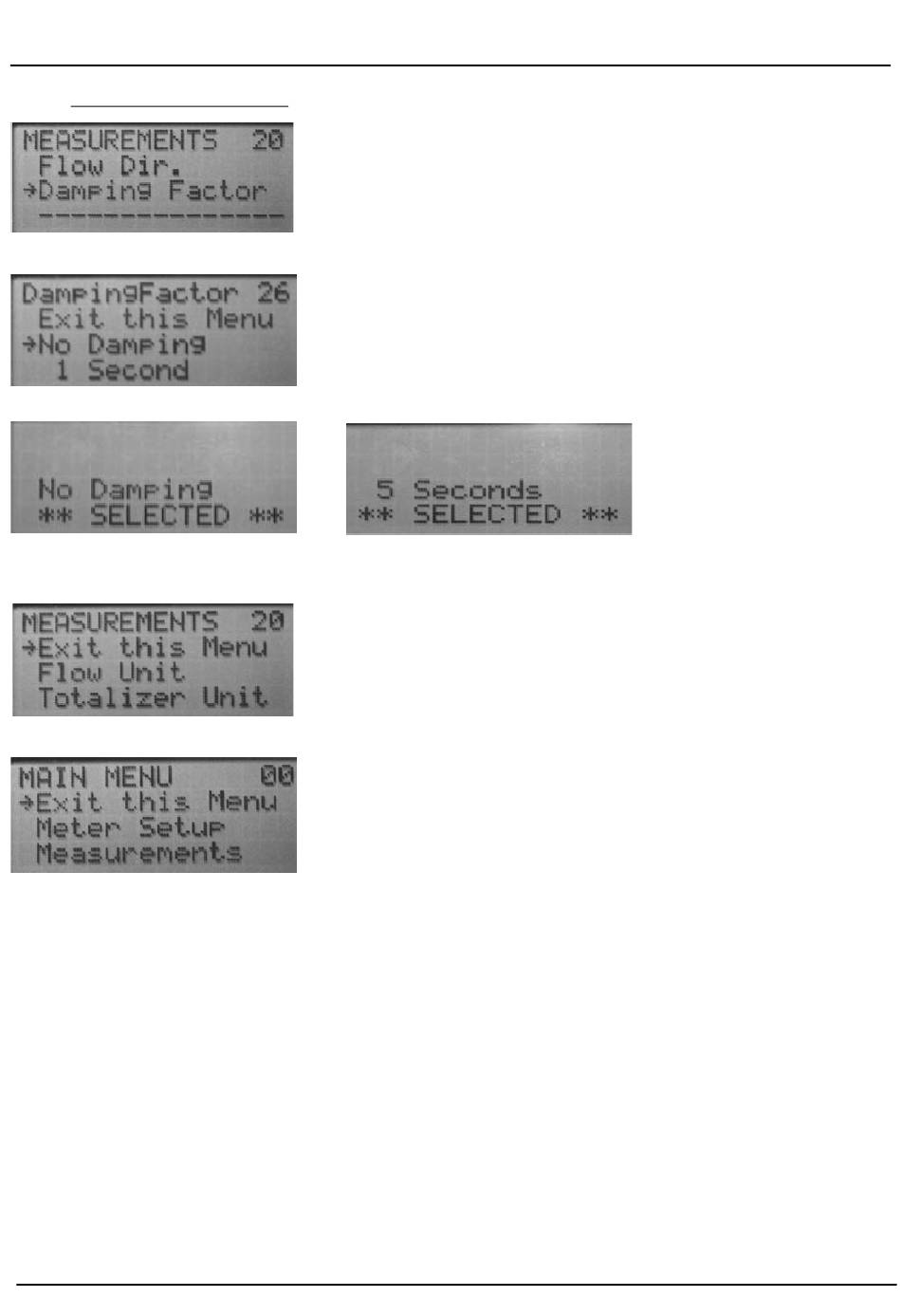

Programmierung des Messumformers ModMAG® M4000
5.5.6
EINSTELLUNG DER DÄMPFUNG
Für zwei Sekunden wird eine Statusanzeige angezeigt, dann erscheint wieder die MEASUREMENTS 20" Anzeige.
Seite 40
1. In der "MEASUREMENTS 20" Anzeige den Pfeil auf "Damping Factor"
navigieren.
2. E zum Öffnen der "DampingFactor 26" Anzeige betätigen.
3. Mit dem Pfeil "No Damping" oder einen der Zeitrahmen anwählen.
4. E zum Verlassen der "MEASUREMENT 20" anzeige betätigen, es erscheint
die "MAIN MENU 00" Anzeige.
5. E zum Verlassen der "MAIN MENU 00" Anzeige betätigen, es erscheint die
Hauptanzeige.
MID_M4000_BA_Ex_01_0255
Mai 2019
