Ausrichtung des Messgerätes
Magnetisch-induktive Durchflussmesser können in jeder Rohrausrichtung präzise arbeiten und einen volumetrischen
Durchfluss sowohl in Vorwärts- als auch in Rückwärtsrichtung messen.
HINWEIS:
Ein Pfeil in Vorwärtsrichtung ist auf dem Sensoretikett aufgedruckt.
3.4.1
VERTIKALE POSITIONIERUNG
Magnetisch-induktive Durchflussmesser funktionieren optimal, wenn sie vertikal positioniert werden und sie die Flüssigkeit in
einem geschlossenen, gefüllten Rohr nach oben durchfließt.
Eine vertikale Positionierung des Gerätes gewährleistet, dass das Rohr auch bei niedrigem Durchfluss und bei niedrigem
Druck immer vollständig gefüllt bleibt. Zudem wird die Ansammlung von Feststoffen oder Ablagerungen an der Auskleidung
und/oder an den Elektroden vermieden.
HINWEIS:
Den Angaben auf dem "Durchfluss vorwärts"-Etikett am Gerät ist Folge zu leisten und das Gerät ist entsprechend
zu installieren.
3.4.2
HORIZONTALE POSITIONIERUNG
Bei einer horizontal verlaufenden Rohrleitung ist der Sensor mit der Messelektroden-achse in einer horizontalen Ebene an die
Rohrleitung zu installieren (3 und 9 Uhr).
Durch eine solche Anordnung wird eine Ansammlung von Feststoffen oder Ablagerungen an den Elektroden vermieden.
Mai 2019
Standort, Ausrichtung und Anwendung des Messgerätes/Messumformers

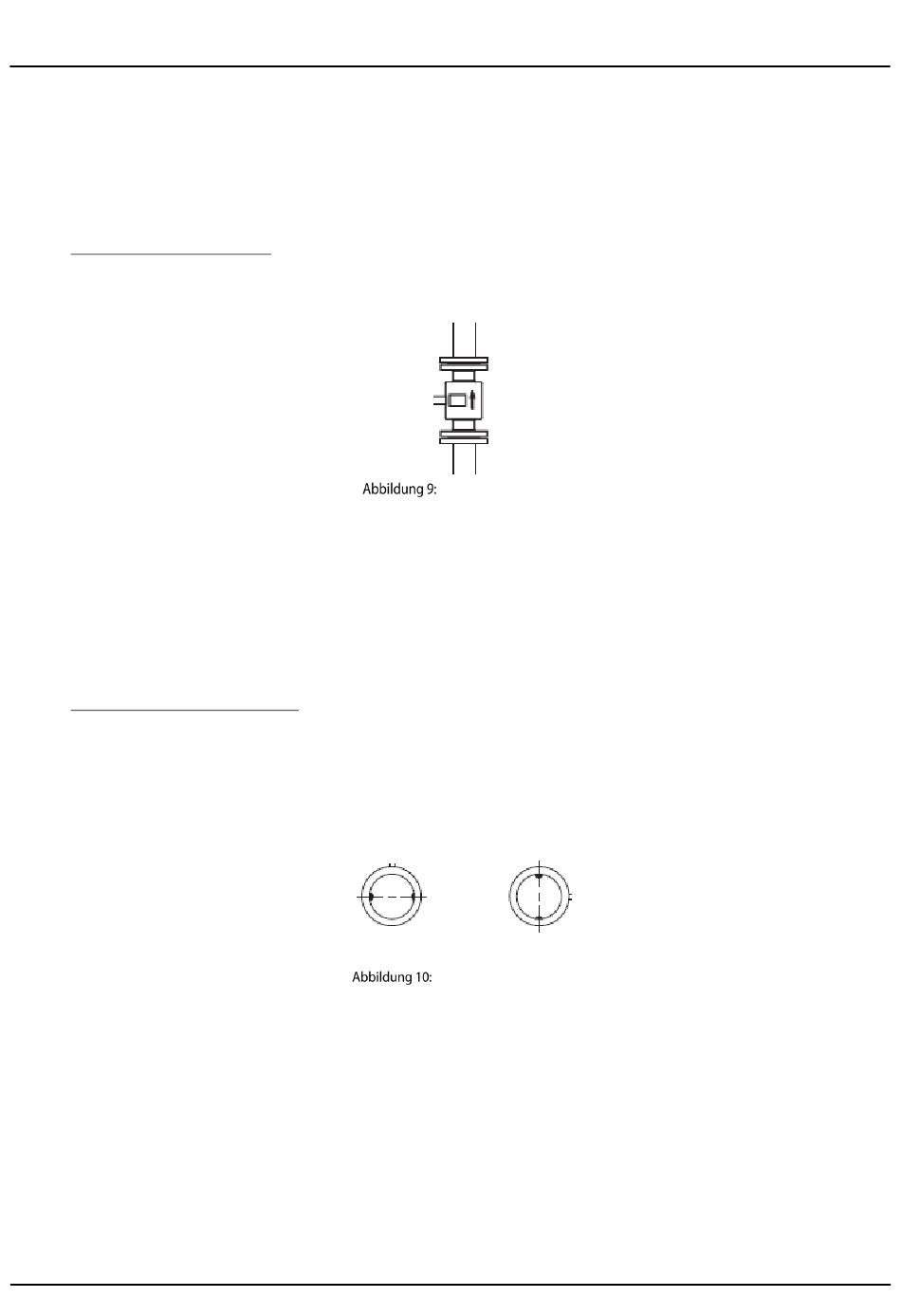

Vertikale Positionierung
Elektroden-
ebene
Elektroden-
ebene
Richtig
Falsch
Horizontale Positionierung
MID_M4000_BA_Ex_01_0255
Seite 9
