Programmierung des Messumformers ModMAG® M4000
5.5.10
IMPULSBREITE
5.5.11
GRENZWERT
HINWEIS:
Dies gilt nur für den Durchflussgrenzwert. S. Digitaler Ausgang #1" im Kapitel 5.4.
1. In der "DIG OUTPUT 1 33" Anzeige den Pfeil auf "Set point min" navigieren.
2. E zum Öffnen der "SET PT MIN 3F" Anzeige betätigen.
3. + oder – zum Erhöhen oder Verringern der unterstrichenen Zahl für die gewünschte Ziffernstelle betätigen.
4. E betätigen, um das Unterstreichungszeichen zur nächsten Ziffer zu bewegen und auswählen. Um eine Ziffer zu
überspringen, E betätigen. Das Unterstreichungs-zeichen springt zur nächsten Ziffer.
HINWEIS:
Wenn die Durchflussrate unter den minimalen Grenzwert fällt, wird der digitale Ausgang aktiviert (in Prozent vom
Skalenendwert angegeben).
5. Wenn alle Ziffern eingestellt sind, E betätigen. Der von Ihnen eingegebene Mindestsollwert/Setpoint minimum ist nun im
System programmiert und es erscheint wieder die DIG output 1 33 Anzeige.
6. In der "DIG OUTPUT 1" Anzeige den Pfeil auf "Set point max" navigieren.
7. E zum Öffnen der "SET PT max 3G" Anzeige betätigen.
8. + oder – zum Erhöhen oder Verringern der unterstrichenen Zahl für die gewünschte Ziffernstelle betätigen.
Seite 44
HINWEIS: Dies gilt nur für Vorwärtsimpuls/ Fwd pulse. S. "Digitaler Ausgang
#1" Im Kapitel 5.4.

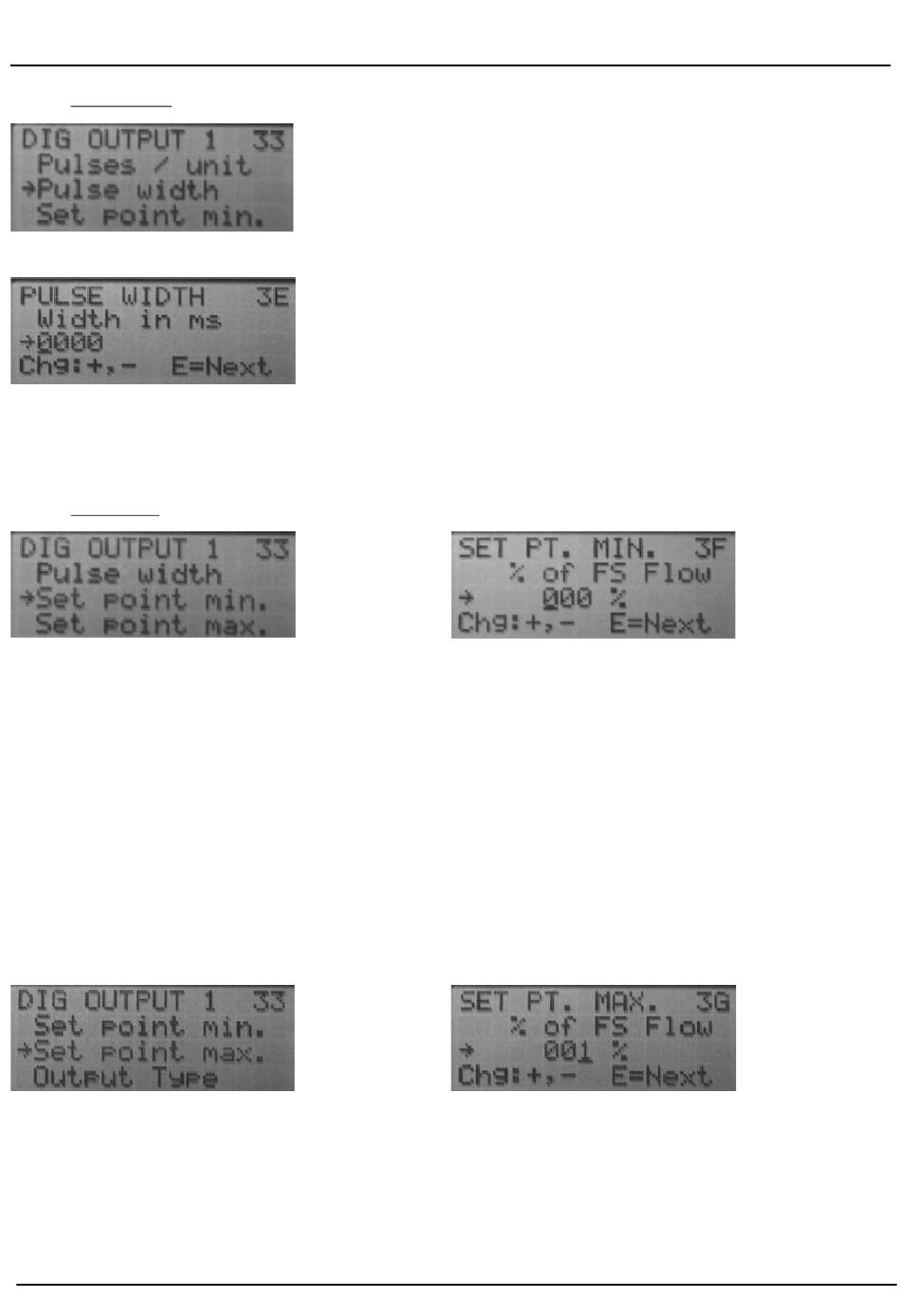

1. Den Pfeil in der DIG output 1 33 Anzeige auf Pulse width navigieren.
2. E zum Öffnen der pulses width 3E Anzeige betätigen.
3. + oder – zum Erhöhen oder Verringern der unterstrichenen Zahl für die
gewünschte Ziffernstelle betätigen.
4. E betätigen, um das Unterstreichungszeichen zur nächsten Ziffer zu
bewegen und auswählen. Um eine Ziffer zu überspringen, E betätigen.
Das Unterstreichungs-zeichen springt zur nächsten Ziffer.
5. Wenn alle Ziffern eingestellt sind, E betätigen. Der von Ihnen
eingegebene Wert für die Impulsbreite/Pulse width ist nun im System
programmiert und es erscheint wieder die "DIG OUTPUT 1 33" Anzeige.
MID_M4000_BA_Ex_01_0255
Mai 2019
