4.2.5
VERKABELUNG DER ELEKTRODE IM VERSTÄRKERANSCHLUSSKASTEN
Für den Anschluss der Elektrodendrähte im Anschlusskasten des Verstärkers
1.
ist die Abdeckung für die Sensorkammer abzunehmen. Hierzu ist ggfs. ein Band-schlüssel zu verwenden.
2.
ist die Schutzabdeckung aus Kunststoff zu entfernen, um Zugang zu den Klemmleistenschrauben zu erhalten.
3.
Die Kabel 50 mm entmanteln.
4.
Die 4 Drähte 6 mm abisolieren.
5.
Die Drähte durch die entsprechenden Anschlussöffnungen hindurchführen und die Drähte an die
Kompressionsklemmschrauben des Verstärkeranschlusskastens anschließen.
HINWEIS:
Die Kunststoffabdeckung ist wieder anzubauen.
Mai 2019
Schwarz
Transparent
Rot
Spulenanschlüsse
Erdung 8770
oder
Äquivalenz
Schwarz
Rot
Transparent
Elektrodenanschluss
Erdung 9155 oder Äquivalenz
Rot an Anschluss
Grün an Anschluss
Schwarz an Anschluss
Weiß an Anschluss
Rot
Grün
Schwarz
Weiß
Erdung
E1
SHILD
E2
EP

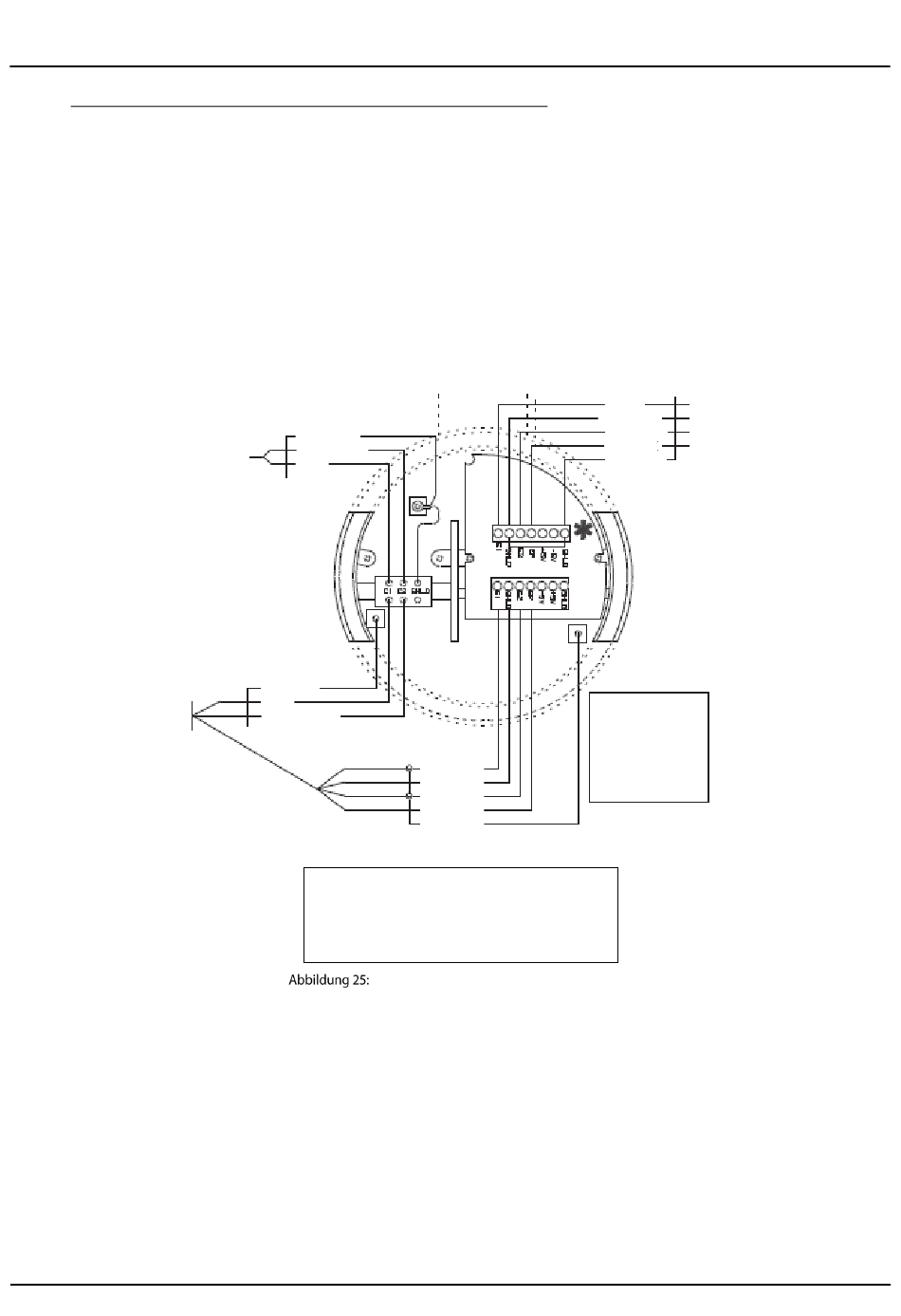

Elektrodenverkabelung Verstärkeranschlusskasten
MID_M4000_BA_Ex_01_0255
Installationsplan und Durchführung
Rot
Grün
Schwarz
Weiß
Erdung
Elektroden-
anschluss in der
Verstärker-
klemmbox
Seite 19
