5.5.7
LEERROHRKALIBRIERUNG
Mai 2019

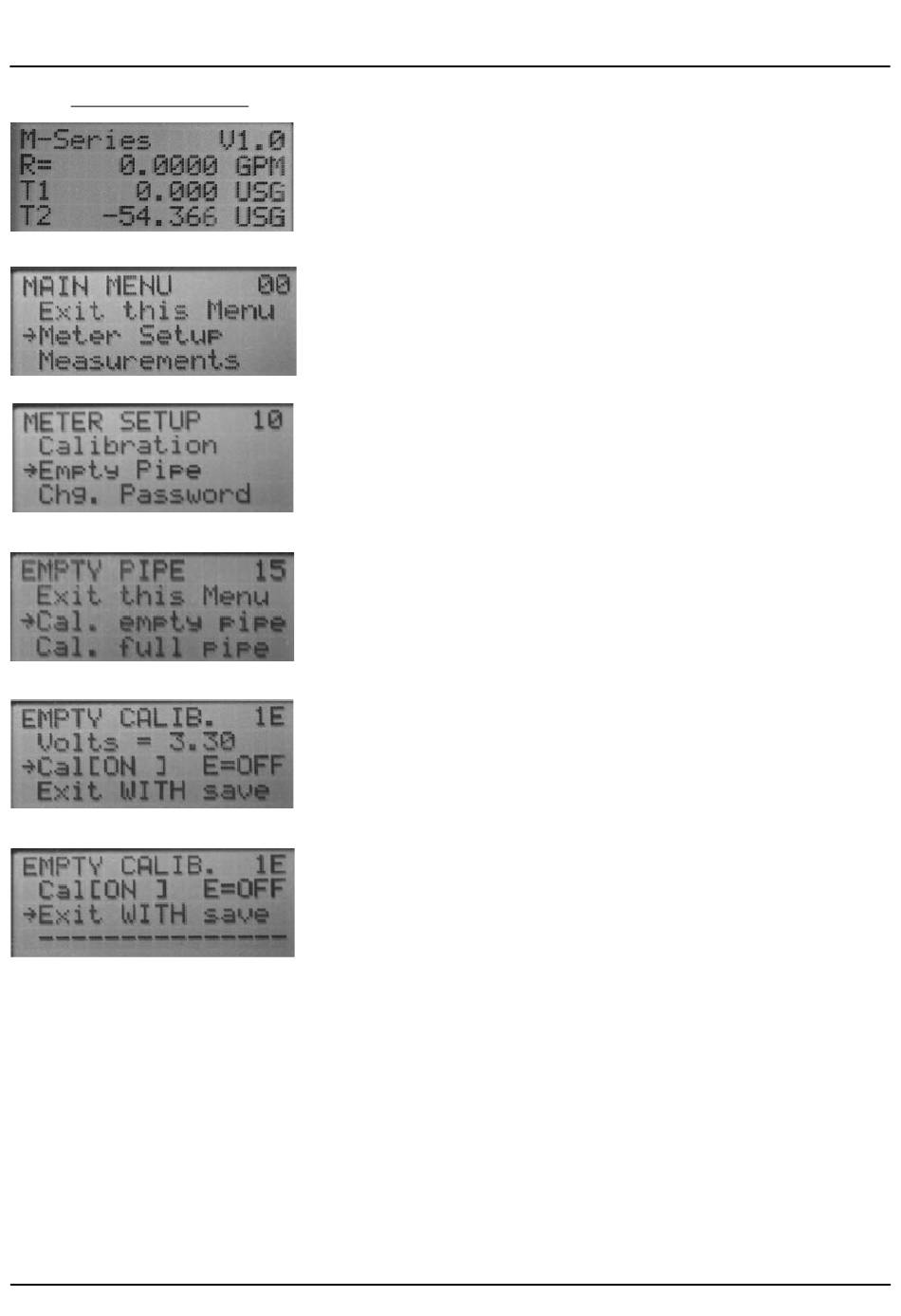

1. In der Hauptanzeige E zum Öffnen der "MAIN MENU 00" Anzeige
betätigen.
2. Den Pfeil auf "Meter Setup" navigieren.
3. E zum Öffnen der "METER SETUP 10" Anzeige betätigen.
4. Den Pfeil auf "Empty pipe" navigieren.
5. E zum Öffnen der "Empty pipe 15" Anzeige betätigen.
Für "EMPTY PIPE" EIN:
6. Den Pfeil auf "Cal. empty pipe" navigieren.
7. E zum Öffnen der "EMPTY CALIB 1E" Anzeige betätigen.
8. Den Pfeil auf "CAL [ON]" navigieren.
HINWEIS: Es ist sicherzustellen, dass das Sensorrohr leer ist.
9. E zum Aktivieren von Cal= [ON] betätigen
10. Den Pfeil auf "Exit with save" navigieren.
11. E zur Programmierung Ihrer Auswahl und für die Rückkehr zur "EMPTY
PIPE 1E" Anzeige betätigen.
HINWEIS: Bei einem leeren Rohr sollte die verwendete Anzeige zwischen
3,00 und 3,30 V liegen.
MID_M4000_BA_Ex_01_0255
Programmierung des Messumformers ModMAG® M4000
Seite 41
