6.3
Austausch der Leiterplatten (PCB) im Messumformer
Alle Modelle vom Typ ModMAG
sind. Diese Leiterplatten sind zu einem Paket zusammengefasst, das sich hinter der Anzeigenplatine befindet.
Da es sich bei Leiterplatten um komplexe Schaltungen handelt, bei denen eine Vielzahl von Verbindungen und Bauteile
vorliegen, ist es äußerst schwierig, genau die Leiter-platte und Schaltung zu identifizieren, die ein bestimmtes
Funktionsproblem verursacht. Dafür ist meist eine spezielle Prüfausrüstung erforderlich.
Wenn das Messgerät ein Funktionsproblem aufweist:
•
dann bitte Badger Meter kontaktieren.
•
Falls die Störung durch eine Leiterplatte verursacht wird, dann ist eine Entfernung des gesamten Leiterplattenpakets und
dessen Rücksendung an Badger Meter zu empfehlen.
Mai 2019
®
M4000 werden über gedruckte Leiterplatten (PCBs) betrieben, die im Verstärker installiert

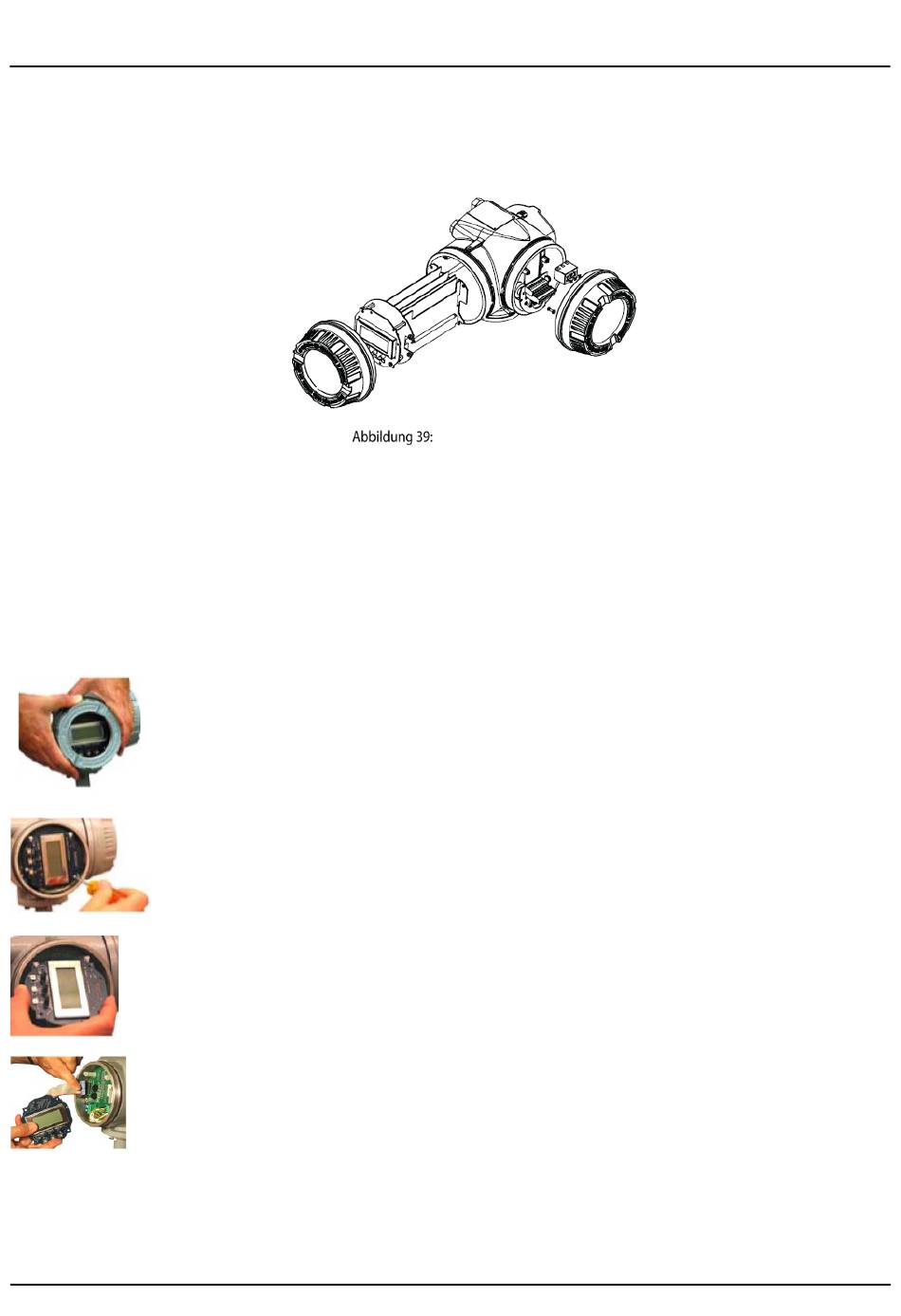

Leiterplattenpaket
WARNUNG:
VOR DURCHFÜHRUNG JEGLICHER ARBEITEN AN DEN
GERÄTEBAUTEILEN IST DAS MESSGERÄT VON DER
STROMVERSORGUNG ZU TRENNEN.
1. Den Deckel für die Anzeige durch drehen gegen den Uhrzeigersinn öffnen. Falls nötig,
ist hierzu ein Bandschlüssel zu verwenden.
2. Die beiden Schrauben und die Unterlegscheiben entfernen.
3. Anzeigeplatine an den Halteklammern ca. 45 Grad nach oben kippen und dann
herausziehen.
4. Den Anzeigestecker herausziehen.
MID_M4000_BA_Ex_01_0255
Leiterplatten im Verstärker
Wartung
Seite 51
