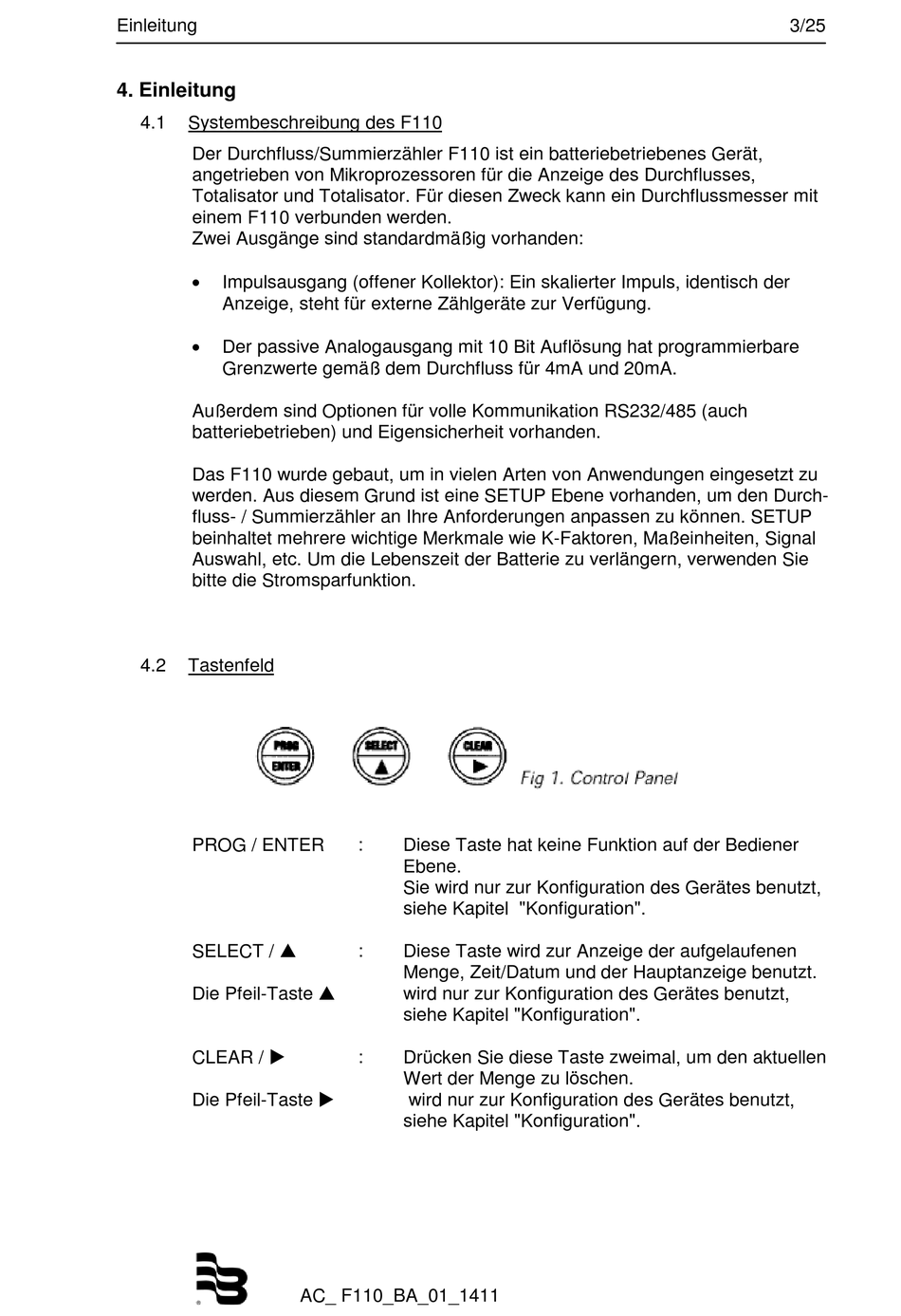

4. Einleitung
4.1
Systembeschreibung des F110
Der Durchfluss/Summierzähler F110 ist ein batteriebetriebenes Gerät,
angetrieben von Mikroprozessoren für die Anzeige des Durchflusses,
Totalisator und Totalisator. Für diesen Zweck kann ein Durchflussmesser mit
einem F110 verbunden werden.
Zwei Ausgänge sind standardmäßig vorhanden:
•
Impulsausgang (offener Kollektor): Ein skalierter Impuls, identisch der
Anzeige, steht für externe Zählgeräte zur Verfügung.
•
Der passive Analogausgang mit 10 Bit Auflösung hat programmierbare
Grenzwerte gemäß dem Durchfluss für 4mA und 20mA.
Außerdem sind Optionen für volle Kommunikation RS232/485 (auch
batteriebetrieben) und Eigensicherheit vorhanden.
Das F110 wurde gebaut, um in vielen Arten von Anwendungen eingesetzt zu
werden. Aus diesem Grund ist eine SETUP Ebene vorhanden, um den Durch-
fluss- / Summierzähler an Ihre Anforderungen anpassen zu können. SETUP
beinhaltet mehrere wichtige Merkmale wie K-Faktoren, Maßeinheiten, Signal
Auswahl, etc. Um die Lebenszeit der Batterie zu verlängern, verwenden Sie
bitte die Stromsparfunktion.
4.2
Tastenfeld
PROG / ENTER
SELECT /
Die Pfeil-Taste
CLEAR /
Die Pfeil-Taste
:
Diese Taste hat keine Funktion auf der Bediener
Ebene.
Sie wird nur zur Konfiguration des Gerätes benutzt,
siehe Kapitel "Konfiguration".
:
Diese Taste wird zur Anzeige der aufgelaufenen
Menge, Zeit/Datum und der Hauptanzeige benutzt.
wird nur zur Konfiguration des Gerätes benutzt,
siehe Kapitel "Konfiguration".
:
Drücken Sie diese Taste zweimal, um den aktuellen
Wert der Menge zu löschen.
wird nur zur Konfiguration des Gerätes benutzt,
siehe Kapitel "Konfiguration".
