Installations- und Konfigurationshandbuch ICDM-RX/TCP
Hinzufügen einer Einheit zu einer vorhandenen Installation
4. Überprüfen Sie anhand der folgenden Tabelle, ob die Status-LED den Startvorgang abgeschlossen hat
und die Netzwerkverbindung für den ICDM-RX/TCP ordnungsgemäß funktioniert.

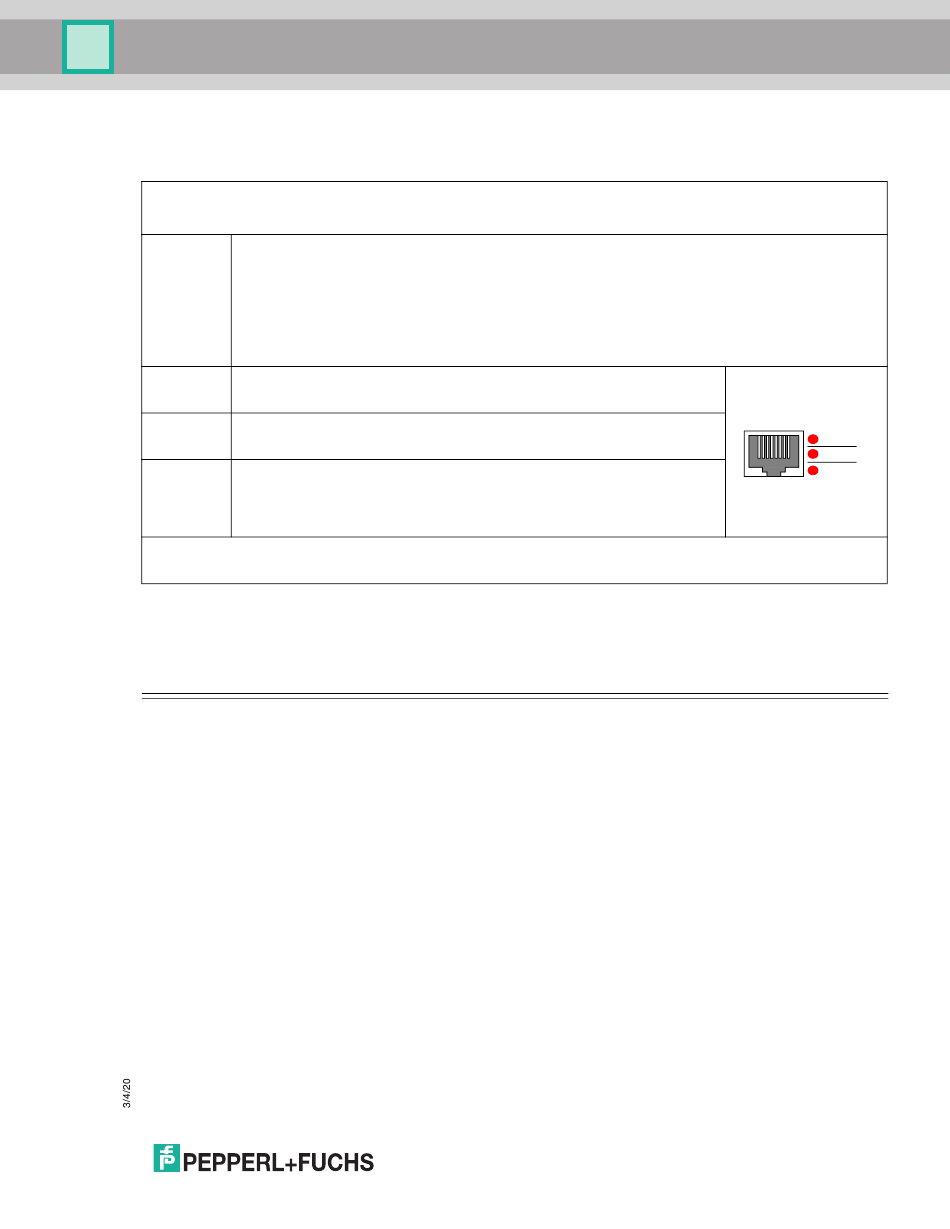

ICDM-RX/TCP-16DB9/RJ45-RM, ICDM-RX/TCP-16RJ45/RJ45-RM und
ICDM-RX/TCP-32RJ45/2RJ45-RM Beschreibung der LEDs
Die orangefarbene Status-LED am Gerät leuchtet, wenn das Gerät eingeschaltet ist und den
Startvorgang abgeschlossen hat.
Anmerkung: Die
Zustand
Wenn die rote LED LINK/ACT leuchtet, ist die Ethernet-Verbindung
LNK/ACT
betriebsbereit.
Wenn die rote Duplex-LED leuchtet, weist dies auf Vollduplex-Aktivität
Duplex
hin.
Wenn die rote 100-LED leuchtet, weist dies auf eine funktionierende
100-MB-Ethernet-Verbindung hin (nur 100-MB-Netzwerk). Wenn die
100
LED nicht leuchtet, weist dies auf eine 10-MB-Ethernet-Verbindung
hin.
Anmerkung: Die Port-LED-Aktivität ist möglicherweise inkonsistent, bis der Port geöffnet worden ist.
Nachdem ein Port geöffnet worden ist, funktioniert die LED-Aktivität wie dokumentiert.
Erstkonfiguration
5. Gehen Sie zu
2.10. Hinzufügen einer Einheit zu einer vorhandenen Installation
Gehen Sie wie folgt vor, um einer vorhandenen Konfiguration einen weiteren ICDM-RX/TCP hinzuzufügen.
1. Installieren Sie den ICDM-RX/TCP gemäß dem entsprechenden Unterabschnitt in diesem Kapitel auf
einem Ethernet-Hub oder einer Server-NIC.
Anmerkung: Der technische Support empfiehlt, jeweils nur ein Gerät zu installieren und dieses Gerät zu
testen, wenn mehrere Geräte installiert werden. Für den Fall, dass eine Fehlerbehandlung
durchgeführt werden muss, ist ein Problem an einer einzelnen Einheit einfacher zu lösen als
bei mehreren Einheiten gleichzeitig.
2. Schalten Sie den neuen ICDM-RX/TCP ein, und stellen Sie sicher, dass die PWR- oder STATUS-LED
leuchtet.
3. Programmieren Sie eine IP-Adresse im neuen ICDM-RX/TCP mit PortVision DX.
4. Laden Sie bei Bedarf die neueste Firmware hoch.
5. Konfigurieren Sie die seriellen Schnittstellen, um die seriellen Geräte zu unterstützen, oder laden Sie
Konfigurationsdateien aus PortVision DX hoch.
6. Schließen Sie die seriellen Geräte an.
-LED blinkt während des Startvorgangs. Es dauert ca.
Status
15 Sekunden, bis der Bootloader den Zyklus abgeschlossen hat. Wenn der
Bootloader den Zyklus abgeschlossen hat, leuchtet die LED durchgehend und
blinkt nur etwa alle 10 Sekunden. Weitere Informationen zu den LEDs finden
Sie in der Status-LED-Tabelle auf Seite 174.
auf Seite 27, um den ICDM-RX/TCP für den Betrieb zu konfigurieren.
LNK/
ACT
Duplex
100
10/100 ETHERNET
25
