Installations- und Konfigurationshandbuch ICDM-RX/TCP
Konfigurieren der COM-Port-Eigenschaften für Windows

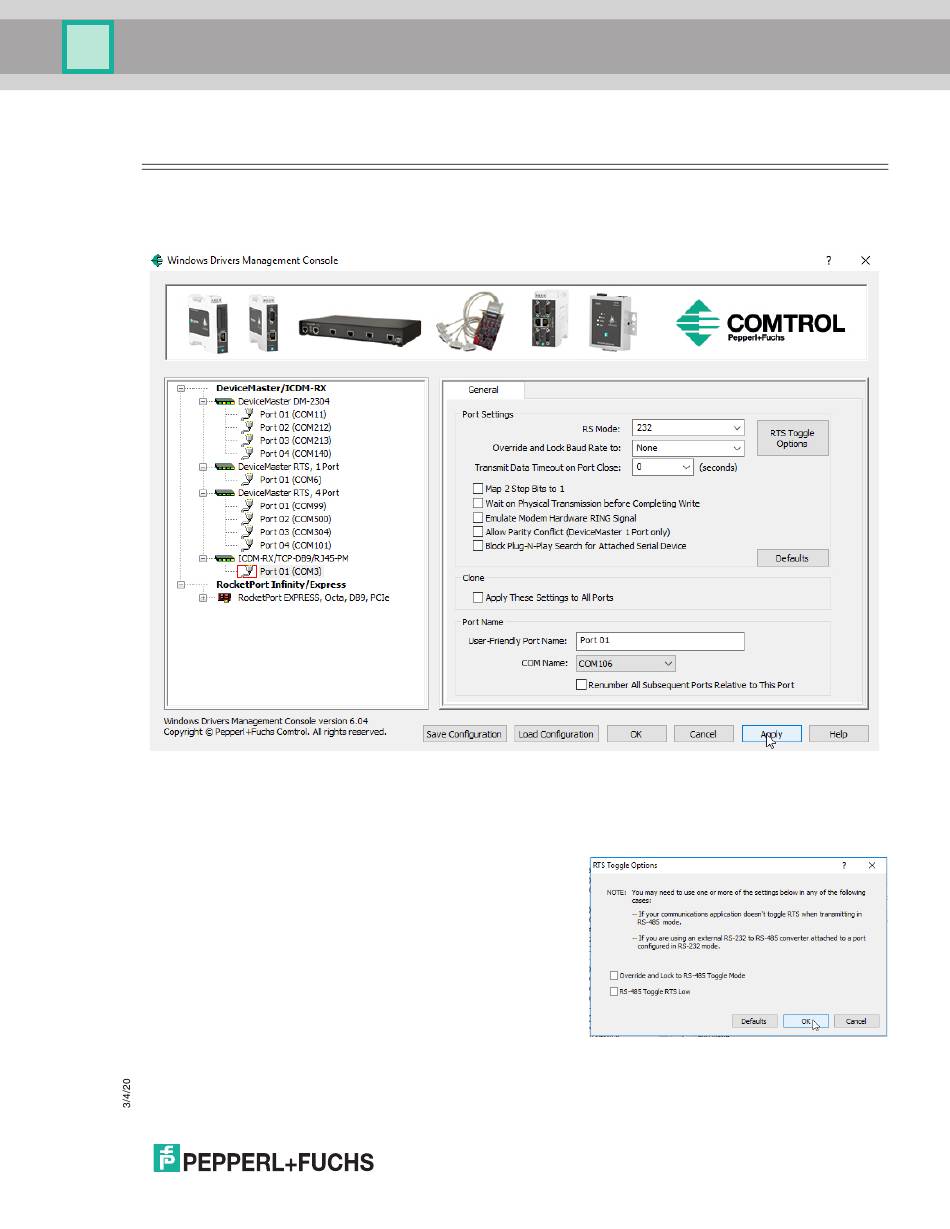

4.5. Konfigurieren der COM-Port-Eigenschaften für Windows
Im Folgenden finden Sie eine Übersicht über die Konfiguration der COM-Port-Eigenschaften. Detaillierte
Konfigurationsinformationen finden Sie im Help-System des NS-Link.
1. Markieren Sie den ersten Port, den Sie konfigurieren möchten.
2. Füllen Sie den Bildschirm für das serielle Gerät aus, das Sie mit dem Port verbinden möchten, und klicken
Sie auf die Schaltfläche OK.
a. Wählen Sie den geeigneten Kommunikationsmodus aus.
b. Aktivieren Sie die Funktionen, die Sie verwenden möchten.
c. Klicken Sie optional auf die Schaltfläche RTS Toggle
Options:
•
Wenn Ihre Kommunikationsanwendung bei der
Übertragung im RS-485-Modus RTS nicht
umschaltet.
•
Wenn Sie einen externen RS-232/RS-485-
Konverter verwenden, der an einen für RS-232
konfigurierten Port angeschlossen ist.
d. Klicken Sie auf die entsprechenden Optionen für Ihre
Umgebung.
e. Klicken Sie auf OK, um die Änderungen zu speichern
und zur Registerkarte General zurückzukehren.
3. Aktivieren Sie bei Bedarf das Kontrollkästchen Clone, um alle Ports auf diesem ICDM-RX/TCP auf diese
Eigenschaften einzustellen.
54
