Installations- und Konfigurationshandbuch ICDM-RX/TCP
Installation des ICDM-RX/TCP-DB9/RJ45-DIN
2.3. Installation des ICDM-RX/TCP-DB9/RJ45-DIN
Gehen Sie wie folgt vor, um den ICDM-RX/TCP-DB9/RJ45-DIN zu installieren.
1. Befestigen Sie den ICDM-RX/TCP-DB9/RJ45-DIN am Hutschienenadapter.
2. Schließen Sie das Netzteil an, und schließen Sie den ICDM-RX/TCP-DB9/RJ45-DIN gemäß den
Netzteilspezifikationen auf dem Produktetikett und den folgenden Informationen an die Stromversorgung an.
Achten Sie beim Anschließen und Trennen des ICDM-RX/TCP-DB9/RJ45-DIN auf die
richtigen ESD-Maßnahmen.
a. Wenn die Hutschiene nicht mit Masse verbunden
ist, führen Sie die Masseleitung in die
Masseschraubklemme des Gehäuses ein.
Anmerkung: Der Masseanschluss des Gehäuses
wird nur dann hergestellt, wenn die
Hutschiene NICHT mit Masse
verbunden ist.

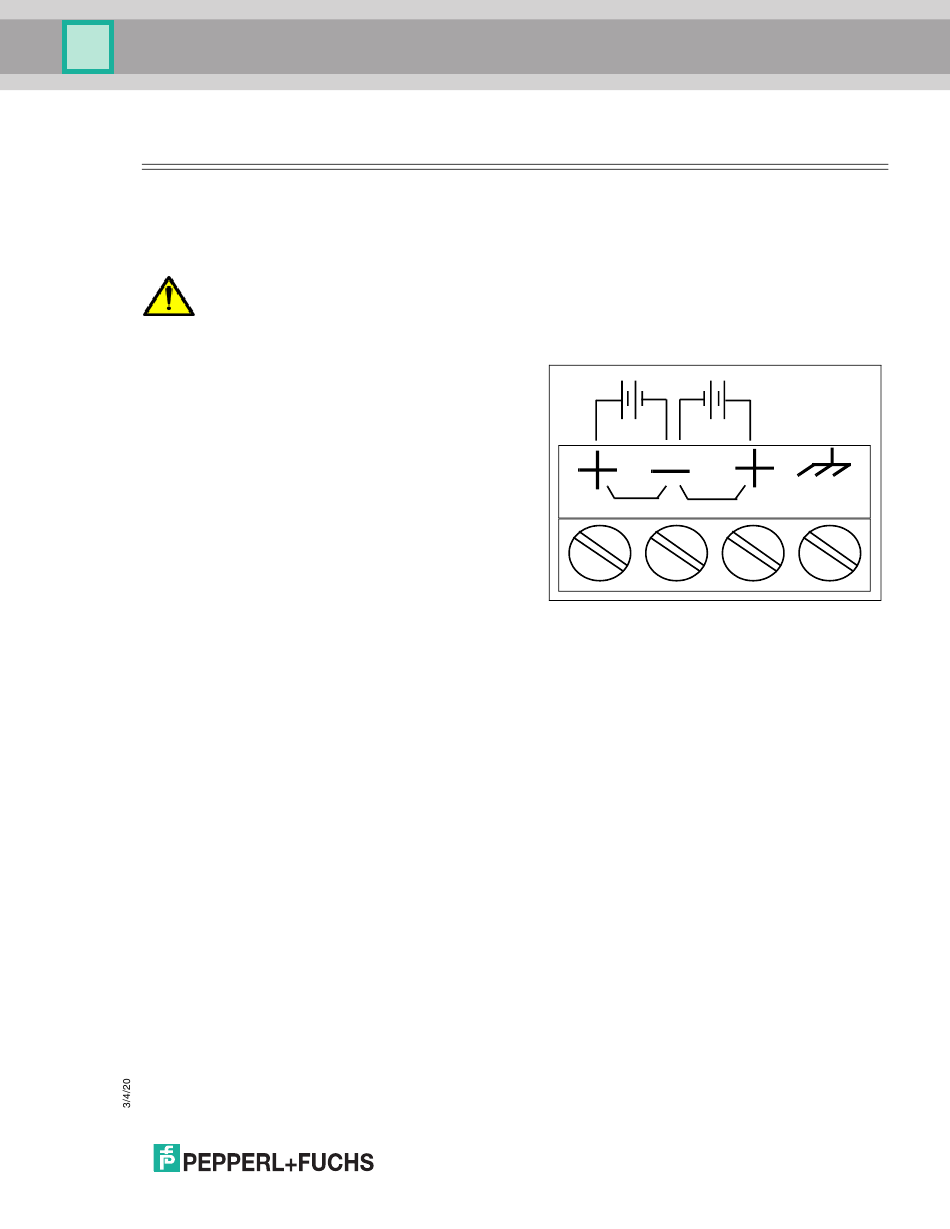

b. Stecken Sie den DC-Hinleiter in eine der Plus-
Schraubklemmen und den DC-Rückleiter in die
Minus-Schraubklemme.
•
Ein zweites redundantes Netzteil kann an das
Gerät angeschlossen werden, indem der DC-
Hinleiter in die andere Plus-Schraubklemme
und der DC-Rückleiter in die Minus-
Schraubklemme eingeführt wird.
•
Der ICDM-RX/TCP-DB9/RJ45-DIN arbeitet
weiter, wenn eines der beiden
angeschlossenen Netzteile ausfällt.
Ausführliche Informationen zu den Anforderungen an die Stromversorgung finden Sie unter
TCP-DB9/RJ45-DIN oder ICDM-RX/TCP-ST/RJ45-DIN Netzteil
c. Verwenden Sie einen kleinen Schlitzschraubendreher, um die Drähte zu fixieren.
d. Überprüfen Sie, ob alle Kabel fest angezogen sind.
e. Schließen Sie ein Ul-zugelassenes Netzteil und ein UL-zugelassenes Netzkabel an eine Stromquelle
an, um Strom anzulegen.
Anmerkung: Schließen Sie mehrere Einheiten erst an, nachdem Sie die Standard-IP-Adresse geändert
haben, siehe Erstkonfiguration auf Seite 27.
3. Verbinden Sie den Port 10/100 über ein Standard-Ethernet-Kabel mit demselben Ethernet-
Netzwerksegment wie den Host-PC.
Rückleiter†
Hinleiter†
Hinleiter†
5–30 V DC
5–30 V DC
PW1
PW2
† Drahtdurchmesser: AWG 12-22
auf Seite 145.
