Installations- und Konfigurationshandbuch ICDM-RX/TCP
Installation des ICDM-RX/TCP-2ST/RJ45-DIN
2.4. Installation des ICDM-RX/TCP-2ST/RJ45-DIN
Gehen Sie wie folgt vor, um den ICDM-RX/TCP-2ST/RJ45-DIN zu installieren. Prüfen Sie gemäß
des ICDM-RX/TCP-2DB9/RJ45-DIN
1. Befestigen Sie den ICDM-RX/TCP-2ST/RJ45-DIN am Hutschienenadapter.
2. Schließen Sie das Netzteil an, und schließen Sie den ICDM-RX/TCP-2ST/RJ45-DIN gemäß den
Netzteilspezifikationen auf dem Produktetikett und den folgenden Informationen an die Stromversorgung
an.
Achten Sie beim Anschließen und Trennen des ICDM-RX/TCP-2ST/RJ45-DIN auf die richtigen
ESD-Maßnahmen.

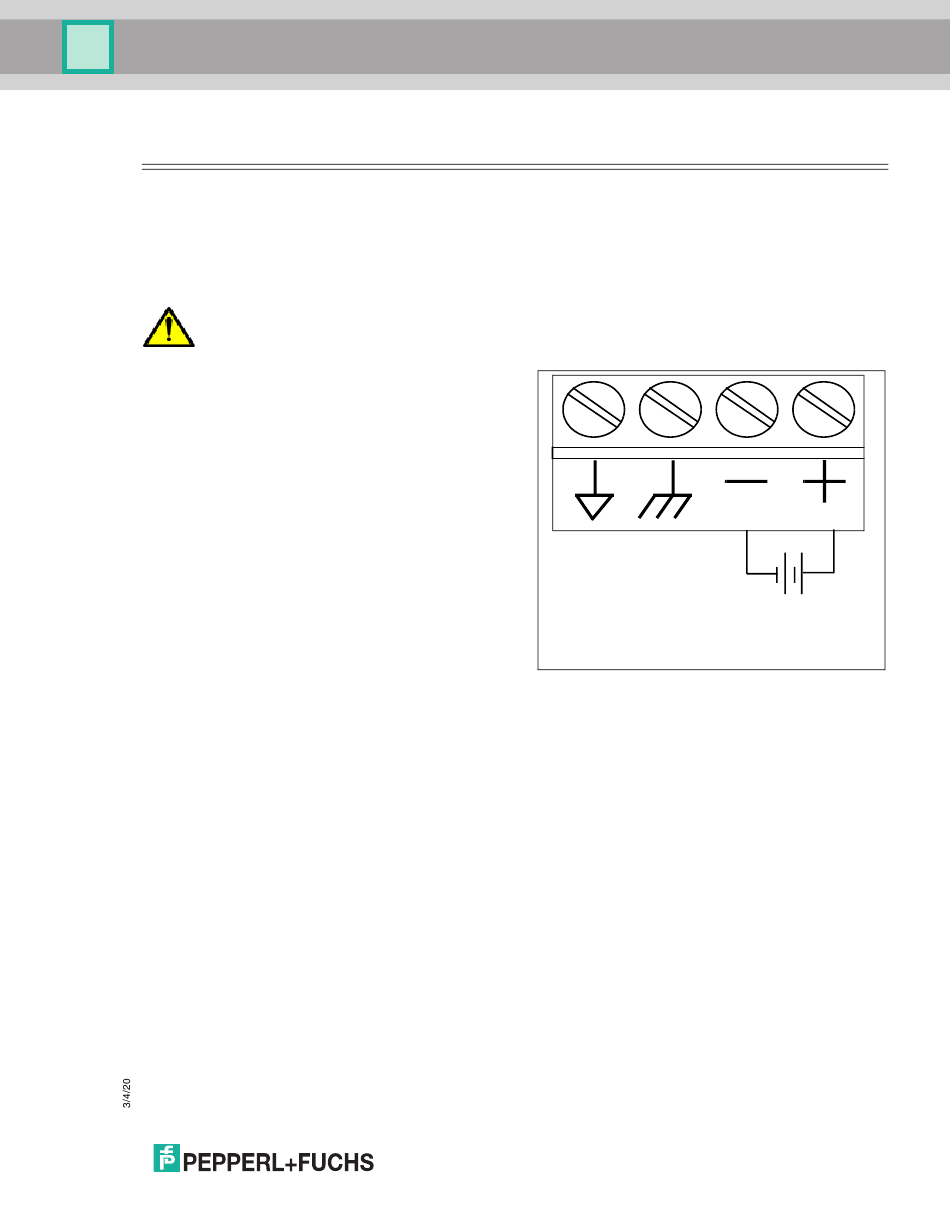

a. Wenn die Hutschiene nicht mit Masse verbunden
ist, führen Sie die Masseleitung in die
Masseschraubklemme des Gehäuses ein.
Anmerkung: Der Masseanschluss des Gehäuses
wird nur dann hergestellt, wenn die
Hutschiene NICHT mit Masse
verbunden ist.
b. Stecken Sie den DC-Hinleiter in die Plus-
Schraubklemme und den DC-Rückleiter in die
Minus-Schraubklemme.
Informationen zu den Anforderungen an die
Stromversorgung finden Sie unter
TCP-2ST/RJ45-DIN Netzteil
c. Verwenden Sie einen kleinen
Schlitzschraubendreher, um die Drähte zu
fixieren.
d. Überprüfen Sie, ob alle Kabel fest angezogen
sind.
e. Schließen Sie ein Ul-zugelassenes Netzteil und ein UL-zugelassenes Netzkabel an eine Stromquelle
an, um Strom anzulegen.
Anmerkung: Schließen Sie mehrere Einheiten erst an, nachdem Sie die Standard-IP-Adresse geändert
haben, siehe Konfigurieren der Netzwerkeinstellungen auf Seite 32.
3. Verbinden Sie den 10/100-Port über ein Standardnetzwerkkabel mit demselben Ethernet-
Netzwerksegment wie den Host-PC.
auf Seite 18, ob der ICDM-RX/TCP über serielle DB9-Anschlüsse verfügt.
Signal-
masse†
ICDM-RX/
auf Seite 146.
† Drahtdurchmesser: AWG 12-22
Signalmasse wird zum Anschluss von RS-232-Geräten
im weiteren Verlauf der Installation verwendet.
Installation
5–30 V DC
Gehäuse-
masse†
Rückleiter†
Hinleiter†
16
