Installations- und Konfigurationshandbuch ICDM-RX/TCP
Installation des ICDM-RX/TCP-4DB9/2RJ45-PM
2.7. Installation des ICDM-RX/TCP-4DB9/2RJ45-PM
Gehen Sie wie folgt vor, um den ICDM-RX/TCP-4DB9/2RJ45-PM zu installieren.
1. Montieren Sie optional die Montagehalter mit den im Satz enthaltenen Schrauben (6-32 1/4"-Senkkopf-
Maschinenschraube), oder platzieren Sie den ICDM-RX/TCP-4DB9/2RJ45-PM auf einer stabilen
Oberfläche.
Wenn nicht die richtigen Schrauben verwendet werden, kann die Leiterplatte beschädigt
werden, wodurch die Garantie erlischt. Verwenden Sie KEINE Schrauben, die die im
Montagehaltersatz enthaltene Länge überschreiten.
Anmerkung: Wenn Sie das ICDM-RX/TCP Rackmount Shelf Kit-Zubehör bestellt haben, verwenden Sie
das Dokument, das diesem Kit beiliegt, um den ICDM-RX/TCP-4DB9/2RJ45-PM zu im
Regal montieren.
Anmerkung: Schließen Sie mehrere Einheiten erst an, nachdem Sie die Standard-IP-Adresse geändert
haben, siehe Erstkonfiguration auf Seite 27.
2. Verbinden Sie den ICDM-RX/TCP-4DB9/2RJ45-PM mit demselben Ethernet-Netzwerksegment wie den
Host-PC. Der Ethernet-Anschluss ist austauschbar, sodass Sie entweder den UP- oder DOWN-Port
anschließen können. Weitere Informationen finden Sie unter
Ethernet-Ports
auf Seite 173.
3. Verbinden Sie den ICDM-RX/TCP-4DB9/2RJ45-PM mit der Stromversorgung, indem Sie das Netzteil an
den ICDM-RX/TCP-4DB9/2RJ45-PM anschließen, das für Ihren Standort geeignete Netzkabel an das
Netzteil anschließen und das Netzkabel in eine Steckdose stecken. Informationen zur Beschaffung eines
Netzteils finden Sie unter

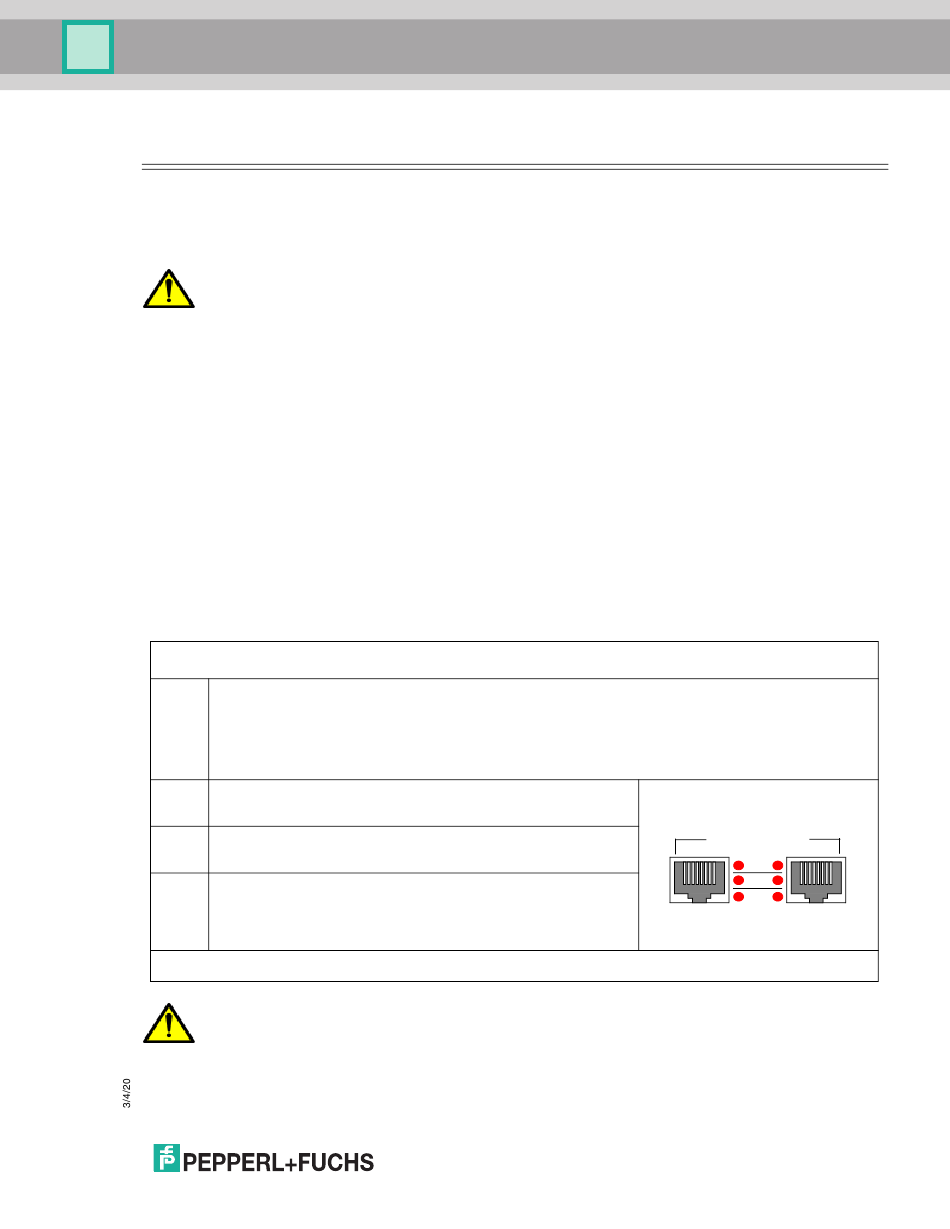

4. Überprüfen Sie, ob die LED PWR den Startvorgang abgeschlossen hat und die Netzwerkverbindung für
den ICDM-RX/TCP-4DB9/2RJ45-PM ordnungsgemäß funktioniert.
Die LED „PWR" an der Frontseite des ICDM-RX/TCP-4DB9/2RJ45-PM leuchtet, wenn das Gerät
eingeschaltet ist und den Startvorgang abgeschlossen hat.
PWR
Die PWR-LED blinkt während des Startvorgangs. Es dauert ca. 15 Sekunden, bis der Bootloader
den Zyklus abgeschlossen hat. Wenn der Bootloader den Zyklus abgeschlossen hat, leuchtet
die LED durchgehend und blinkt nur etwa alle 10 Sekunden.
LNK
Wenn die rote LED LINK ACT leuchtet, ist die Ethernet-
ACT
Verbindung betriebsbereit.
Wenn die rote LED COL leuchtet, liegt eine Kollision im
COL
Netzwerk vor.
Wenn die rote 100-LED leuchtet, weist dies auf eine
funktionierende 100-MB-Ethernet-Verbindung hin (nur 100-
100
MB-Netzwerk). Wenn die LED nicht leuchtet, weist dies auf
eine 10-MB-Ethernet-Verbindung hin.
Anmerkung: Weitere Informationen zu den LEDs finden Sie in der Status-LED-Tabelle auf Seite 174.
Schließen Sie RS-422/485-Geräte erst an, nachdem die IP-Adresse und ein geeigneter
Schnittstellentyp konfiguriert worden sind. Die Standardeinstellung für den Port ist RS-232.
Erstkonfiguration
5. Gehen Sie zu
konfigurieren.
ICDM-RX/TCP-4DB9/2RJ45-PM Netzteil
ICDM-RX/TCP-4DB9/2RJ45-PM Beschreibung der LEDs
auf Seite 27, um den ICDM-RX/TCP-4DB9/2RJ45-PM für den Betrieb zu
Verketten des ICDM-RX/TCP mit zwei
auf Seite 149.
10/100 NETWORK
LNK
ACT
COL
100
UP
DOWN
22
