Installations- und Konfigurationshandbuch ICDM-RX/TCP
Installation des ICDM-RX/TCP-2DB9/RJ45-DIN
2.5. Installation des ICDM-RX/TCP-2DB9/RJ45-DIN
Gehen Sie wie folgt vor, um den ICDM-RX/TCP-2DB9/RJ45-DIN zu installieren.
1. Befestigen Sie den ICDM-RX/TCP-2DB9/RJ45-DIN am Hutschienenadapter.
2. Schließen Sie das Netzteil an, und schließen Sie den ICDM-RX/TCP-2DB9/RJ45-DIN gemäß den
Netzteilspezifikationen auf dem Produktetikett und den folgenden Informationen an die Stromversorgung
an.
Achten Sie beim Anschließen und Trennen des ICDM-RX/TCP-2DB9/RJ45-DIN auf die
richtigen ESD-Maßnahmen.
a. Wenn die Hutschiene nicht mit Masse verbunden ist, führen Sie die Masseleitung in die
Masseschraubklemme des Gehäuses ein.
Anmerkung: Der Masseanschluss des Gehäuses wird nur dann hergestellt, wenn die Hutschiene NICHT
mit Masse verbunden ist.

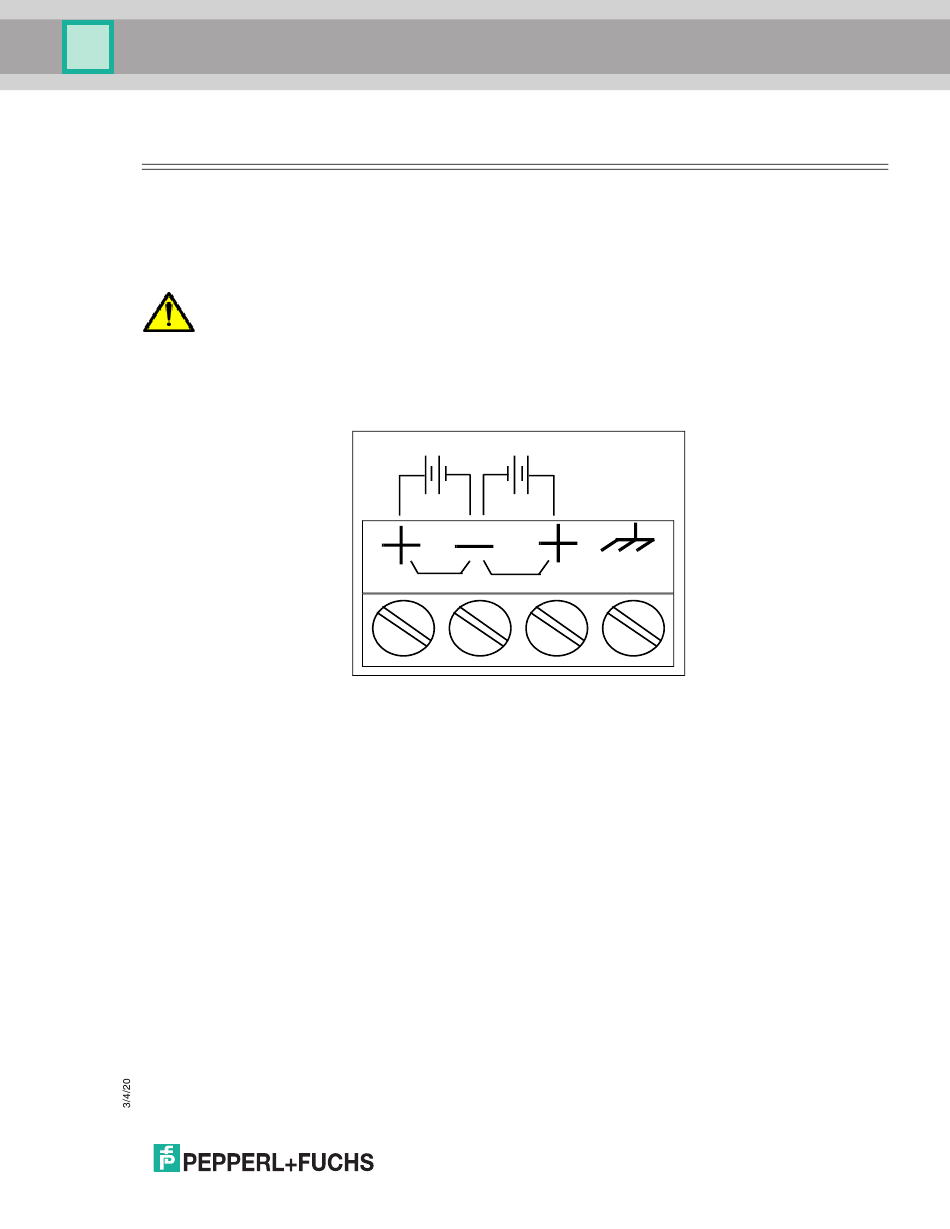

b. Stecken Sie den DC-Hinleiter in eine der Plus-Schraubklemmen und den DC-Rückleiter in die Minus-
Schraubklemme.
Ein zweites redundantes Netzteil kann an das Gerät angeschlossen werden, indem der DC-Hinleiter in
die andere Plus-Schraubklemme und der DC-Rückleiter in die Minus-Schraubklemme eingeführt wird.
Der ICDM-RX/TCP-2DB9/RJ45-DIN arbeitet weiter, wenn eines der beiden angeschlossenen Netzteile
ausfällt.
Ausführliche Informationen zu den Anforderungen an die Stromversorgung finden Sie unter
TCP-2DB9/RJ45-DIN Netzteil
c. Verwenden Sie einen kleinen Schlitzschraubendreher, um die Drähte zu fixieren.
d. Überprüfen Sie, ob alle Kabel fest angezogen sind.
e. Schließen Sie ein Ul-zugelassenes Netzteil und ein UL-zugelassenes Netzkabel an eine Stromquelle
an, um Strom anzulegen.
Anmerkung: Schließen Sie mehrere Einheiten erst an, nachdem Sie die Standard-IP-Adresse geändert
haben, siehe Konfigurieren der Netzwerkeinstellungen auf Seite 32.
Rückleiter†
Hinleiter†
Hinleiter†
5–
5–
PW1
PW2
† Drahtdurchmesser: AWG 12-22
auf Seite 147.
Gehäuse-
masse†
ICDM-RX/
18
