Installations- und Konfigurationshandbuch ICDM-RX/TCP
RJ45-Steckverbinder
7.2. RJ45-Steckverbinder
Dieser Unterabschnitt enthält die folgenden Informationen:
•
Stiftbelegung (unten)
RJ45-Nullmodemkabel (RS-232)
•
RJ45-Nullmodemkabel (RS-422)
•
Nicht gekreuzte RJ45-Netzwerkkabel (RS-232/485)
•
RJ45-Loopback-Stecker
•
RJ45 RS-485-Prüfkabel
•
Anschließen von RJ45-Geräten
•
Sie können Ihr eigenes Nullmodem oder ein nicht gekreuztes serielles RJ45-Kabel konfektionieren, wenn Sie
die DB9-zu-RJ45-Adapter wie in den folgenden Unterabschnitten angegeben verwenden.
7.2.1. RJ45-Nullmodemkabel (RS-232)
Verwenden Sie die folgende Abbildung, wenn Sie ein RS-232-Nullmodemkabel konfektionieren müssen. Für
den Anschluss von DTE-Geräten wird ein Nullmodemkabel benötigt.
Anmerkung: Sie sollten ein nicht gekreuztes Netzwerkkabel erwerben oder konfektionieren und einen
Nullmodem-Adapter erwerben. Beispielsweise kann ein Nullmodemkabel verwendet werden,
um COM2 eines PCs mit COM2 eines anderen PCs zu verbinden.
auf Seite 94
auf Seite 94
auf Seite 95
auf Seite 95

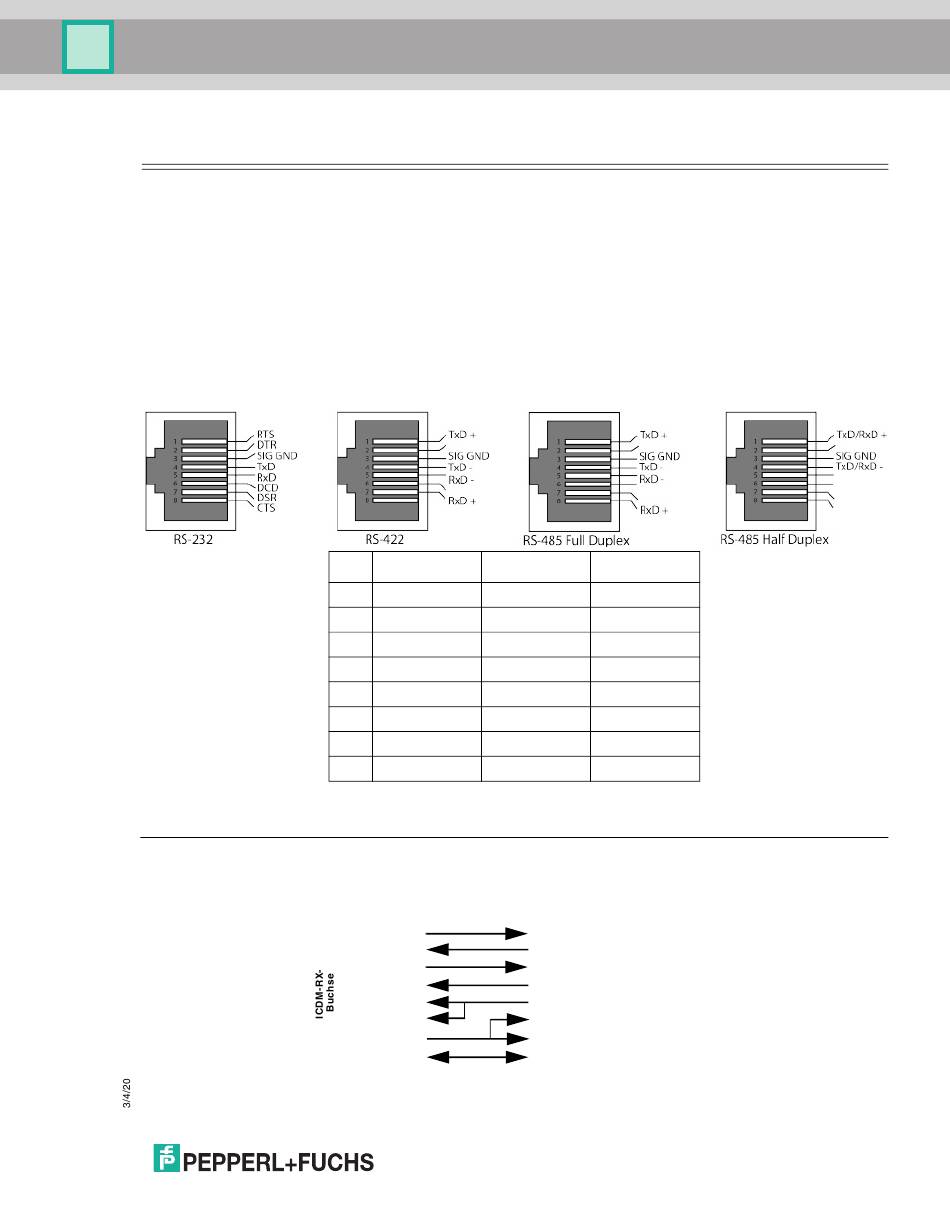

Stift
RS-232
RS-422
1
RTS
TxD+
2
DTR
Nicht belegt
3
Signalmasse
Signalmasse
4
TxD
TxD-
5
RxD
RxD-
6
DCD
Nicht belegt
7
DSR
Nicht belegt
8
CTS
RxD+
RJ45-
Signal
Stifte
TxD
4
RxD
5
RTS
1
CTS
8
DSR
7
DCD
6
DTR
2
SIG GND
3
auf Seite 94
RS-485
TRxD+
Nicht belegt
Signalmasse
TRxD-
Nicht belegt
Nicht belegt
Nicht belegt
Nicht belegt
DB9-
DB25-
RJ45-
Stifte
Stifte
Signal
Stifte
RxD
2
3
5
3
TxD
2
4
CTS
8
5
8
RTS
7
4
1
DTR
4
20
2
DCD
1
8
6
DSR
6
6
7
SIG GND
5
7
3
93
