Installations- und Konfigurationshandbuch ICDM-RX/TCP

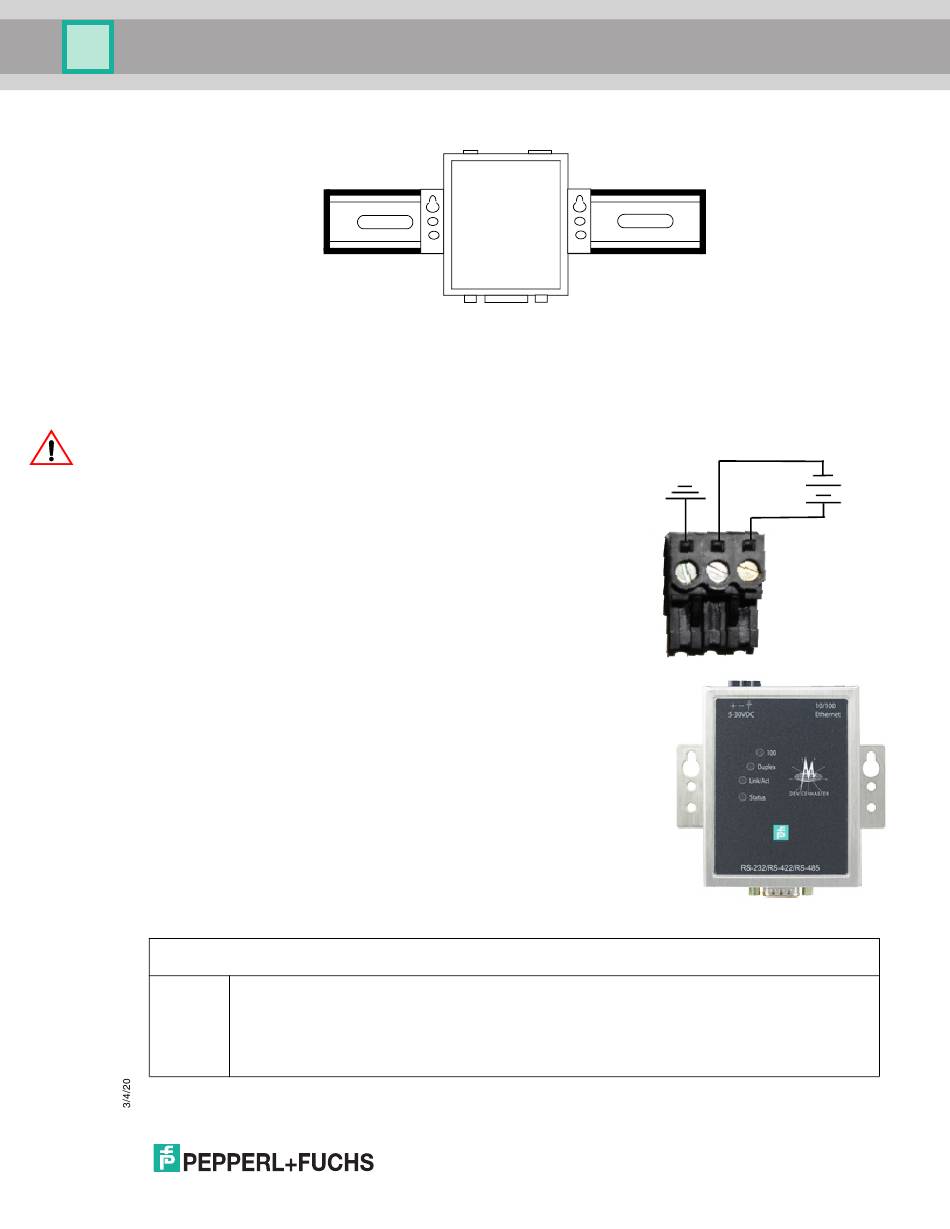

ICDM-RX/TCP-DB9/RJ45-PM Installation
f.
Befestigen Sie den ICDM-RX/TCP-DB9/RJ45-PM an der Hutschiene.
Anmerkung: Schließen Sie mehrere Einheiten erst an, nachdem Sie die Standard-IP-Adresse geändert
2. Verbinden Sie den ICDM-RX/TCP-DB9/RJ45-PM-Port mit der Beschriftung 10/100 ETHERNET über ein
Standardnetzwerkkabel mit demselben Ethernet-Netzwerksegment wie den Host-PC.
3. Schließen Sie den ICDM-RX/TCP-DB9/RJ45-PM wie folgt an die Stromversorgung an.
Anmerkung: Siehe ICDM-RX/TCP-DB9/RJ45-PM Netzteil auf Seite 144, wenn Sie Ihr eigenes Netzteil
Achten Sie beim Anschließen und Trennen des ICDM-RX/TCP-
Vorsicht
DB9/RJ45-PM auf die richtigen ESD-Maßnahmen.
•
Setzen Sie den Masseleiter in die Masseschraubklemme ein.
•
Stecken Sie den DC-Hinleiter in die Plus-Schraubklemme und den
DC-Rückleiter in die Minus-Schraubklemme.
Ausführliche Informationen zu den Anforderungen an die
Stromversorgung finden Sie unter
Netzteil
•
Verwenden Sie eine kleine Flachkopfschraube, um die Drähte zu
fixieren.
•
Überprüfen Sie, ob alle Kabel fest angezogen sind.
•
Stecken Sie den Schraubklemmen-Stromanschluss in den ICDM-RX/
TCP-DB9/RJ45-PM.
Anmerkung: Richten Sie den Stecker richtig aus. Die gewellte Seite
•
Verbinden Sie das Netzteil mit einer Stromquelle.
4. Überprüfen Sie anhand der folgenden Tabelle, ob die Status-LED den
Startvorgang abgeschlossen hat und die Netzwerkverbindung für den
ICDM-RX/TCP-DB9/RJ45-PM ordnungsgemäß funktioniert.
Zustand
haben, siehe Erstkonfiguration auf Seite 27.
verwenden möchten.
auf Seite 144.
des Schraubklemmen-Netzsteckers muss auf die
gewellte Seite der Strombuchse am Gerät
ausgerichtet sein.
ICDM-RX/TCP-DB9/RJ45-PM Beschreibung der LEDs
Die orangefarbene Status-LED am Gerät leuchtet, wenn das Gerät eingeschaltet ist und den
Startvorgang abgeschlossen hat.
Die Status-LED blinkt während des Startvorgangs. Es dauert ca. 15 Sekunden, bis der
Bootloader den Zyklus abgeschlossen hat. Wenn der Bootloader den Zyklus abgeschlossen
hat, leuchtet die LED durchgehend und blinkt nur etwa alle 10 Sekunden.
ICDM-RX/TCP
Frontansicht
ICDM-RX/TCP-DB9/RJ45-PM
-
Rückleiter
Masse
5–30 V DC
+
Positiv
Drahtdurchmesser:
AWG 12-22
11
