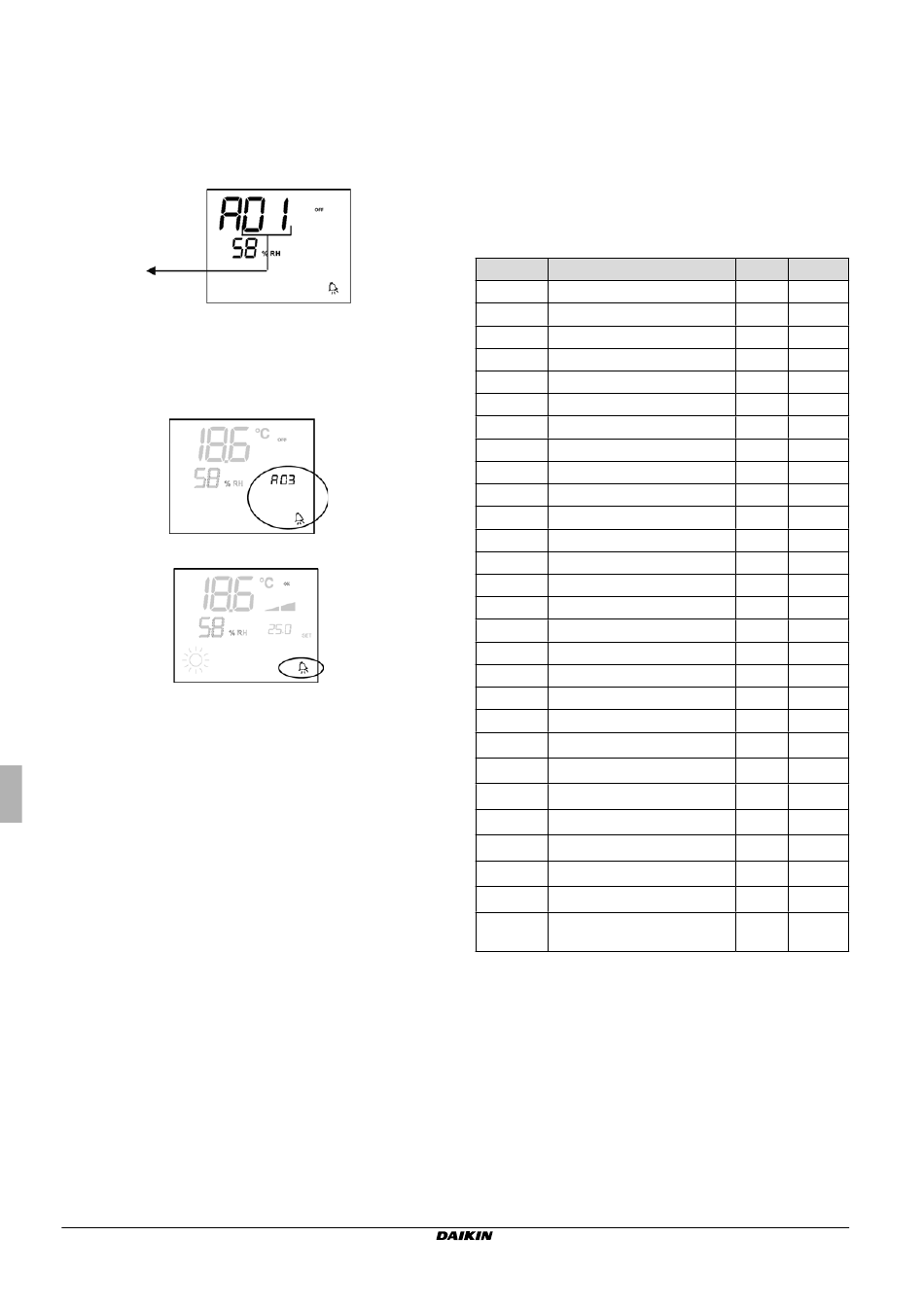

ALARME
Die Steuerung verwaltet zwei Alarmtypen:
 S chwere Alarme: führen zur Zwangsausschaltung des
Thermostaten
 L eichte Alarme: führen nicht zur Zwangsausschaltung
des Thermostaten, sperren aber eventuelle kritische
Funktionen.
SCHWERE ALARME
Alarmcode
 C ode A01 = Fehler externe Lufttemperatursonde (bei
Thermostat an der Maschine)
 C ode A02 = Fehler interne Lufttemperatursonde
(bei Wandinstallation des Thermostaten und nicht
angeschlossener externer Lufttemperatursonde)
LEICHTE ALARME
THERMOSTAT OFF
THERMOSTAT ON
 Code 03 = Fehler Sonde Wassertemperatur
 Code A04= Fehler externe Feuchtigkeitssonde (nur wenn
die externe Temperatursonde installiert ist)
 Code A05 = Fehler interne Feuchtigkeitssonde
Anm.: Der Alarmcode wird nur bei ausgeschaltetem
Thermostaten angezeigt.
Installations- und Bedienungsanleitung
14
MODBUS
Das in der Steuerung implementierte Protokoll ist Modbus RTU
(9600, N, 8, 2) auf RS485.
IMPLEMENTIERTE FUNKTIONEN
 0 x03 : Read Holding Registers
 0 x04 : Read Input Registers
 0 x10 : Write Multiple registers
IMPLEMENTIERTE AUSNAHMEN
Exception Code 02: Invalidate data address
LISTE ÜBERWACHUNGSPARAMETER
ADRESSE REGISTER
0
Status
1
Geschwindigkeit
2
Lufttemperatur
3
Luftfeuchtigkeit
4 Wassertemperatur
5
P00: Konfiguration
6
P05: Konfig.DIN
7
Aktiver Sollwert Temp.
8
Benutzer-Sollwert Temp.
9
Version LCD
10
P09: Konfig.DOUT1
11
P10: Logik DOUT1
12
P11: Konfig.DOUT2
13 P12: Logik DOUT2
14
P14: Konfig.AOUT1/2
15
Analogausgang 1
16
Analogausgang 2
50
Digital 1
51
Schaltzeiten
52
Sollwert Kühlung
53
Sollwert Heizung
54 Minimaler Sollwert Kühlung
55
Maximaler Sollwert Kühlung
56
Minimaler Sollwert Heizung
57
Maximaler Sollwert Heizung
58
Geschwindigkeit
59
Korrektur Economy
60
Betriebsart modulierende
Luftzuführung
TYP ME
R -
R -
R [°C/10]
R %
R [°C/10]
R -
R -
R [°C/10]
R [°C/10]
R -
R
R
R
R
R
R [%]
R [%]
R/W -
R/W -
R/W [°C/10]
R/W [°C/10]
R/W [°C/10]
R/W [°C/10]
R/W [°C/10]
R/W [°C/10]
R/W -
R/W [°C/10]
R/W -
FWEC3
Advanced plus electronic controller
FC66002765
