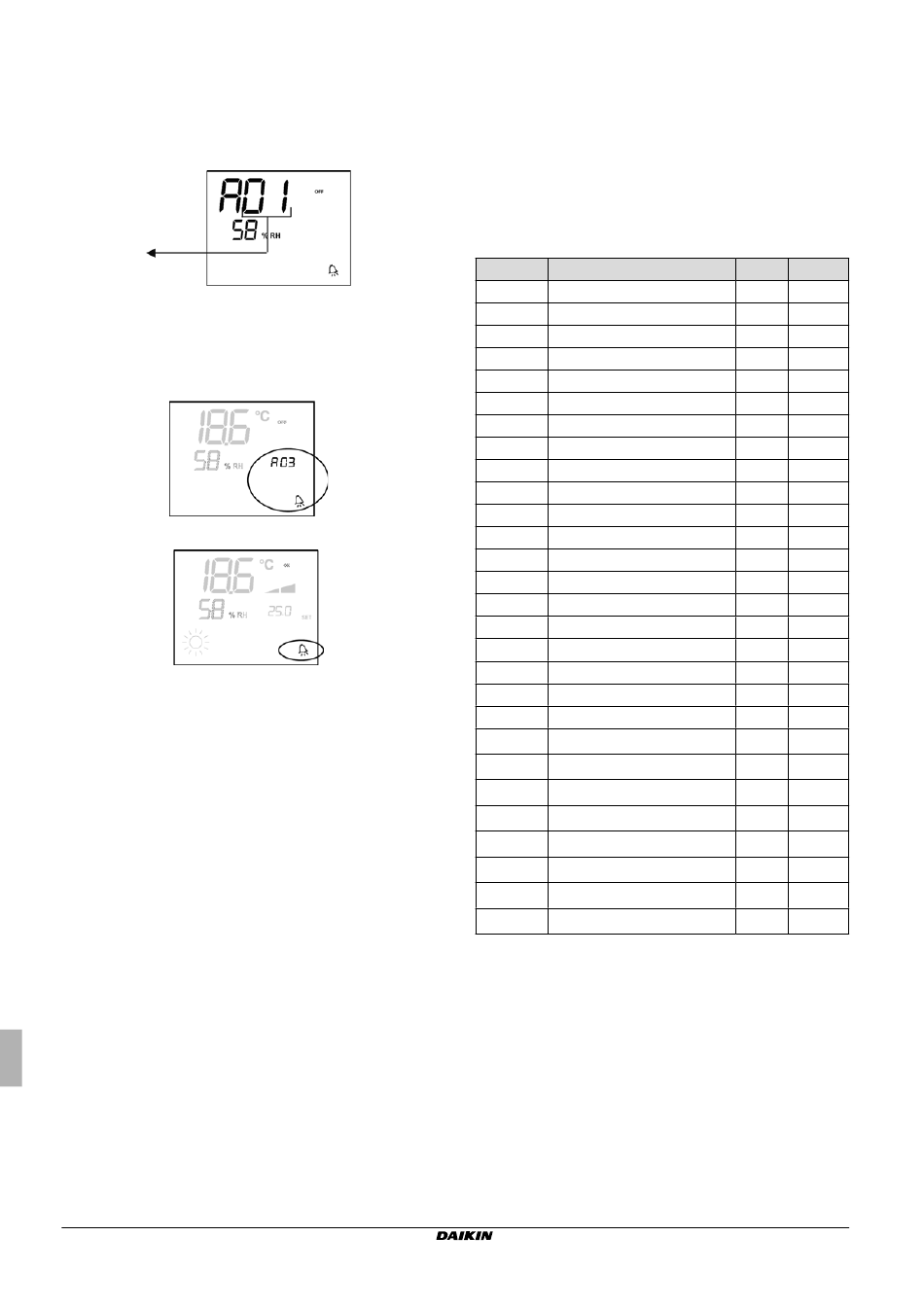

VÉSZJELZÉSEK
A vezérlő két vészjelzés típust kezel:
 S úlyos vészjelzések: a termosztát kényszer-kikapcsolását
okozzák
 N em Súlyos Vészjelzések: nem kényszerítik a termosztát
kikapcsolását, de az esetleges kritikus működéseket letiltják
SÚLYOS VÉSZJELZÉSEK
Vészjelző kód
 K ód A01 = levegő hőmérsékleti külső szonda hiba (ha a
termosztát a Készülék felületére van szerelve)
 K ód A02 = levegő hőmérsékleti belső szonda hiba (ha a
termosztát a Falra van szerelve és ha a levegő hőmérsékleti
külső szonda ki van csatlakoztatva)
NEM SÚLYOS VÉSZJELZÉSEK
TERMOSZTÁT OFF
TERMOSZTÁT ON
 Kód A03 = víz hőmérsékleti szonda hiba
 Kód A04 = külső nedvességmérő szonda hiba (csak ha
beépített, kihelyezett hőmérsékleti szonda)
 Kód A05 = belső nedvességmérő szonda hiba
MEGJ.: a vészjelzés kód csak kikapcsolt termosztát esetén
kerül megjelenítésre.
Beszerelési és felhasználói kézikönyv
14
MODBUS
A vezérlőben megvalósított protokoll Modbus RTU (9600, N, 8 2)
az RS485-n.
MEGVALÓSÍTOTT FUNKCIÓK
 0 x03 : Read Holding Registers
 0 x04 : Read Input Registers
 0 x10 : Write Multiple registers
MEGVALÓSÍTOTT KIVÉTELEK
Exception Code 02: Invalidate data address
FELÜGYELŐ PARAMÉTERLISTA
CÍM REGISZTRÁLÁS
0 Állapotok
1 Sebesség
2 Levegő hőmérséklet
3 Páratartalom
4 Víz hőmérséklet
5 P00: Konfiguráció
6 P05: Konfig.DIN
7 T. Aktív Setpoint
8 T. Felhasználó Setpoint
9 LCD verzió
10 P09: Konfig.DOUT1
11 P10: Logika DOUT1
12
P11: Konfig.DOUT2
13
P12: Logika DOUT2
14
P14: Konfig.AOUT1/2
15
1. Analóg kimenet
16
2. Analóg kimenet
50
1. Digitálisok
51
Idősávok
52
Setpoint - Hűtés
53
Setpoint - Fűtés
54 Minimum Setpoint - Hűtés
55
Maximum Setpoint - Hűtés
56
Minimum Setpoint - Fűtés
57 Maximum Setpoint - Fűtés
58
Sebesség
59 Economy korrekció
60
Modulációs ventillációs mód
TÍPUS M.E.
R -
R -
R [°C/10]
R %
R [°C/10]
R -
R -
R [°C/10]
R [°C/10]
R -
R
R
R
R
R
R [%]
R [%]
R/W -
R/W -
R/W [°C/10]
R/W [°C/10]
R/W [°C/10]
R/W [°C/10]
R/W [°C/10]
R/W [°C/10]
R/W -
R/W [°C/10]
R/W -
FWEC3
Advanced plus electronic controller
FC66002765
