ΔΙΑΜΟΡΦΩΣΕΙΣ ΤΩΝ ΑΝΑΛΟΓΙΚΩΝ
ΕΞΟΔΩΝ 0-10V (ΠΑΡΑΜΕΤΡΟΣ Ρ14)
Ο παρακάτω πίνακας είναι ένας οδηγός για τη σωστή ρύθμιση
της παραμέτρου P14 ανάλογα με τον τύπο βαλβίδας(ων)
και ανεμιστήρα που διαθέτει η μονάδα. Για κάθε τυπολογία
μονάδας, υποδεικνύεται η τιμή προς ανάθεση στην παράμετρο
P14 και ο αντίστοιχος τρόπος χρήσης των δύο αναλογικών
εξόδων.

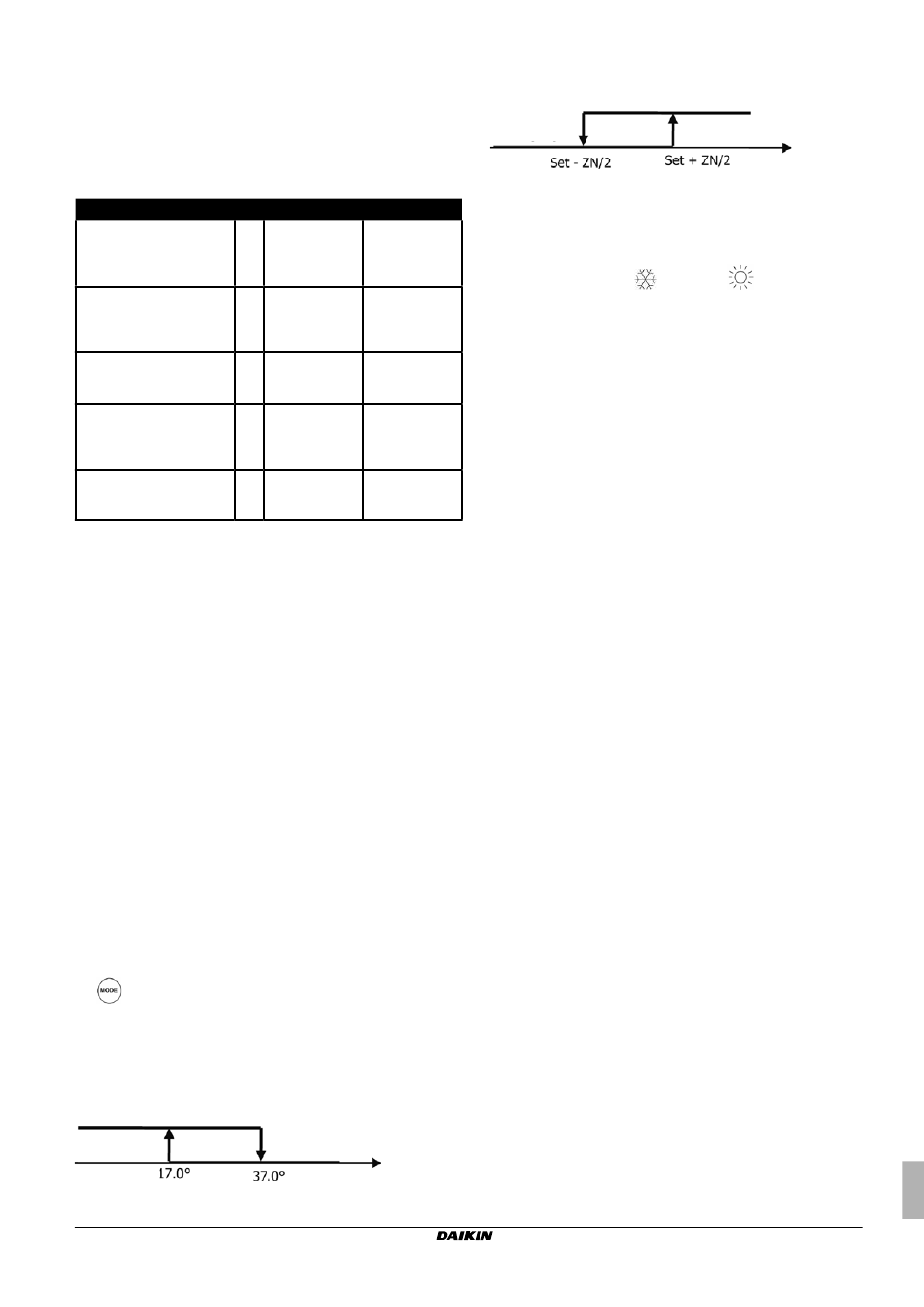

ΤΥΠΟΣ ΜΟΝΑΔΑΣ P14
ΜΟΝΑΔΑ ΜΕ 2 Η 4 ΣΩΛΗΝΕΣ
ΜΕ ΒΑΛΒΙΔΑ(ΕΣ) ΟΝ/OFF
0
ΚΑΙ ΑΝΕΜΙΣΤΗΡΑ ΧΩΡΙΣ
ΔΙΑΜΟΡΦΩΣΗ
ΜΟΝΑΔΑ ΜΕ 2 ΣΩΛΗΝΕΣ
ΜΕ ΒΑΛΒΙΔΑ ΔΙΑΜΟΡΦΩΣΗΣ
1
ΚΑΙ ΑΝΕΜΙΣΤΗΡΑ ΧΩΡΙΣ
ΔΙΑΜΟΡΦΩΣΗ
ΜΟΝΑΔΑ ΜΕ 2 ΣΩΛΗΝΕΣ ΜΕ
ΒΑΛΒΙΔΑ ΔΙΑΜΟΡΦΩΣΗΣ ΚΑΙ 2
ΑΝΕΜΙΣΤΗΡΑ ΔΙΑΜΟΡΦΩΣΗΣ
ΜΟΝΑΔΑ ΜΕ 4 ΣΩΛΗΝΕΣ ΜΕ
ΒΑΛΒΙΔΕΣ ΔΙΑΜΟΡΦΩΣΗΣ
3
(ΔΕΝ ΕΠΙΤΡΕΠΕΤΑΙ Ο
ΑΝΕΜΙΣΤΗΡΑΣ ΔΙΑΜΟΡΦΩΣΗΣ)
ΜΟΝΑΔΑ ΜΕ 2 Η 4 ΣΩΛΗΝΕΣ
ΜΕ ΒΑΛΒΙΔΑ(ΕΣ) ΟΝ/OFF ΚΑΙ 4
ΕΞΑΕΡΙΣΜΟ ΔΙΑΜΟΡΦΩΣΗΣ
ΣΕΙΡΙΑΚΗ ΕΠΙΚΟΙΝΩΝΙΑ
Σύνδεση στο δίκτυο επικοινωνίας RS485.
Το δίκτυο επικοινωνίας, τυπολογίας Bus, αποτελείται από ένα
απλό θωρακισμένο καλώδιο με 2 αγωγούς, που συνδέεται
απευθείας στις ψηφιακές πύλες RS485 των τηλεχειριστηρίων
(ακροδέκτες Α, Β και GND).
Για τη δημιουργία του δικτύου χρησιμοποιήστε καλώδιο AWG
24 (διαμ. 0,511 mm).
Το δίκτυο επικοινωνίας θα πρέπει να έχει την ακόλουθη γενική
δομή (σχήμα 4):
Στην περίπτωση της λύσης "MASTER-SLAVE" θα πρέπει
να εγκατασταθεί μια αντίσταση τερματισμού και στα δύο
χειριστήρια στα άκρα του δικτύου.
Σημ.: (1) Τηρείτε την πολικότητα της σύνδεσης:
υποδεικνύεται με A(-) και B(+)
(2) Αποφύγετε τους δακτυλίους μάζας (γείωση
μόνο στο ένα άκρο)
ΛΟΓΙΚΕΣ
ΜΕΤΑΒΑΣΗ ΨΥΞΗ/ ΘΕΡΜΑΝΣΗ
Υπάρχουν 4 διαφορετικές λογικές επιλογής του τρόπου
λειτουργίας του θερμοστάτη, οι οποίες καθορίζονται ανάλογα
με τη διαμόρφωση που έχει γίνει στον πίνακα εντολών
(παράμετρος Ρ00):
1 Τ οπικό: επιλέγεται από το χρήστη με το σχετικό πλήκτρο
2 Α πόσταση: ανάλογα με την κατάσταση της ψηφιακής
εισόδου 1 (λογική επαφής: βλ. παραμέτρους διαμόρφωσης
κάρτας)
3 Α νάλογα με τη θερμοκρασία του νερού
καλοκαίρι
FWEC3
Advanced plus electronic controller
FC66002765
AOUT1 AOUT2
ΜΗ ΜΗ
ΧΡΗΣΙΜΟΠΟΙΟΥΜΕΝΗ ΧΡΗΣΙΜΟΠΟΙΟΥΜΕΝΗ
ΔΙΑΜΟΡΦΩΣΗ
--
ΒΑΛΒΙΔΑΣ
ΔΙΑΜΟΡΦΩΣΗ ΔΙΑΜΟΡΦΩΣΗ
ΒΑΛΒΙΔΑΣ ΑΝΕΜΙΣΤΗΡΑ
ΔΙΑΜΟΡΦΩΣΗ ΔΙΑΜΟΡΦΩΣΗ
ΒΑΛΒΙΔΑΣ ΚΡΥΟΥ ΒΑΛΒΙΔΑΣ
ΝΕΡΟΥ ΖΕΣΤΟΥ ΝΕΡΟΥ
ΔΙΑΜΟΡΦΩΣΗ
--
ΑΝΕΜΙΣΤΗΡΑ
χειμώνας Θερμοκρασία νερού
Σημ.: σε περίπτωση συναγερμού αισθητήρα νερού, ο έλεγχος
της λειτουργίας επιστρέφει προσωρινά στη λειτουρ
γία Τοπικό.
χειμώνας
4 α νάλογα με τη θερμοκρασία του αέρα:
Όπου:
 S et είναι η θερμοκρασία που ρυθμίζεται με τα βέλη
 Z N είναι η ουδέτερη ζώνη (παράμετρος P03)
Ο τρόπος λειτουργίας του θερμοστάτη υποδεικνύεται στην
οθόνη από τα σύμβολα (ψύξη) και
ΕΞΑΕΡΙΣΜΟΣ
ΓΕΝΙΚΕΣ ΑΠΟΨΕΙΣ
Το χειριστήριο μπορεί να διαχειριστεί δύο τυπολογίες
εξαερισμού:
- εξαερισμός σε βήματα, με ένα σταθερό αριθμό επιλέξιμων
ταχυτήτων (3 ή 4)
- εξαερισμός διαμόρφωσης, με μεταβλητή ταχύτητα από 0%
έως 100%
Η χρήση της μιας ή της άλλης τυπολογίας διαχείρισης
συνδέεται σαφώς με τον τύπο ανεμιστήρα (διαμόρφωσης ή
μη διαμόρφωσης) που βρίσκεται στο μηχάνημα, την οποία το
χειριστήριο επιλέγει ανάλογα με την τιμή που έχει ρυθμιστεί για
την παράμετρο διαμόρφωσης P14. Με τη σειρά της, η ρύθμιση
σε βήματα ακολουθεί δύο διαφορετικές λογικές ανάλογα με
τον τύπο βαλβίδας(ων) (ΟΝ/OFF ή διαμόρφωσης). Και αυτή
η πληροφορία, όπως και η τυπολογία εξαερισμού, λαμβάνεται
από το χειριστήριο με βάση την τιμή της παραμέτρου
διαμόρφωσης P14. Εννοείται ότι η ρύθμιση της παραμέτρου
διαμόρφωσης P14 γίνεται με προσοχή προκειμένου να
διασφαλιστεί η σωστή λειτουργία της μονάδας.
Σημ.: όταν υπάρχει εξαερισμός διαμόρφωσης, για τη
σωστή ρύθμιση, το χειριστήριο λαμβάνει υπόψη
και τον αριθμό ταχυτήτων που υποδηλώνονται
από την τιμή που δίνεται στην παράμετρο
διαμόρφωσης P00. Ακόμη και εάν φαίνεται
αντιφατικό να μιλάμε για "αριθμό ταχυτήτων" όταν
υπάρχει εξαερισμός διαμόρφωσης, η πληροφορία
αυτή παραμένει απαραίτητη για να υποδεικνύεται
στο σύστημα ελέγχου εάν πρόκειται για μονάδα
ικανή να λειτουργήσει με φυσική μεταγωγή
θερμοκρασίας ή όχι. Ανάλογα με την πληροφορία
αυτή, η ρύθμιση διαμόρφωσης του εξαερισμού
ακολουθεί διαφορετικές λογικές.
Περιληπτικά, οι λογικές αυτόματης ρύθμισης των οποίων η
διαχείριση γίνεται από το χειριστήριο (και περιγράφονται με
λεπτομέρεια παρακάτω) είναι οι εξής:
- εξαερισμός με βήματα με βαλβίδα ON/OFF (ή χωρίς βαλβίδα)
και 3 ταχύτητες, σε λειτουργία ψύξης και θέρμανσης
(πιθανολογούμενες λογικές);
- εξαερισμός με βήματα με βαλβίδα ON/OFF (ή χωρίς βαλβίδα)
και 4 ταχύτητες, σε λειτουργία καλοκαίρι και χειμώνας
(πιθανολογούμενες λογικές);
- εξαερισμός με βήματα με βαλβίδα διαμόρφωσης και
3 ταχύτητες, σε λειτουργία καλοκαίρι και χειμώνας
(πιθανολογούμενες;λογικές),
- εξαερισμός με βήματα με βαλβίδα διαμόρφωσης και
4 ταχύτητες, σε λειτουργία καλοκαίρι και χειμώνας
(πιθανολογούμενες λογικές);
- ρύθμιση του εξαερισμού διαμόρφωσης με βαλβίδα ON/OFF,
σε λειτουργία καλοκαίρι και χειμώνας (πιθανολογούμενες
λογικές);
- ρύθμιση του εξαερισμού διαμόρφωσης με βαλβίδα
διαμόρφωσης.
καλοκαίρι
Θερμοκρασία αέρα
(θέρμανση).
Εγχειρίδιο εγκατάστασ η ς και χρήσης
7
