Superminimale Geschw.
Minimale Geschw.
Mittlere Geschw.
Maximale Geschw.
Anm.: Bei modulierender Luftzuführung zeigen die vier
genannten Symbole den Bereich an (superminimal,
m i n i m a l , m i t t e l u n d m a x i m a l ) , i n d e m d i e
Betriebsgeschwindigkeit liegt.
Anm.: Wenn die momentane Geschwindigkeit anders ist als
die vom Benutzer gewählte (bei Zwangsschaltung),
wird bei einem ersten Drücken der Taste Fan
gewählte Geschwindigkeit angezeigt; durch weiteres
Drücken wird diese Einstellung verändert.

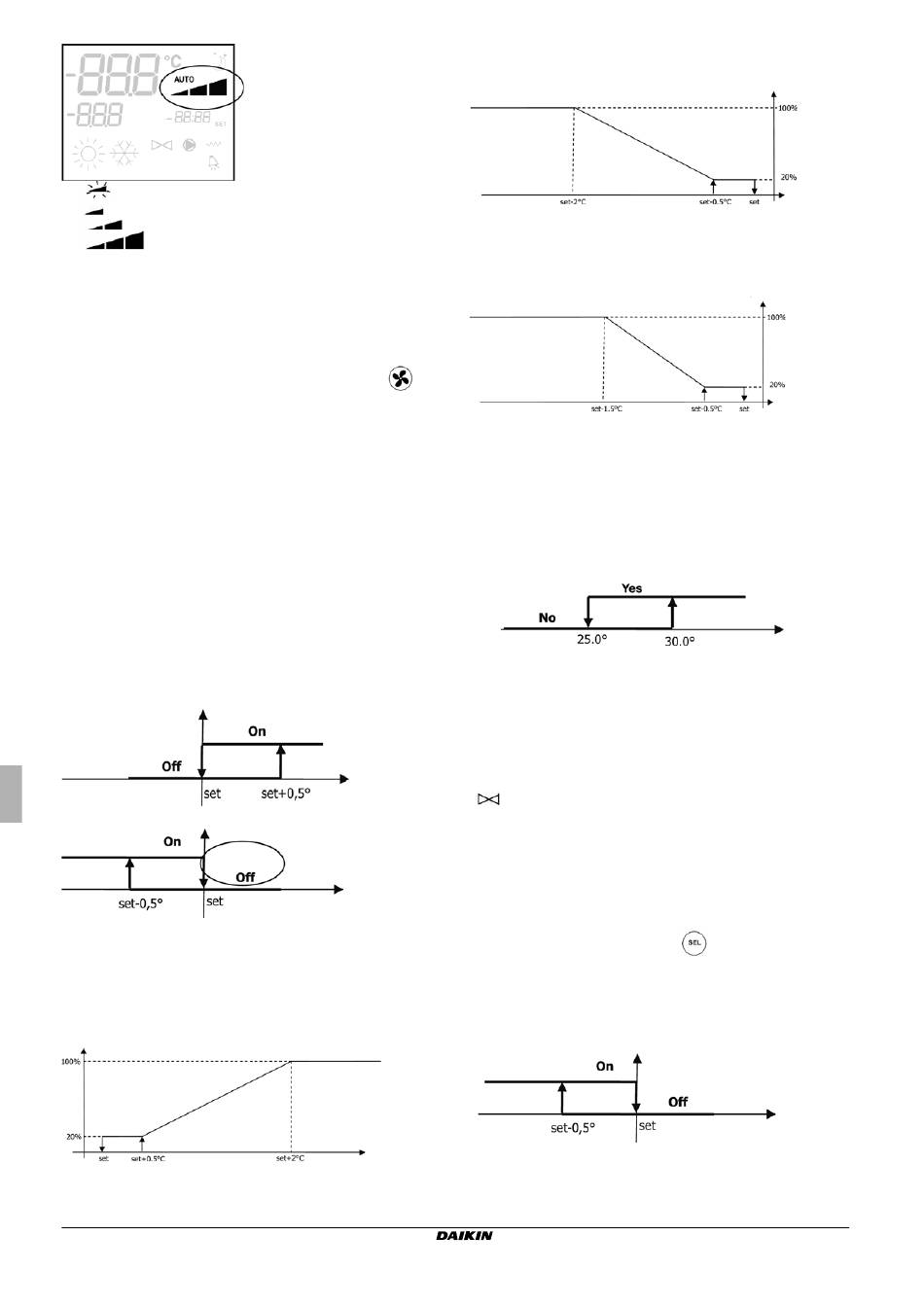

VENTIL
Die Steuerung kann 2- oder 3-Wege-Ventile vom EIN/AUS-
Typ (d.h. ganz offen oder ganz geschlossen) oder vom
modulierenden Typ (die Öffnung des Ventils kann zwischen 0%
und 100% variieren) verwalten. Wie bei der Luftzuführung muss
bei der Einstellung des Parameters P14 (Konfigurierung der
Analogausgänge) je nach Typ der tatsächlich an der Maschine
befindlichen Ventile sorgfältig zu Werke gegangen werden,
damit die Steuerung die richtige Regulierungslogik einschaltet.
1. FREIGABE VON DER LUFTSEITE
A. EIN/AUS-VENTIL
Die Öffnung des Ventils wird auf Grund der Arbeitseinstellung
und der Lufttemperatur gesteuert.
KÜHLUNG
HEIZUNG
B. MODULIERENDES VENTIL
Die Öffnung des Ventils wird auf Grund der Arbeitseinstellung
und der Lufttemperatur gesteuert. Die Öffnungslogik folgt den
nachstehenden Diagrammen.
KÜHLUNG
ÖFFNUNG (%)
Installations- und Bedienungsanleitung
10
HEIZBETRIEB BEI KONFIGURATIONEN MIT 3
GESCHWINDIGKEITEN
HEIZBETRIEB BEI KONFIGURATIONEN MIT 4
GESCHWINDIGKEITEN
die
2. FREIGABE VON DER WASSERSEITE
Die Kontrolle der Wassertemperatur für die Freigabe der
Öffnung betrifft nur Konfigurationen mit 3-Wege-Ventilen und
Elektrowiderstand. In diesen Konfigurationen wird eine Kontrolle
der Wassertemperatur durchgeführt bei:
H eizung mit Widerstand: Der Betrieb des Widerstands
bewirkt eine Zwangslüftung; daher ist ein Durchfluss von
zu kaltem Wasser durch das Terminal zu vermeiden.
N achlüftung bei Ausschalten des Widerstands: Sie läuft bis
zum Ablauf der festgesetzten Zeit weiter, auch bei einem
Wechsel der Betriebsart; während dieser Nachlüftung fällt
die wasserseitige Freigabe mit der für die Lüftung zusam-
men.
DISPLAY
LUFTTEMPERATUR
Das eingeschaltete Ventil wird am Display durch das Symbol
angezeigt.
ELEKTROWIDERSTAND
Der Elektrowiderstand ist eine Vorrichtung, die als eventuelle
Unterstützung in der Heizungsphase behandelt wird.
LUFTTEMPERATUR
WAHL
Wenn in der Konfiguration vorgesehen, kann der Widerstand
im Heizbetrieb mit der Taste Sel
EINSCHALTUNG
Der Elektrowiderstand wird, wenn er vom Benutzer gewählt
wurde, auf Anforderung des Thermostaten auf Grund der
Raumtemperatur benutzt.
RAUMTEMPERATUR
Anm.: Das Einschalten bewirkt eine Zwangslüftung.
Advanced plus electronic controller
ÖFFNUNG (%)
RAUMTEMPERATUR
ÖFFNUNG (%)
RAUMTEMPERATUR
WASSER-
TEMPERATUR
gewählt werden.
LUFTTEMPERATUR
FWEC3
FC66002765
