Szuperminimum seb.
Minimum seb.
Közepes seb.
Maximum seb.
MEGJ.: A modulációs ventilláció esetén a fentemlített négy jel azt
az intervallumot jelzi (szuperminimum, minimum, közepes
és maximum), amelyre a működési sebességet beállítják.
MEGJ.: amennyiben az aktív sebesség különbözik a felhasználó
által kiválasztott sebességtől (kényszerműködés esetén),
a
Fan billentyű első benyomása ezutóbbit fogja
megjeleníteni; az ezt követő benyomása megváltoztatja
ezt a beállítást.

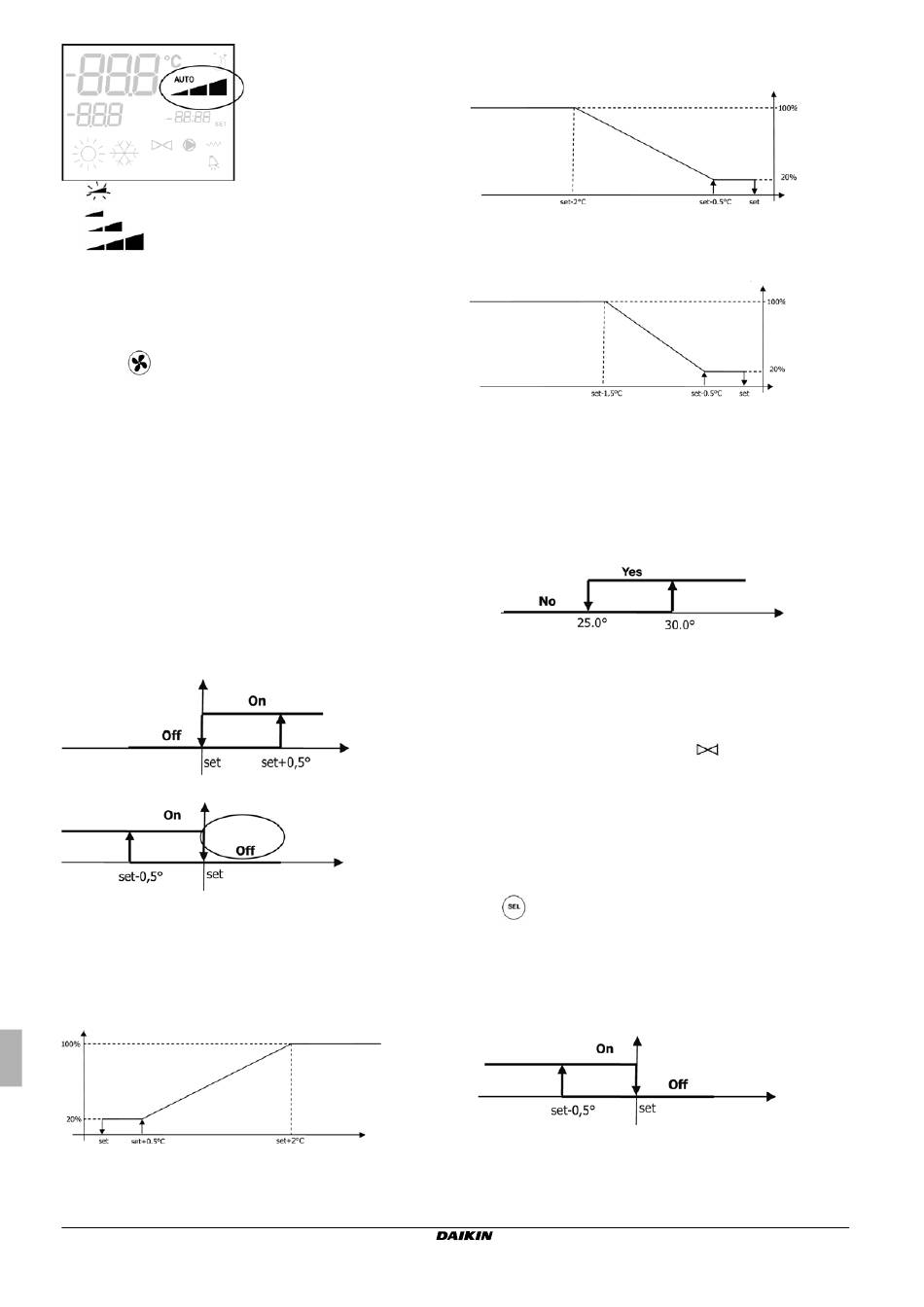

SZELEP
Az ellenőrző rendszer 2 vagy 3 utas, ON/OFF típusú (azaz teljesen
nyitott vagy teljesen zárt), vagy modulációs szelepeket (a szelep
nyitása 0% és 100% között változhat) irányíthat. Mint ahogy a
ventilláció esetében, itt is figyelmet kell szentelni a P14 paraméter
beállítására (az analóg kimenetek konfigurációja) a gépen valójában
meglévő szelepek tipológiája alapján, így ezáltal a vezérlő a helyes
szabályozási logikát aktiválja.
1. A LEVEGŐ VÍZ ENGEDÉLYEZÉSE
A. ON/OFF SZELEP
A szelep nyitását a munka-beállítás és a levegő hőmérséklete
függvényében vezérli.
HŰTÉS
FŰTÉS
B. MODULÁCIÓS SZELEP
A szelep nyitását a munka-beállítás és a levegő hőmérséklete
függvényében vezérli. A nyitás szabályozási logikája az alábbiakban
feltüntetett diagramokat követi.
HŰTÉS
NYITÁS (%)
Beszerelési és felhasználói kézikönyv
10
FŰTÉS 3 SEBESSÉGES KONFIGURÁCIÓKKAL
FŰTÉS 4 SEBESSÉGES KONFIGURÁCIÓKKAL
2. A VÍZ ENGEDÉLYEZÉSE
A víz hőmérsékletének ellenőrzése a nyitás engedélyezéséhez
csak 3 utas szelepes és elektromos fűtőelemes konfigurációkat
érint. Ilyen konfigurációknál a víz hőmérsékletének ellenőrzését az
alábbi esetekben végzi el:
F űtés fűtőelemmel: a fűtőelem működése a ventilláció
kényszerműködésével jár együtt; ezért tehát kerülni kell a
túlságosan hideg víz bejutását a terminálba.
A fűtőelem kikapcsolását követő utóventilláció: fennáll a
meghatározott idő elteltéig, még az üzemmód cseréje esetén
is, az utóventilláció folyamán a víz engedélyezése meg fog
egyezni a ventilláció számára leírtakkal.
DISPLAY
LEVEGŐ HŐM.
Az aktív szelep kijelzés a display-en a
ELEKTROMOS FŰTŐELEM
Az elektromos fűtőelem egy olyan szerkezet, amely a fűtési fázisban
esetleges tartalék elemként van fenntartva.
LEVEGŐ HŐM.
KIVÁLASZTÁS
Ha a konfiguráció tartalmazza a fűtőelem használatát, akkor azt a
Sel
AKTIVÁLÁS
Az elektromos fűtőelem használata, ha azt a felhasználó kiválasztja, a
környezeti hőmérséklet alapján a termosztát behívására történik meg.
KÖRNYEZETI
HŐMÉRSÉKLET
MEGJ.: az aktiválás a ventilláció kényszerműködését váltja ki
billentyűvel lehet kiválasztani fűtésnél.
Advanced plus electronic controller
NYITÁS (%)
KÖRNYEZETI
HŐMÉRSÉKLET
NYITÁS (%)
KÖRNYEZETI
HŐMÉRSÉKLET
VÍZ HŐM.
jelből adódik.
LEVEGŐ HŐM.
FWEC3
FC66002765
