Сверхминимальная скорость
Минимальная скорость
Средняя скорость
Максимальная скорость
Примечание: в случае модулирующей вентиляции, четыре
вышеуказанных условных обозначений показывают
интервал (сверхминимальный, минимальный,
средний и максимальный) в котором находится
рабочая скорость.
Примечание: в случае, если рабочая скорость отличается от
заданной потребителем (в случае форсировки), то
при первом нажатии на кнопку Fan
установленное значение; при повторном нажатии
на кнопку установленное значение меняется.
КЛАПАН
Панель управления может управлять работой 2-х или 3-х
ходовых клапанов типа ON/OFF (то есть полностью открытых
или полностью закрытых) или модулирующих (открытие клапана
может изменяться с 0% до 100%). Так же как и для вентиляции,
необходимо обратить внимание на задание параметра
(конфигурация аналоговых выходов) на основании типа клапанов,
смонтированных на установке, чтобы панель управления
включила правильную логику регулировки.

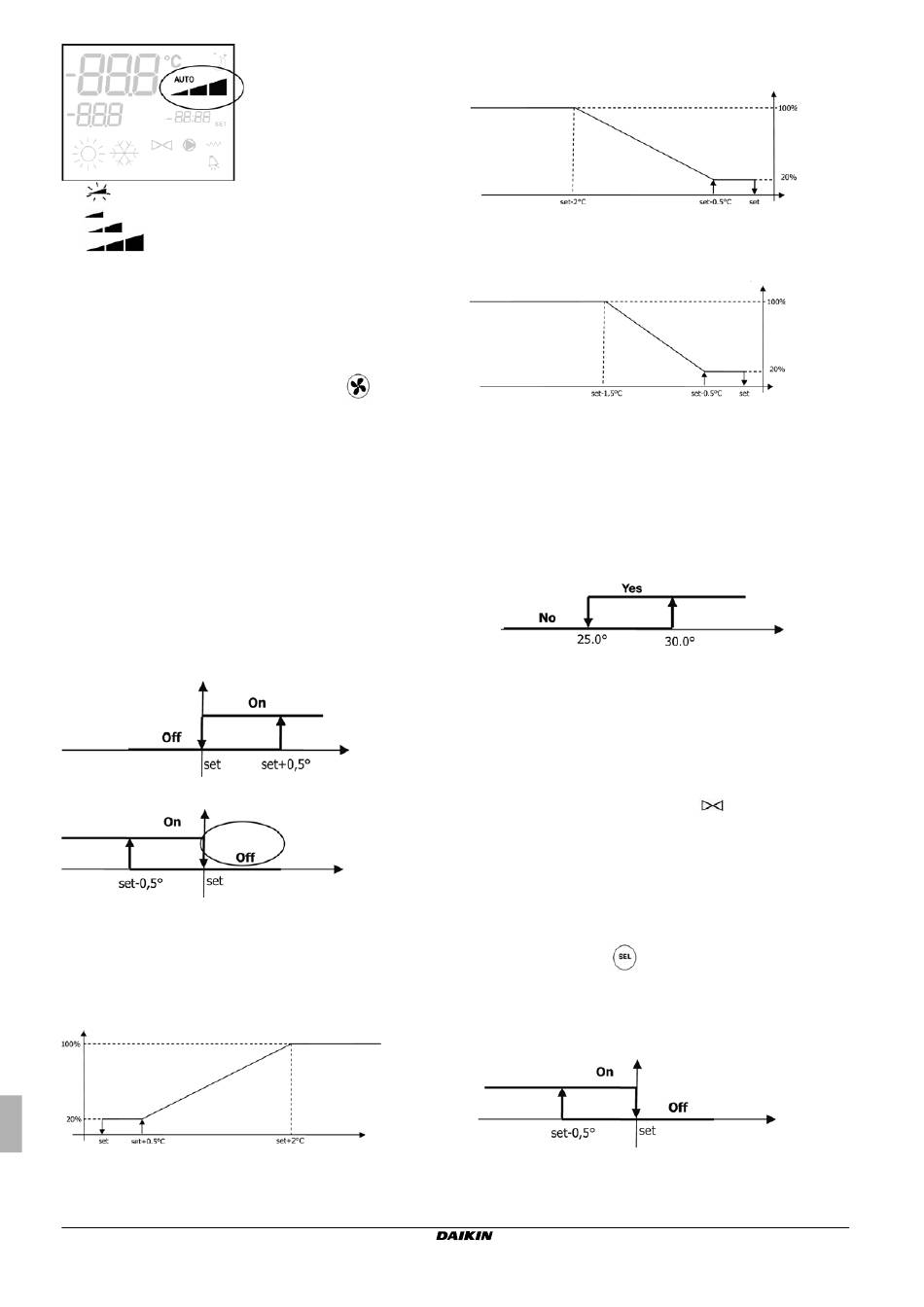

1. ОТПИРАЮЩИЙ СИГНАЛ ВОЗДУХА
A. КЛАПАН ON/OFF
Открытие клапана производится в зависимости от рабочего set
и температуры воздуха.
ОХЛАЖДЕНИЕ
ОТОПЛЕНИЕ
B. МОДУЛИРУЮЩИЙ КЛАПАН
Открытие клапана производится в зависимости от рабочего set
и температуры воздуха. Логика регулировки открытия следует
приведенной ниже диаграмме.
ОХЛАЖДЕНИЕ
ОТКРЫТИЕ (%)
Руководство по установке и эксплуатации
10
ОТОПЛЕНИЕ С С 3-Х СКОРОСТНЫМИ КОНФИГУРАЦИЯМИ
ОТОПЛЕНИЕ С С 4-Х СКОРОСТНЫМИ КОНФИГУРАЦИЯМИ
выводится
2. ОТПИРАЮЩИЙ СИГНАЛ ВОДЫ
Контроль температуры воды для отпирающего сигнала для
открытия выполняется только в конфигурациях с 3 – х ходовым
клапаном и электрическим нагревателем. В таких конфигурациях
будет производиться контроль температуры воды в следующих
случаях:
О топление с электрическим нагревателем: функционирование
электрического нагревателя приводит к форсировке
вентиляции; следовательно, необходимо избегать подачи в
P14
терминал слишком холодной воды.
Д ополнительная вентиляция в результате выключения
электрического нагревателя: продолжается до окончания
установленного времени, даже при изменении режима
работы. Во время дополнительной вентиляции отпирающий
сигнал воды совпадает с отпирающим сигналом для
вентиляции.
ТЕМП. ВОЗДУХА
ДИСПЛЕЙ
Включение клапана выводится на дисплей при помощи
специального условного обозначения
ЭЛЕКТРИЧЕСКИЙ НАГРЕВАТЕЛЬНЫЙ ПРИБОР
ТЕМП. ВОЗДУХА
Электрический нагреватель – это прибор, который используют
для «поддержки» в режиме отопления.
ВЫБОР
Если предусматривается конфигурацией, то электрический
нагреватель может быть выбран при работе в режиме отопления
с помощью кнопки Sel
ВКЛЮЧЕНИЕ
Применение электрического нагревателя, если он был выбран
пользователем, происходит при вызове со стороны термостата,
в зависимости от температуры в помещении.
ТЕМП. В ПОМЕЩЕНИИ
.
Примечание: включение приводит к форсированию
вентиляции
Advanced plus electronic controller
ОТКРЫТИЕ (%)
ТЕМП. В
ПОМЕЩЕНИИ
ОТКРЫТИЕ (%)
ТЕМП. В
ПОМЕЩЕНИИ
ТЕМП.
ВОДЫ
ТЕМП. ВОЗДУХА
FWEC3
FC66002765
