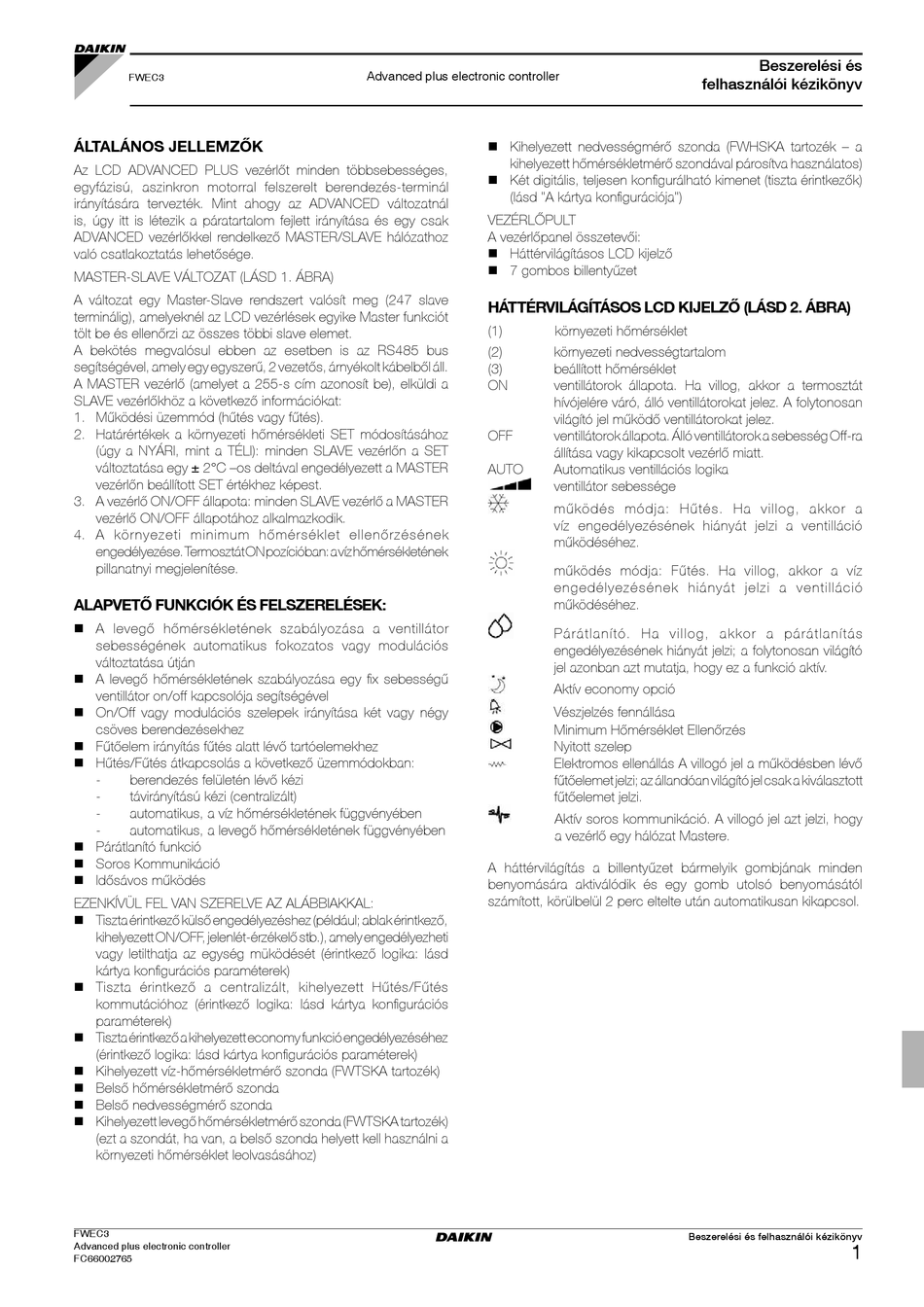

FWEC3
ÁLTALÁNOS JELLEMZŐK
Az LCD ADVANCED PLUS vezérlőt minden többsebességes,
egyfázisú, aszinkron motorral felszerelt berendezés-terminál
irányítására tervezték. Mint ahogy az ADVANCED változatnál
is, úgy itt is létezik a páratartalom fejlett irányítása és egy csak
ADVANCED vezérlőkkel rendelkező MASTER/SLAVE hálózathoz
való csatlakoztatás lehetősége.
MASTER-SLAVE VÁLTOZAT (LÁSD 1. ÁBRA)
A változat egy Master-Slave rendszert valósít meg (247 slave
terminálig), amelyeknél az LCD vezérlések egyike Master funkciót
tölt be és ellenőrzi az összes többi slave elemet.
A bekötés megvalósul ebben az esetben is az RS485 bus
segítségével, amely egy egyszerű, 2 vezetős, árnyékolt kábelből áll.
A MASTER vezérlő (amelyet a 255-s cím azonosít be), elküldi a
SLAVE vezérlőkhöz a következő információkat:
1. Működési üzemmód (hűtés vagy fűtés).
2. Határértékek a környezeti hőmérsékleti SET módosításához
(úgy a NYÁRI, mint a TÉLI): minden SLAVE vezérlőn a SET
változtatása egy ± 2°C –os deltával engedélyezett a MASTER
vezérlőn beállított SET értékhez képest.
3. A vezérlő ON/OFF állapota: minden SLAVE vezérlő a MASTER
vezérlő ON/OFF állapotához alkalmazkodik.
4. A környezeti minimum hőmérséklet ellenőrzésének
engedélyezése. Termosztát ON pozícióban: a víz hőmérsékletének
pillanatnyi megjelenítése.
ALAPVETŐ FUNKCIÓK ÉS FELSZERELÉSEK:
 A levegő hőmérsékletének szabályozása a ventillátor
sebességének automatikus fokozatos vagy modulációs
változtatása útján
 A levegő hőmérsékletének szabályozása egy fix sebességű
ventillátor on/off kapcsolója segítségével
 On/Off vagy modulációs szelepek irányítása két vagy négy
csöves berendezésekhez
 Fűtőelem irányítás fűtés alatt lévő tartóelemekhez
 Hűtés/Fűtés átkapcsolás a következő üzemmódokban:
- berendezés felületén lévő kézi
- távirányítású kézi (centralizált)
- automatikus, a víz hőmérsékletének függvényében
- automatikus, a levegő hőmérsékletének függvényében
 Párátlanító funkció
 Soros Kommunikáció
 Idősávos működés
EZENKÍVÜL FEL VAN SZERELVE AZ ALÁBBIAKKAL:
 Tiszta érintkező külső engedélyezéshez (például; ablak érintkező,
kihelyezett ON/OFF, jelenlét-érzékelő stb.), amely engedélyezheti
vagy letilthatja az egység müködését (érintkező logika: lásd
kártya konfigurációs paraméterek)
 Tiszta érintkező a centralizált, kihelyezett Hűtés/Fűtés
kommutációhoz (érintkező logika: lásd kártya konfigurációs
paraméterek)
 Tiszta érintkező a kihelyezett economy funkció engedélyezéséhez
(érintkező logika: lásd kártya konfigurációs paraméterek)
 Kihelyezett víz-hőmérsékletmérő szonda (FWTSKA tartozék)
 Belső hőmérsékletmérő szonda
 Belső nedvességmérő szonda
 Kihelyezett levegő hőmérsékletmérő szonda (FWTSKA tartozék)
(ezt a szondát, ha van, a belső szonda helyett kell használni a
környezeti hőmérséklet leolvasásához)
FWEC3
Advanced plus electronic controller
FC66002765
Advanced plus electronic controller
 Kihelyezett nedvességmérő szonda (FWHSKA tartozék – a
kihelyezett hőmérsékletmérő szondával párosítva használatos)
 K ét digitális, teljesen konfigurálható kimenet (tiszta érintkezők)
(lásd "A kártya konfigurációja")
VEZÉRLŐPULT
A vezérlőpanel összetevői:
 Háttérvilágításos LCD kijelző
 7 gombos billentyűzet
HÁTTÉRVILÁGÍTÁSOS LCD KIJELZŐ (LÁSD 2. ÁBRA)
(1)
(2)
(3)
ON
OFF
AUTO
A háttérvilágítás a billentyűzet bármelyik gombjának minden
benyomására aktiválódik és egy gomb utolsó benyomásától
számított, körülbelül 2 perc eltelte után automatikusan kikapcsol.
felhasználói kézikönyv
környezeti hőmérséklet
környezeti nedvességtartalom
beállított hőmérséklet
ventillátorok állapota. Ha villog, akkor a termosztát
hívójelére váró, álló ventillátorokat jelez. A folytonosan
világító jel működő ventillátorokat jelez.
ventillátorok állapota. Álló ventillátorok a sebesség Off-ra
állítása vagy kikapcsolt vezérlő miatt.
Automatikus ventillációs logika
ventillátor sebessége
működés módja: Hűtés. Ha villog, akkor a
víz engedélyezésének hiányát jelzi a ventilláció
működéséhez.
működés módja: Fűtés. Ha villog, akkor a víz
engedélyezésének hiányát jelzi a ventilláció
működéséhez.
Párátlanító. Ha villog, akkor a párátlanítás
engedélyezésének hiányát jelzi; a folytonosan világító
jel azonban azt mutatja, hogy ez a funkció aktív.
Aktív economy opció
Vészjelzés fennállása
Minimum Hőmérséklet Ellenőrzés
Nyitott szelep
Elektromos ellenállás A villogó jel a működésben lévő
fűtőelemet jelzi; az állandóan világító jel csak a kiválasztott
fűtőelemet jelzi.
Aktív soros kommunikáció. A villogó jel azt jelzi, hogy
a vezérlő egy hálózat Mastere.
Beszerelési és felhasználói kézikönyv
Beszerelési és
1
