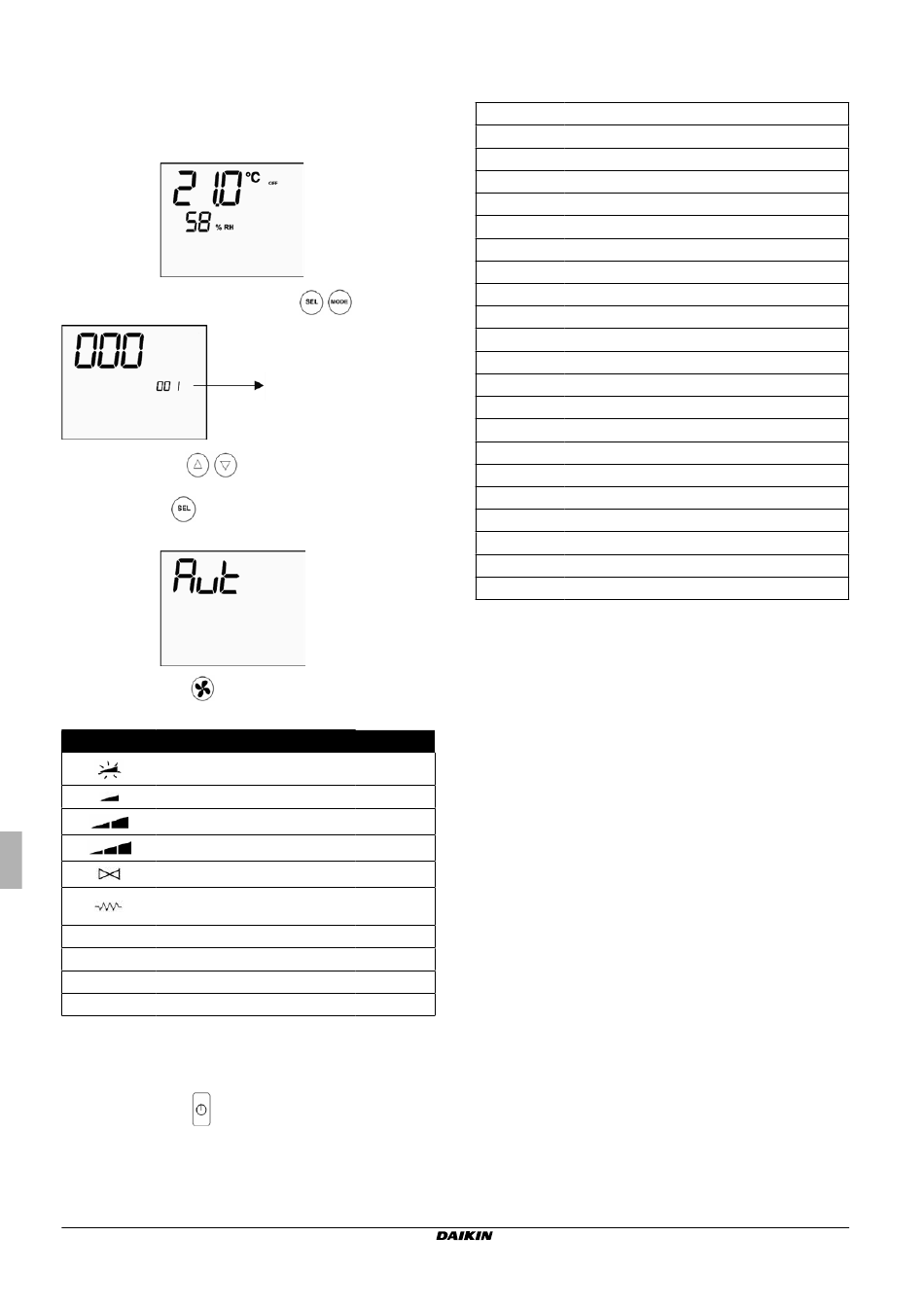

PROCEDIMIENTO DE AUTODIAGNÓSTICO
Este procedimiento permite verificar el correcto funcionamiento
de cada una de las salidas del mando mismo.
Para ejecutar este procedimiento deberán aplicarse las
siguientes indicaciones:
 P oner el termostato en Off
 P ulsar simultáneamente las teclas
 U tilizar las teclas
hasta llegar al valor de contraseña para el autodiagnóstico
(030) y pulsar
.
Aparecerá la siguiente pantalla:
 P ulsar la tecla
para encender en sucesión las
diferentes salidas del termostato.
Símbolo
Accionamiento
Velocidad súper mínima
Velocidad mínima
Velocidad mediana
Velocidad máxima
Válvula
Resistencia
Segunda válvula
CO1
Salida digital 1
CO2
Salida digital 2
AO1
Salida analógica 1 = 10V
AO2
Salida analógica 2 = 10V
Es posible comprobar, una por una, las salidas del control
electrónico observando el respectivo componente (por ej.:
válvula, ventilador) o verificando la presencia de una tensión
de 230 V en los bornes correspondientes.
 P ulsar la tecla
para salir del procedimiento de
autodiagnóstico (después de algunos minutos el termostato
saldrá automáticamente de todos modos).
Manual de instalación y de uso
16
nivel 1: introducir contraseña
para modificar el valor del display
Bornes
N-V0
N-V1
N-V2
N-V3
N-Vc
N-Vh
C012-C01
C012-C02
COM-101
COM-102
TARJETA ELECTRÓNICA (VÉASE FIGURA 6)
En que:
Vc
Válvula
Vh
Válvula Calor/Resistencia
V0
Vel. súper mínima
V1
Vel. mínima
V2
Vel. mediana
V3
Vel. máxima
N
Neutro
L
Fase
PE
Tierra
A-B-GND
RS 485
SU
Sonda de humedad remota
SW
Sonda agua
SA
Sonda aire remota
101
Salida 0-10V 1
COM
Común salidas 0-10V
102
Salida 0-10V 2
DO2
Salida digital 2
DO1
Salida digital 1
CO12
Común salidas digitales
DI1
Entrada dig. 1
CI12
Común DI1-2
DI2
Entrada dig. 2
NOTA BENE.
 P ara conexiones de potencia utilizar cable con sección de
1 mm
2
 P ara entradas digitales utilizar cable tipo AWG 24
 P ara alargamientos de sondas y RS485 utilizar cable
apantallado tipo AWG 24
FWEC3
Advanced plus electronic controller
FC66002765
