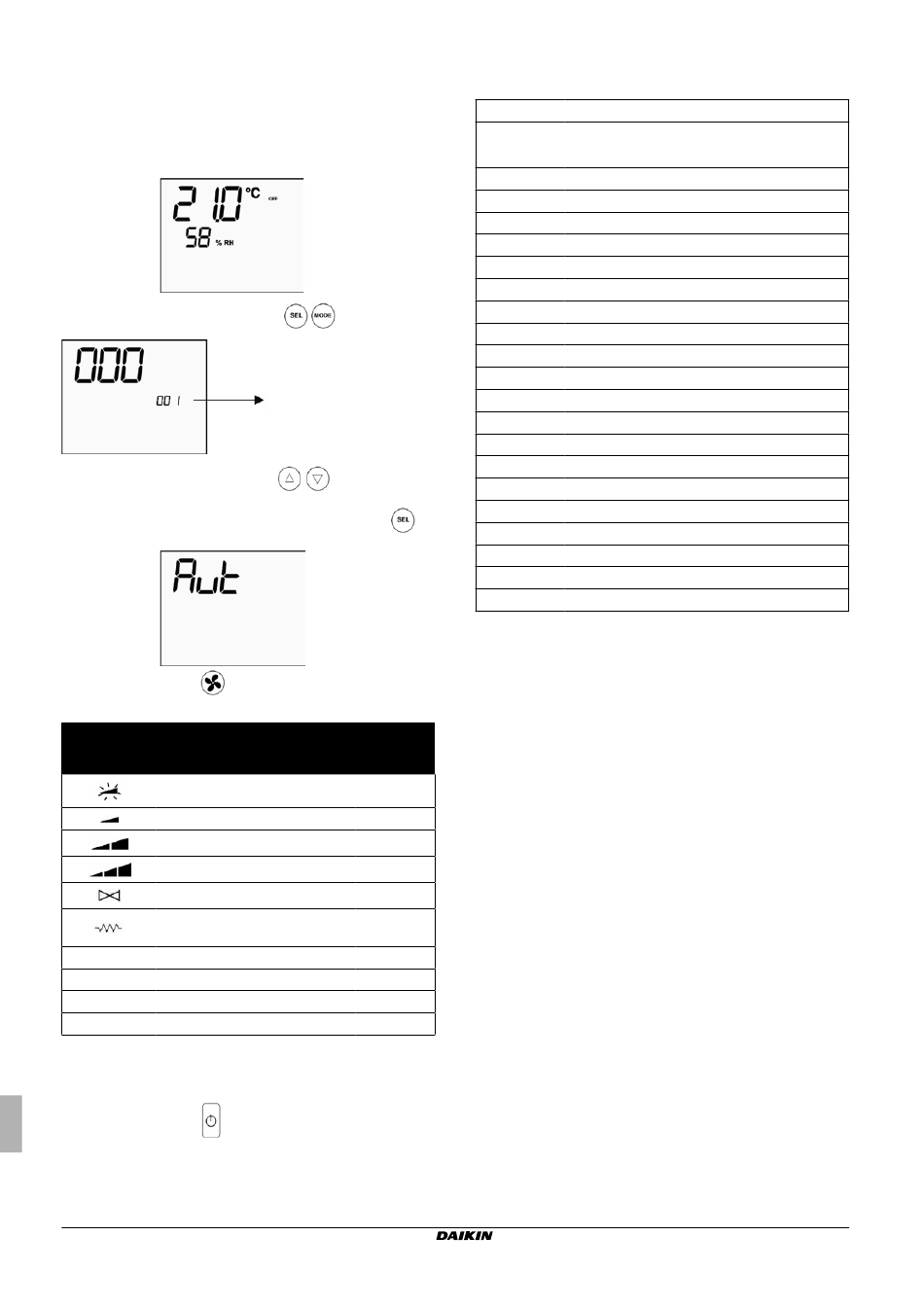

ПОРЯДОК ДЕЙСТВИЙ АВТОМАТИЧЕСКОЙ
ДИАГНОСТИКИ
Этот процесс даёт возможность проверить правильность работы
отдельных выходов панели управления.
Для выполнения процедуры, следовать приведенным ниже
указаниям.
У становить термостат в положение Off
О дновременно нажать на кнопки
И спользовать кнопки для того
выведенное на дисплее значение и ввести пароль для
автоматической диагностики (
Появится следующее визуальное изображение:
н ажать на кнопку,
чтобы последовательно включить
различные выходы термостата.
Условный
Включение
знак
Сверхминимальная скорость
Минимальная скорость
Средняя скорость
Максимальная скорость
Клапан
Электрический нагреватель
Второй клапан
CO1
Цифровой выход 1
CO2
Цифровой выход 2
AO1
Аналоговый выход 1 = 10В
AO2
Аналоговый выход 2 = 10В
Можно проверить, по одному, все выходы электронной панели
управления наблюдая за соответствующим компонентом
(клапаном, вентилятором, и т.п.) или проверив наличие
напряжения в 230 В на соответствующих зажимах.
Н ажать на кнопку
, чтобы выйти из автоматической
диагностики (в любом случае, по истечении нескольких
минут, термостат автоматически выходит из автоматической
диагностики).
Руководство по установке и эксплуатации
16
.
уровень 1: введение пароля
, чтобы изменить
030
), а затем нажать
.
Контактные
зажимы
N-V0
N-V1
N-V2
N-V3
N-Vc
N-Vh
C012-C01
C012-C02
COM-101
COM-102
ЭЛЕКТРОННАЯ ПЛАТА (СМОТРИТЕ РИСУНОК 6)
Где
Vc
Клапан
Vh
Клапан горячей воды / Электрический
нагреватель
V0
Сверхминимальная скорость
V1
Минимальная скорость
V2
Средняя скорость
V3
Максимальная скорость
N
Нейтральный
L
Фаза
PE
Заземление
A-B-GND
RS 485
SU
Выносной датчик влажности
SW
Датчик воды
SA
Выносной датчик воздуха
101
Выход 0-10В 1
COM
Общие выходы 0-10В
102
Выход 0-10В 2
DO2
Цифровой выход 2
DO1
Цифровой выход 1
CO12
Общие цифровые выходы
DI1
Цифровой вход1
CI12
Общий DI1-2
DI2
Цифровой вход 2
Примечание:
Д ля подсоединения мощности пользоваться кабелем с
сечением 1 мм
2
Д ля цифровых входов применять кабель типа AWG 24
Д ля удлинения провода датчика и RS485 пользоваться
экранированным кабелем типа AWG 24
FWEC3
Advanced plus electronic controller
FC66002765
