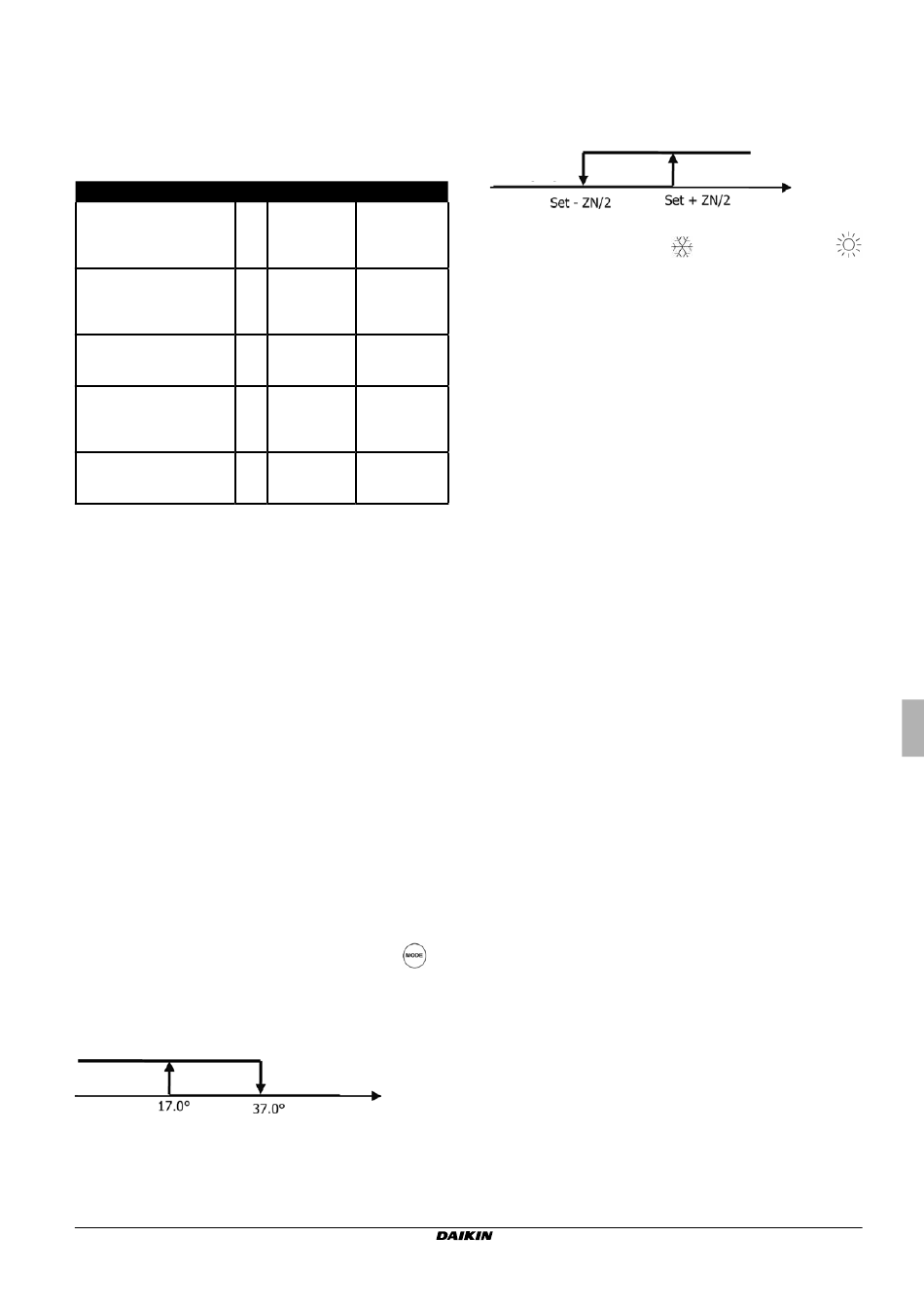

CONFIGURATIONS DES SORTIES ANALOGIQUES
0-10V (PARAMÈTRE P14)
Le tableau qui suit sert de guide pour la sélection du paramètre
P14 en fonction du type de vanne(s) et de ventilateur présent
sur l'unité. Pour chaque type d'unité est indiqué la valeur à
attribuer au paramètre P14 et la modalité d'utilisation des deux
sorties analogiques.
TYPE D'UNITÉ P14
UNITÉ À 2 OU 4 TUBES
AVEC VANNE(S) ON/OFF
0
ET VENTILATEUR NON
MODULANT
UNITÉ À 2 TUBES AVEC
VANNE MODULANTE
1
ET VENTILATEUR NON
MODULANT
UNITÉ À 2 TUBES AVEC
VANNE MODULANTE ET 2
VENTILATEUR MODULANT
UNITÉ À 4 TUBES AVEC
VANNES MODULANTES
3
(VENTILATEUR MODULANT
NON ADMIS)
UNITÉ À 2 OU 4 TUBES
AVEC VANNE(S) ON/OFF ET 4
VENTILATEUR MODULANT
COMMUNICATION SÉRIELLE
Branchement au réseau de communication RS485
Le réseau de communication, de type Bus, est formé par un
câble blindé à 2 conducteurs, branché directement aux ports
série RS485 des commandes (bornes A, B et GND).
Pour la réalisation du système utiliser un câble AWG 24 (diam.
0,511 mm).
Le réseau de communication doit avoir la structure générale
suivante (figure 4):
Concernant la version "MASTER-SLAVE" une résistance de
terminaison devra être installée sur les deux commandes aux
extrémités du réseau.
N.B.: (1) Respecter la polarité de la connexion: indiquée
par A(-) et B(+)
(2) Éviter des anneaux de mise à la terre (blindage
à la terre sur une extrémité seulement)
LOGIQUES
SÉLECTION RAFRAÎCHISSEMENT/CHAUFFAGE
Sont présentes 4 logiques différentes de sélection du mode
de fonctionnement du thermostat, lesquelles sont définies sur
la base de la configuration programmée sur la commande
(paramètre P00):
1 L ocale: choix de l'utilisateur en utilisant la touche
2 À distance: en fonction de l'état de l'entrée numérique DI1
(logique contact: voir les paramètres de configuration de
la carte).
3 E n fonction de la température de l'eau
été
N.B.: dans le cas d'une alarme relative aux sondes le
contrôle de la modalité revient momentanément à
la modalité Locale.
FWEC3
Advanced plus electronic controller
FC66002765
AOUT1 AOUT2
NON UTILISÉE NON UTILISÉE
MODULATION
--
VANNE
MODULATION MODULATION
VANNE VENTILATEUR
MODULATION MODULATION
VANNE EAU VANNE EAU
FROIDE CHAUDE
MODULATION
--
VENTILATEUR
hiver Température eau
4 E n fonction de la température de l'air
Où:
 S et est la température programmée au moyen des
flèches
 Z N est la zone neutre (paramètre P03)
hiver
Le mode de fonctionnement du thermostat est identifié sur
le moniteur par les symboles
(Chauffage).
VENTILATION
CARACTÉRISTIQUES GÉNÉRALES
Le contrôleur peut gérer deux types de ventilation:
- ventilation par paliers, avec un nombre fixe de vitesses sé-
lectionnables (3 ou 4)
- ventilation modulée, à vitesse variable de 0% à 100%
Le choix du type de gestion dépend du type de ventilateur
(modulant ou non modulant) installé sur l'unité, qui est
sélectionné en fonction de la valeur programmée pour le
paramètre de configuration P14. Pareillement, le réglage par
paliers répond à deux logiques différentes selon que la ou les
vannes sont de type ON/OFF ou modulante(s); cette donnée,
tout comme celle relative au type de ventilation, est acquise
par la commande en fonction de la valeur du paramètre
de configuration P14. Aussi, il est important d'effectuer
correctement la programmation du paramètre de configuration
P14 afin de garantir le bon fonctionnement de l'unité.
N.B.: En présence d'une ventilation modulée, afin
de garantir un bon réglage, la commande tient
également compte du nombre de vitesses
implicitement indiqué par la valeur attribuée au
paramètre de configuration P00. Bien qu'il semble
inapproprié de parler de "nombre de vitesses" en
présence d'une ventilation modulée, cette donnée
est essentielle pour que le système de contrôle soit
en mesure de savoir s'il s'agit ou non d'une unité
adaptée au fonctionnement en thermoconvection
naturelle. En fonction de cette donnée, le réglage
modulant de la ventilation répond à des logiques
différentes.
Les logiques du réglage automatique assuré par la
commande (voir plus bas pour la description détaillée) sont
les suivantes:
- ventilation par paliers avec vanne ON/OFF (ou absente) et 3
vitesses, en modalité rafraîchissement et chauffage (logiques
spéculaires);
- ventilation par paliers avec vanne ON/OFF (ou absente) et 4
vitesses, en modalité été et hiver (logiques spéculaires);
- ventilation par paliers avec vanne modulante et 3 vitesses,
en modalité été et hiver (logiques spéculaires);
- ventilation par paliers avec vanne modulante et 4 vitesses,
en modalité été et hiver (logiques non spéculaires);
- réglage de la ventilation modulée avec vanne ON/OFF, en
modalité été et hiver (logiques spéculaires);
- réglage de la ventilation modulée avec vanne modulante
été
Température air
(Rafraîchissement) et
Manuel d'installation et d'utilisation
