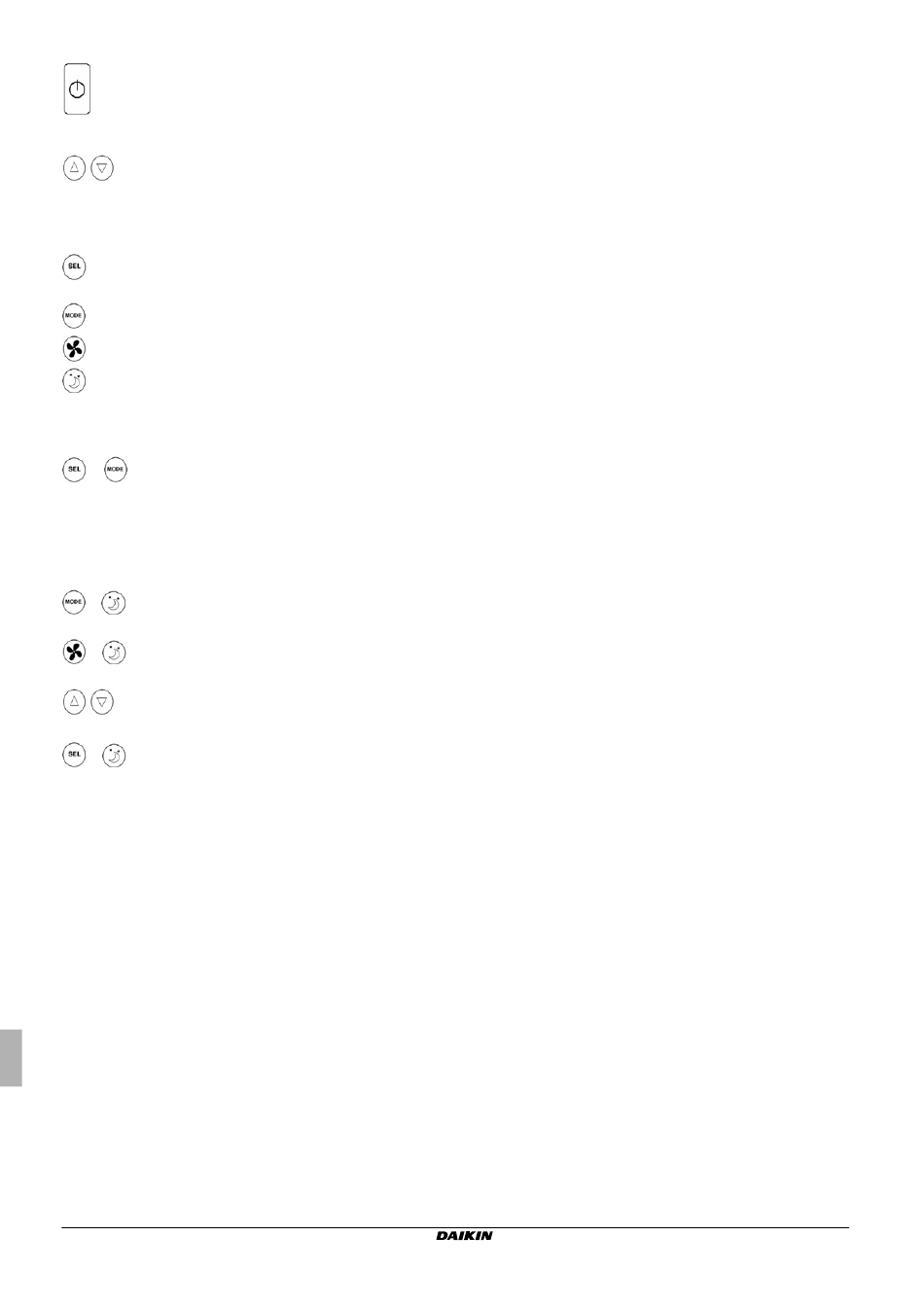

BILLENTYŰZET (LÁSD 3. ÁBRA)
On/Off billentyű: termosztát bekapcsolás/kikapcsolás.
A paraméter módosítási folyamat során lehetővé teszi
a rendes működéshez való visszatérést.
Up és Down billentyűk: a Termosztát szabályozási
hőmérsékletének módosítása (Fűtés: [5.0-30.0°C],
Hűtés: [10.0-35.0°C°C]). A paraméter módosítási
folyamat során a paraméterek kiválasztásához vagy
azok értékének módosításához kell alkalmazni.
SEL billentyű: a Fűtés üzemmódban az elektromos
fűtőelem segédfunkcióként való kiválasztása.
Mode billentyű: a Fűtés / Hűtés üzemmód kiválasztása.
Fan billentyű: a működési sebesség kiválasztása.
EC billentyű: Economy (gazdaságos) üzemmód kiválasztása.
AKTÍV BILLENTYŰ KOMBINÁCIÓK
 T ermosztát OFF pozícióban: hozzáférés a kártya konfigurációs
paramétereihez (jelszó=10)
 t ermosztát ON pozícióban: a víz hőmérsékletének (amennyiben
van szonda és az a P04 paraméter alapján helyesen konfigurálva
van) és a belső órán beállított órabeosztás pillanatnyi
megjelenítése.
 a Minimum Hőmérséklet funkció kiválasztása
 p árátlanítás kiválasztása
 b illentyűzet rögzítése/kioldása (jelszó=99);
 h ozzáférés az idősávok konfigurációs paramétereihez (jelszó=5)
Bármilyen is legyen a megjelenítési szint, a normál szint kivételével,
a billentyűzet bármelyik gombjának utolsó benyomásától számított,
körülbelül 2 perc eltelte után a kijelző visszatér a standard
megjelenítési módozatba.
KÁRTYA KONFIGURÁCIÓJA
A kártya konfigurálható az irányítandó terminál/berendezés típusa
alapján, néhány paraméter módosítása útján.
PARAMÉTEREK LISTÁJA
 P00 = vezérlő konfigurációja (lásd "Előírt Konfigurációk") az
irányítandó terminál típusának kiválasztásához.
 P01 = a vezérlő beszerelési típusa
-000: terminál felületén
-001 : falon
Beszerelési és felhasználói kézikönyv
2
 P02 = Modbus cím. Ilyen paraméter módosításának aktívvá
tételéhez (kivéve a belső átmenet esetét a Slave értékek között),
le kell kapcsolni és visszakapcsolni a tápellátást a programozás
végén:
-0 : a soros kommunikáció letiltva
-1-247: Slave
-255: Master
 P03 = semleges zóna [20-50°C/10]; a levegő hőmérsékletének
függvényében, automatikus hűtés/fűtés átkapcsolással
jellemzett konfigurációk esetén használt paraméter.
 P04 = vízszonda:
- 0 : nem előírt
- 1 : előírt
A beállított érték alapján történik a vonatkozó szonda vészjelző
és az elektromos fűtőelem bekapcsolásának irányítása.
 P05 = DIN 1/2 használati konfiguráció:
- 0: DIN1 = -
- 1: DIN1 = -
2: DIN1 = Est/Inv
-
- 3: DIN1 = Eco
- 4: DIN1 = Est/Inv
- 5: DIN1 = Eco
6: DIN1 = Est/Inv
-
 P06 = logika DIN 1:
- 0: [nyitott/zárt] = [Hűtés/Fűtés] = [-/ECO]
- 1: [nyitott/zárt] = [Fűtés/Hűtés] = [ECO/-]
 P07 = logika DIN 2:
0: [nyitott/zárt] = [Off/On] = [-/ECO]
-
- 1: [nyitott/zárt] = [On/Off] = [ECO/-]
 P08 = Kihelyezett nedvességmérő szonda:
- 0 : nem előírt
1 : előírt
-
A beállított érték alapján valósul meg a vonatkozó szonda
vészjelző irányítása.
 P09 = DOUT1 konfiguráció:
0: semmilyen felhasználás
-
- 1: működési mód mutató
- 2: Hűtést/fűtést végző egység mutató
- 3: Hűtést végző egység mutató
4: Fűtést végző egység mutató
-
- 5: ON/OFF mutató
- 6: Szonda vészjelzés fennállása mutató
- 7: Külső párátlanító aktiválása
8: Külső párásító aktiválása
-
- 9: Magas környezeti hőmérséklet mutató
- 10: Alacsony környezeti hőmérséklet mutató
- 11: semmilyen felhasználás
- 12: Alacsony vízhőmérséklet mutató (lásd "A digitális
kimenetek konfigurációja")
 P10 = logika DOUT1:
- 0: semmilyen felhasználás
- 1: működési mód mutató (lásd "A digitális kimenetek
konfigurációja")
 P11 = D OUT2 konfiguráció: mint a P09 paraméter, csak a 2.
digitális kimenet számára (lásd "A digitális kimenetek
konfigurációja")
 P12 = DOUT2 logika: mint a P10 paraméter, csak a 2.
digitális kimenet számára (lásd "A digitális kimenetek
konfigurációja")
 P13 = környezeti relatív páratartalom SET (lásd "A digitális
kimenetek konfigurációja")
 P14 = A OUT1/2 konfiguráció: a két 0-10V-os analóg kimenet
konfigurációja a ventillátor típusa (nem modulációs
vagy modulációs) és a szelep/ek típusa (ON/OFF vagy
modulációs) alapján. Bővebb részletekért lásd "Az analóg
kimenetek konfigurációja"-t.
A PARAMÉTEREKHEZ VALÓ HOZZÁFÉRÉS FOL YAMATA
DIN2 = -
DIN2 = On/Off
DIN2 = -
DIN2 = -
DIN2 = On/Off
DIN2 = On/Off
DIN2 = Eco
