Kapitel 2 - Inbetriebnahmeanleitung

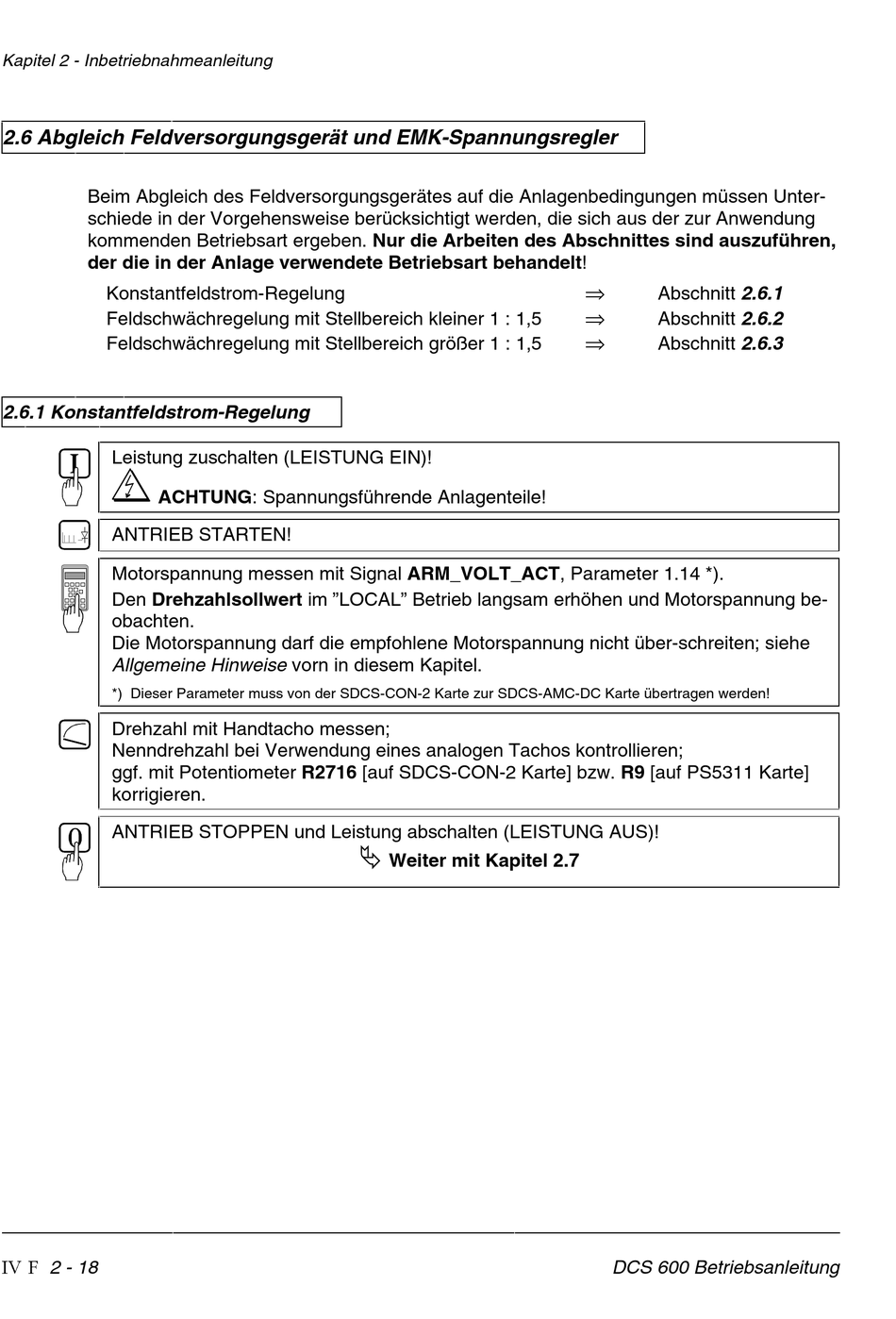

2.6 Abgleich Feldversorgungsgerät und EMK-Spannungsregler
Beim Abgleich des Feldversorgungsgerätes auf die Anlagenbedingungen müssen Unter-
schiede in der Vorgehensweise berücksichtigt werden, die sich aus der zur Anwendung
kommenden Betriebsart ergeben. Nur die Arbeiten des Abschnittes sind auszuführen,
der die in der Anlage verwendete Betriebsart behandelt!

Konstantfeldstrom-Regelung

Feldschwächregelung mit Stellbereich kleiner 1 : 1,5
Feldschwächregelung mit Stellbereich größer 1 : 1,5
2.6.1 Konstantfeldstrom-Regelung
Leistung zuschalten (LEISTUNG EIN)!
ACHTUNG: Spannungsführende Anlagenteile!
ANTRIEB STARTEN!
Motorspannung messen mit Signal ARM_VOLT_ACT, Parameter 1.14 *).
Den Drehzahlsollwert im "LOCAL" Betrieb langsam erhöhen und Motorspannung be-
obachten.
Die Motorspannung darf die empfohlene Motorspannung nicht über-schreiten; siehe
Allgemeine Hinweise vorn in diesem Kapitel.
*) Dieser Parameter muss von der SDCS-CON-2 Karte zur SDCS-AMC-DC Karte übertragen werden!
Drehzahl mit Handtacho messen;
Nenndrehzahl bei Verwendung eines analogen Tachos kontrollieren;
ggf. mit Potentiometer R2716 [auf SDCS-CON-2 Karte] bzw. R9 [auf PS5311 Karte]
korrigieren.
ANTRIEB STOPPEN und Leistung abschalten (LEISTUNG AUS)!
2 - 18
IV F
©
Weiter mit Kapitel 2.7
⇒
Abschnitt 2.6.1
⇒
Abschnitt 2.6.2
⇒
Abschnitt 2.6.3
