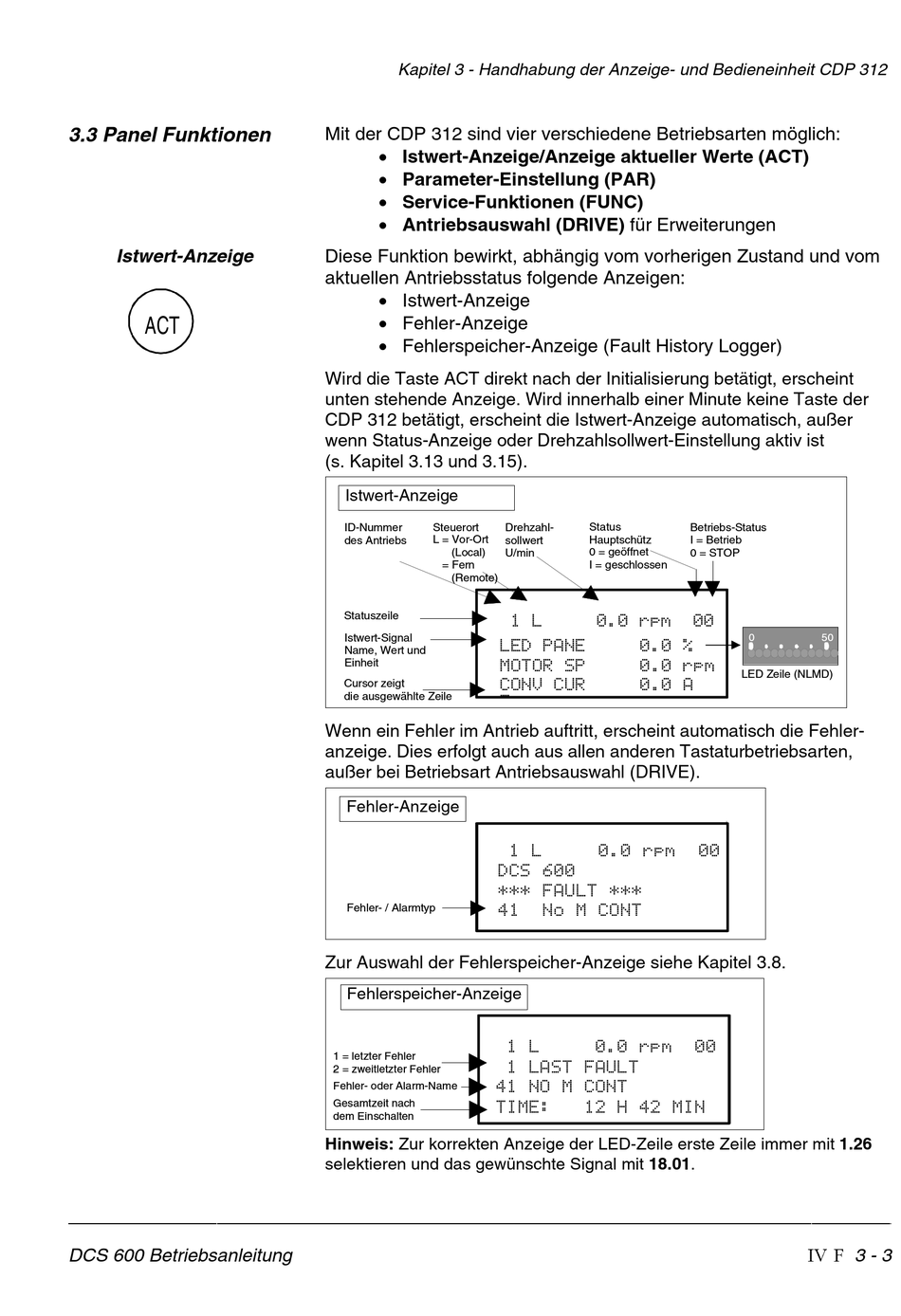

3.3 Panel Funktionen
Istwert-Anzeige
ACT
DCS 600 Betriebsanleitung
Kapitel 3 - Handhabung der Anzeige- und Bedieneinheit CDP 312
Mit der CDP 312 sind vier verschiedene Betriebsarten möglich:
• Istwert-Anzeige/Anzeige aktueller Werte (ACT)
• Parameter-Einstellung (PAR)
• Service-Funktionen (FUNC)
• Antriebsauswahl (DRIVE) für Erweiterungen
Diese Funktion bewirkt, abhängig vom vorherigen Zustand und vom
aktuellen Antriebsstatus folgende Anzeigen:
• Istwert-Anzeige
• Fehler-Anzeige
• Fehlerspeicher-Anzeige (Fault History Logger)
Wird die Taste ACT direkt nach der Initialisierung betätigt, erscheint
unten stehende Anzeige. Wird innerhalb einer Minute keine Taste der
CDP 312 betätigt, erscheint die Istwert-Anzeige automatisch, außer
wenn Status-Anzeige oder Drehzahlsollwert-Einstellung aktiv ist
(s. Kapitel 3.13 und 3.15).
Istwert-Anzeige
ID-Nummer
Steuerort
L = Vor-Ort
des Antriebs
(Local)
= Fern
(Remote)
Statuszeile
Istwert-Signal
Name, Wert und
Einheit
Cursor zeigt
die ausgewählte Zeile
Wenn ein Fehler im Antrieb auftritt, erscheint automatisch die Fehler-
anzeige. Dies erfolgt auch aus allen anderen Tastaturbetriebsarten,
außer bei Betriebsart Antriebsauswahl (DRIVE).
Fehler-Anzeige
Fehler- / Alarmtyp
Zur Auswahl der Fehlerspeicher-Anzeige siehe Kapitel 3.8.
Fehlerspeicher-Anzeige
1 = letzter Fehler
. . .
2 = zweitletzter Fehler
Fehler- oder Alarm-Name
Gesamtzeit nach
dem Einschalten
Hinweis: Zur korrekten Anzeige der LED-Zeile erste Zeile immer mit 1.26
selektieren und das gewünschte Signal mit 18.01.
Status
Drehzahl-
Hauptschütz
sollwert
0 = geöffnet
U/min
I = geschlossen
6
\ZW
6/. :+8/
79>9< =:
\ZW
-98@ -?<
+
I
6
\ZW
.-=
0+?6>
8Y 7 -98>
6
\ZW
6+=> 0+?6>
89 7 -98>
>37/$
2 738
Betriebs-Status
I = Betrieb
0 = STOP
0
50
LED Zeile (NLMD)
3 - 3
IV F
