Tabelle 7: Freier Querschnitt [M²] - Schako Bsk-Rpr Technische Dokumentation, Einbau-, Montage- Und Betriebsanleitung

Druckverlust und Abstrahlgeräusch
Nenngröße 100 bis ≤ 250
Nenngröße > 250 bis 500

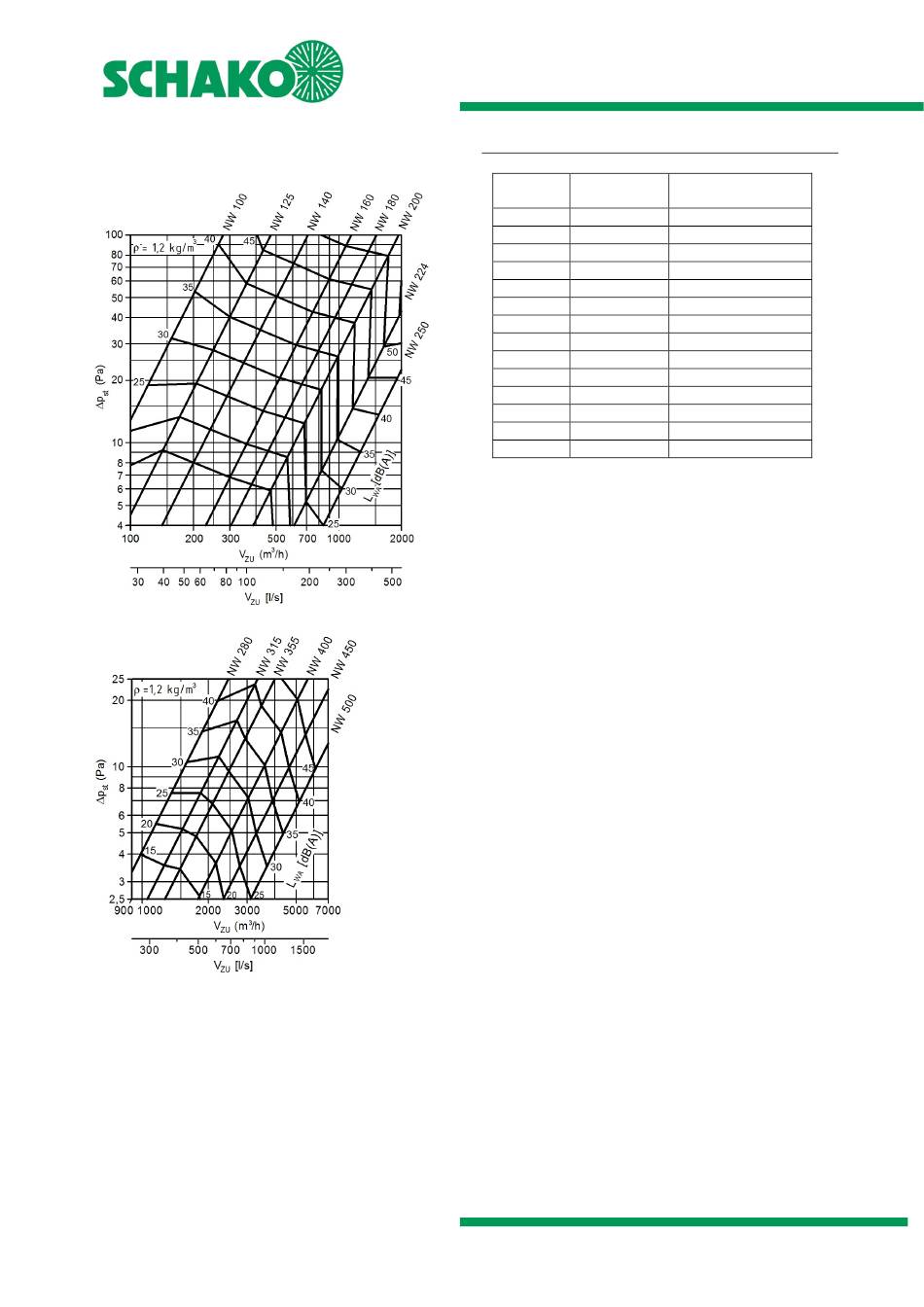

Diagramm 3: Druckverlust und Abstrahlgeräusch
Anwendungsgrenzen:
max. 1000 Pa Betriebsdruck bei v
Konstruktionsänderungen vorbehalten
Rücknahme nicht möglich
≤ 10 m/s
stirn
Brandschutzklappe BSK-RPR
Technische Dokumentation
Technische Daten
Freier Querschnitt [m²]
Nenn-
Ø [mm]
größe
100 98
125 123
140 138
160 158
180 178
200 198
224 222
250 248
280 278
315 313
355 353
400 398
450 448
500 498
Tabelle 7: Freier Querschnitt [m²]
Stand: 2017-08-09 | Seite 35
Freier Querschnitt
[m²]
0,0046
0,0081
0,0107
0,0147
0,0193
0,0246
0,0317
0,0404
0,0492
0,0641
0,0836
0,1086
0,1401
0,1755
