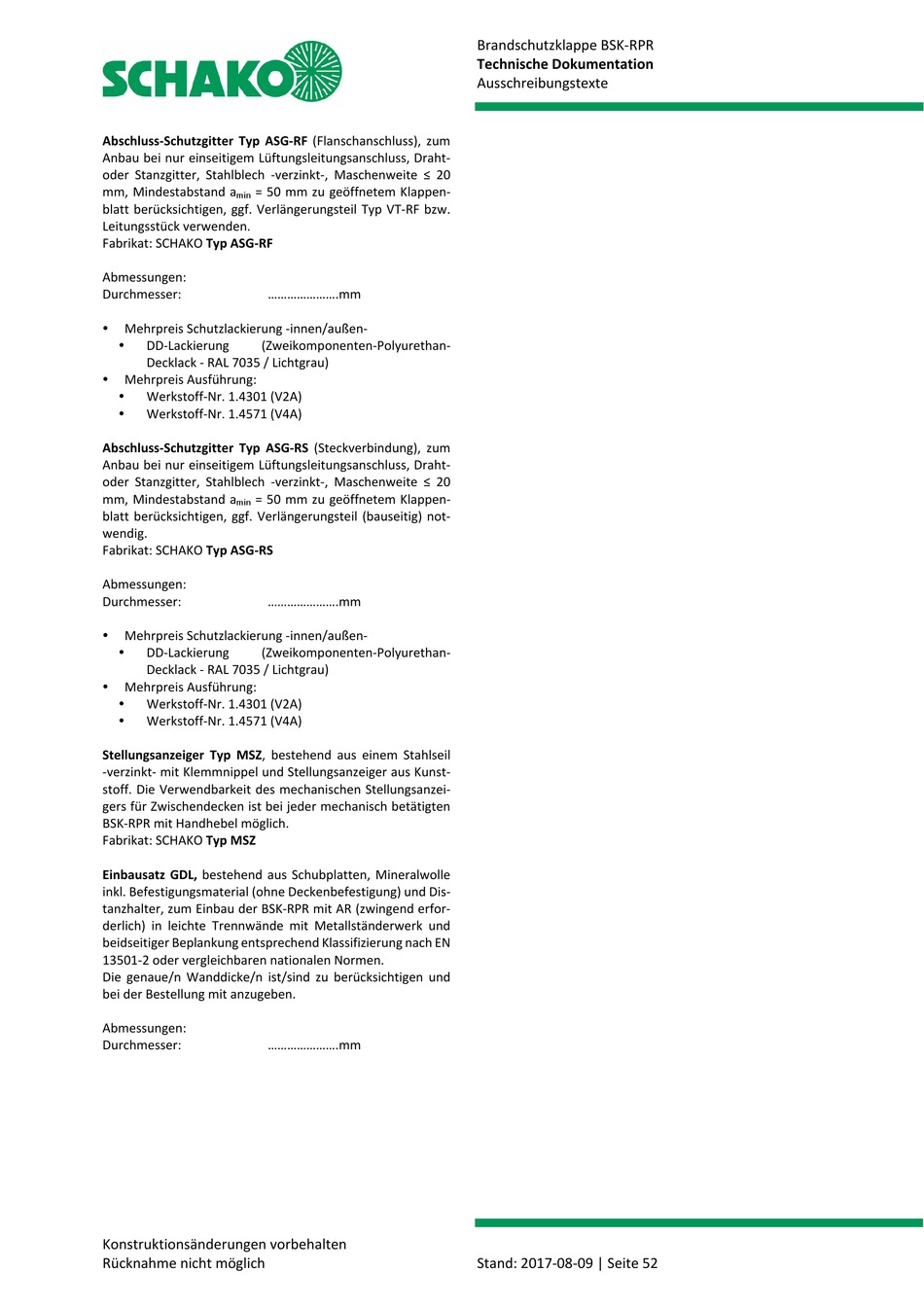

SCHAKO BSK-RPR Technische Dokumentation, Einbau-, Montage- Und Betriebsanleitung Seite 52
Vorschau ausblenden
Andere Handbücher für BSK-RPR:
Inhaltsverzeichnis
Abschluss-Schutzgitter Typ ASG-RF (Flanschanschluss), zum
Anbau bei nur einseitigem Lüftungsleitungsanschluss, Draht-
oder Stanzgitter, Stahlblech -verzinkt-, Maschenweite ≤ 20
mm, Mindestabstand a
= 50 mm zu geöffnetem Klappen-
min
blatt berücksichtigen, ggf. Verlängerungsteil Typ VT-RF bzw.
Leitungsstück verwenden.
Fabrikat: SCHAKO Typ ASG-RF
Abmessungen:
Durchmesser:
......................mm
Mehrpreis Schutzlackierung -innen/außen-
DD-Lackierung
(Zweikomponenten-Polyurethan-
Decklack - RAL 7035 / Lichtgrau)
Mehrpreis Ausführung:
Werkstoff-Nr. 1.4301 (V2A)
Werkstoff-Nr. 1.4571 (V4A)
Abschluss-Schutzgitter Typ ASG-RS (Steckverbindung), zum
Anbau bei nur einseitigem Lüftungsleitungsanschluss, Draht-
oder Stanzgitter, Stahlblech -verzinkt-, Maschenweite ≤ 20
mm, Mindestabstand a
= 50 mm zu geöffnetem Klappen-
min
blatt berücksichtigen, ggf. Verlängerungsteil (bauseitig) not-
wendig.
Fabrikat: SCHAKO Typ ASG-RS
Abmessungen:
Durchmesser:
......................mm
Mehrpreis Schutzlackierung -innen/außen-
DD-Lackierung
(Zweikomponenten-Polyurethan-
Decklack - RAL 7035 / Lichtgrau)
Mehrpreis Ausführung:
Werkstoff-Nr. 1.4301 (V2A)
Werkstoff-Nr. 1.4571 (V4A)
Stellungsanzeiger Typ MSZ, bestehend aus einem Stahlseil
-verzinkt- mit Klemmnippel und Stellungsanzeiger aus Kunst-
stoff. Die Verwendbarkeit des mechanischen Stellungsanzei-
gers für Zwischendecken ist bei jeder mechanisch betätigten
BSK-RPR mit Handhebel möglich.
Fabrikat: SCHAKO Typ MSZ
Einbausatz GDL, bestehend aus Schubplatten, Mineralwolle
inkl. Befestigungsmaterial (ohne Deckenbefestigung) und Dis-
tanzhalter, zum Einbau der BSK-RPR mit AR (zwingend erfor-
derlich) in leichte Trennwände mit Metallständerwerk und
beidseitiger Beplankung entsprechend Klassifizierung nach EN
13501-2 oder vergleichbaren nationalen Normen.
Die genaue/n Wanddicke/n ist/sind zu berücksichtigen und
bei der Bestellung mit anzugeben.
Abmessungen:
Durchmesser:
......................mm
Konstruktionsänderungen vorbehalten
Rücknahme nicht möglich
Brandschutzklappe BSK-RPR
Technische Dokumentation
Ausschreibungstexte
Stand: 2017-08-09 | Seite 52
