Einbau In Leichte Trennwände Mit Metallständerwerk Und Beidseitiger Beplankung (F30); Abb. 35: Metallständerwerk Mit Erforderlichen Auswechslungen Für Bsk-Rpr 100- ≤ 250 (Nasseinbau); Abb. 36: Nasseinbau In Leichte Trennwand - Schako Bsk-Rpr Technische Dokumentation, Einbau-, Montage- Und Betriebsanleitung

Einbau in leichte Trennwände mit Metallständerwerk
und beidseitiger Beplankung (F30)
Nenngröße 100 bis ≤ 250 – (Nasseinbau)

Einbau in leichte Trennwände mit Metallständerwerk und
beidseitiger Beplankung
Plattenbaustoffe; Wanddicke ≥ 75 mm) entsprechend
Klassifizierung nach EN 13501-2 oder vergleichbaren
nationalen Normen.

Verwendung von flexiblen Stutzen -beidseitig- erforderlich
(alternativ: flexible Lüftungsleitung aus Aluminium).

Keine zusätzlichen ständigen
Befestigungen der BSK-RPR zulässig, Einbau- und
Montagehilfen müssen rückgebaut werden.

Abstand der Brandschutzklappen zueinander muss
mindestens 200 mm betragen.

Abstand zu tragenden, flankierenden Bauteilen beträgt
min. 85 mm zur Wand und min. 75 mm zur massiven
Decke. Der tatsächliche Mindestabstand kann geringfügig
von den zuvor genannten Abständen abweichen und ist in
Abhängigkeit der Wandanschlussart auszuführen und
anzupassen.

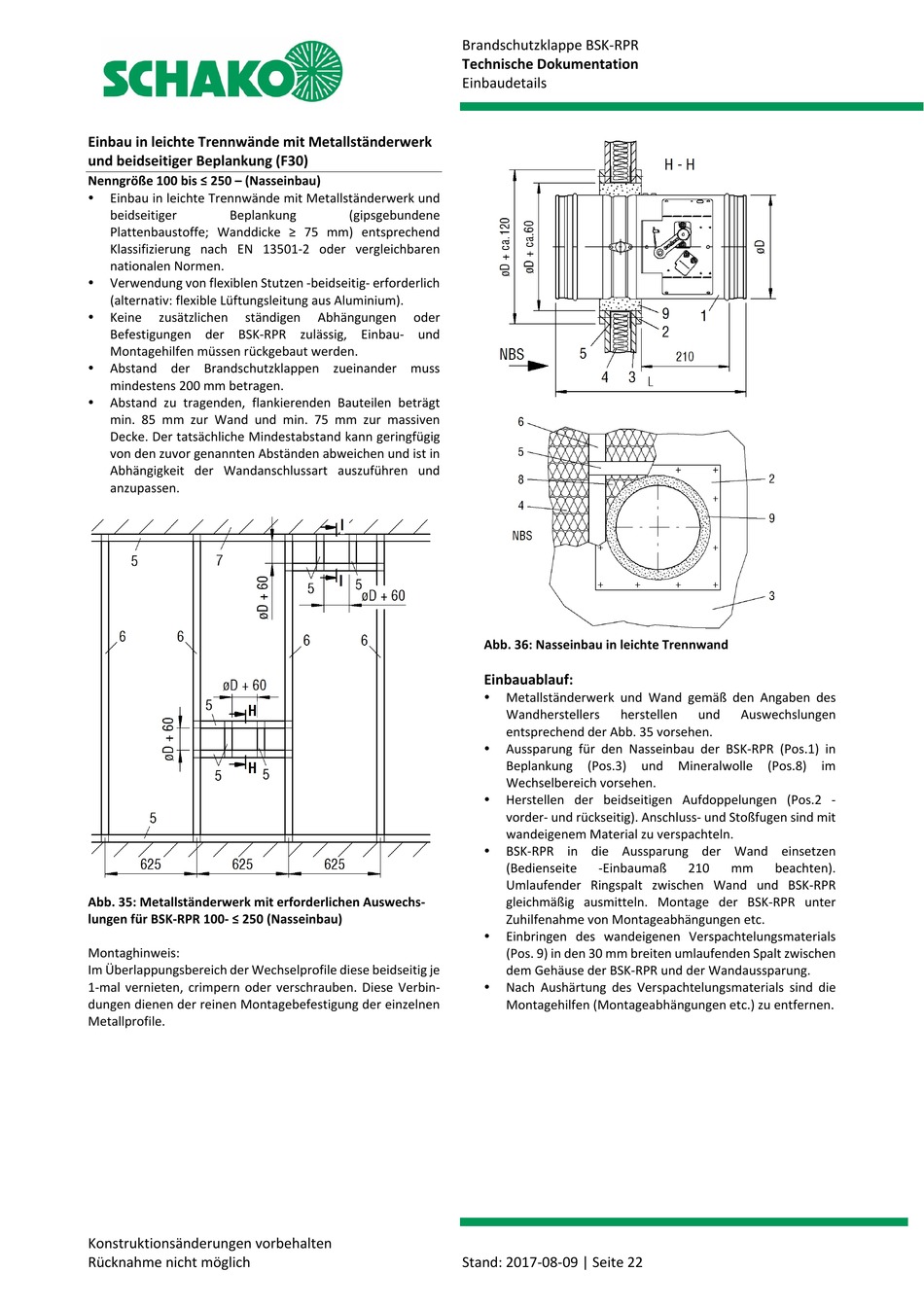

Abb. 35: Metallständerwerk mit erforderlichen Auswechs-
lungen für BSK-RPR 100- ≤ 250 (Nasseinbau)
Montaghinweis:
Im Überlappungsbereich der Wechselprofile diese beidseitig je
1-mal vernieten, crimpern oder verschrauben. Diese Verbin-
dungen dienen der reinen Montagebefestigung der einzelnen
Metallprofile.
Konstruktionsänderungen vorbehalten
Rücknahme nicht möglich
Brandschutzklappe BSK-RPR
Technische Dokumentation
Einbaudetails
(gipsgebundene
Abhängungen oder

Abb. 36: Nasseinbau in leichte Trennwand

Einbauablauf:






Stand: 2017-08-09 | Seite 22
Metallständerwerk und Wand gemäß den Angaben des
Wandherstellers herstellen
entsprechend der Abb. 35 vorsehen.
Aussparung für den Nasseinbau der BSK-RPR (Pos.1) in
Beplankung (Pos.3) und Mineralwolle
Wechselbereich vorsehen.
Herstellen der beidseitigen Aufdoppelungen (Pos.2 -
vorder- und rückseitig). Anschluss- und Stoßfugen sind mit
wandeigenem Material zu verspachteln.
BSK-RPR in die Aussparung der Wand einsetzen
(Bedienseite -Einbaumaß
Umlaufender Ringspalt zwischen Wand und BSK-RPR
gleichmäßig ausmitteln. Montage der BSK-RPR unter
Zuhilfenahme von Montageabhängungen etc.
Einbringen des wandeigenen Verspachtelungsmaterials
(Pos. 9) in den 30 mm breiten umlaufenden Spalt zwischen
dem Gehäuse der BSK-RPR und der Wandaussparung.
Nach Aushärtung des Verspachtelungsmaterials sind die
Montagehilfen (Montageabhängungen etc.) zu entfernen.
und Auswechslungen
(Pos.8) im
210 mm beachten).
