Einbau in leichten Trennwänden mit
Metallständerwerk und beidseitiger Beplankung -
deckennah (massive Decke)-

Einbau in leichte Trennwände mit Metallständerwerk und
beidseitiger Beplankung
baustoffe Wanddicke ≥ 100 mm) entsprechend Klassifi-
zierung nach EN 13501-2 oder vergleichbaren nationalen
Normen; deckennah (starrer Wandanschluss an massive
Decke).

Verwendung von flexiblen Stutzen -beidseitig- erforderlich
(alternativ: flexible Lüftungsleitung aus Aluminium).

Keine zusätzlichen, ständigen
Befestigungen der BSK-RPR zulässig, Einbau- und
Montagehilfen müssen rückgebaut werden.

Ausmörtelung: umlaufende Spalten sind mit Mörtel der
Kategorie M15 nach EN 998-2, NM II DIN V 18580 (bisher:
MG III nach DIN 1053) bzw. Brandschutzmörtel
entsprechender Güten vollständig auszufüllen. Das
Spaltmaß beträgt 40 mm (Gehäuse / Auswechslung). Die
Mörtelbetttiefe darf 100 mm nicht unterschreiten. Beim
Ausmörteln ist darauf zu achten, dass das Gehäuse nicht
nach innen eingedrückt wird (Aussteifung).

Abstand der Brandschutzklappen (max.2) zueinander muss
mindestens 50 mm betragen.

Abstand zu tragenden, flankierenden Bauteilen beträgt
(konstruktionsbedingt) min. 105 mm zur Wand und min.
95 mm zur massiven
Mindestabstand kann geringfügig von den zuvor
genannten Abständen abweichen und ist in Abhängigkeit
der Wandanschlussart auszuführen und anzupassen.

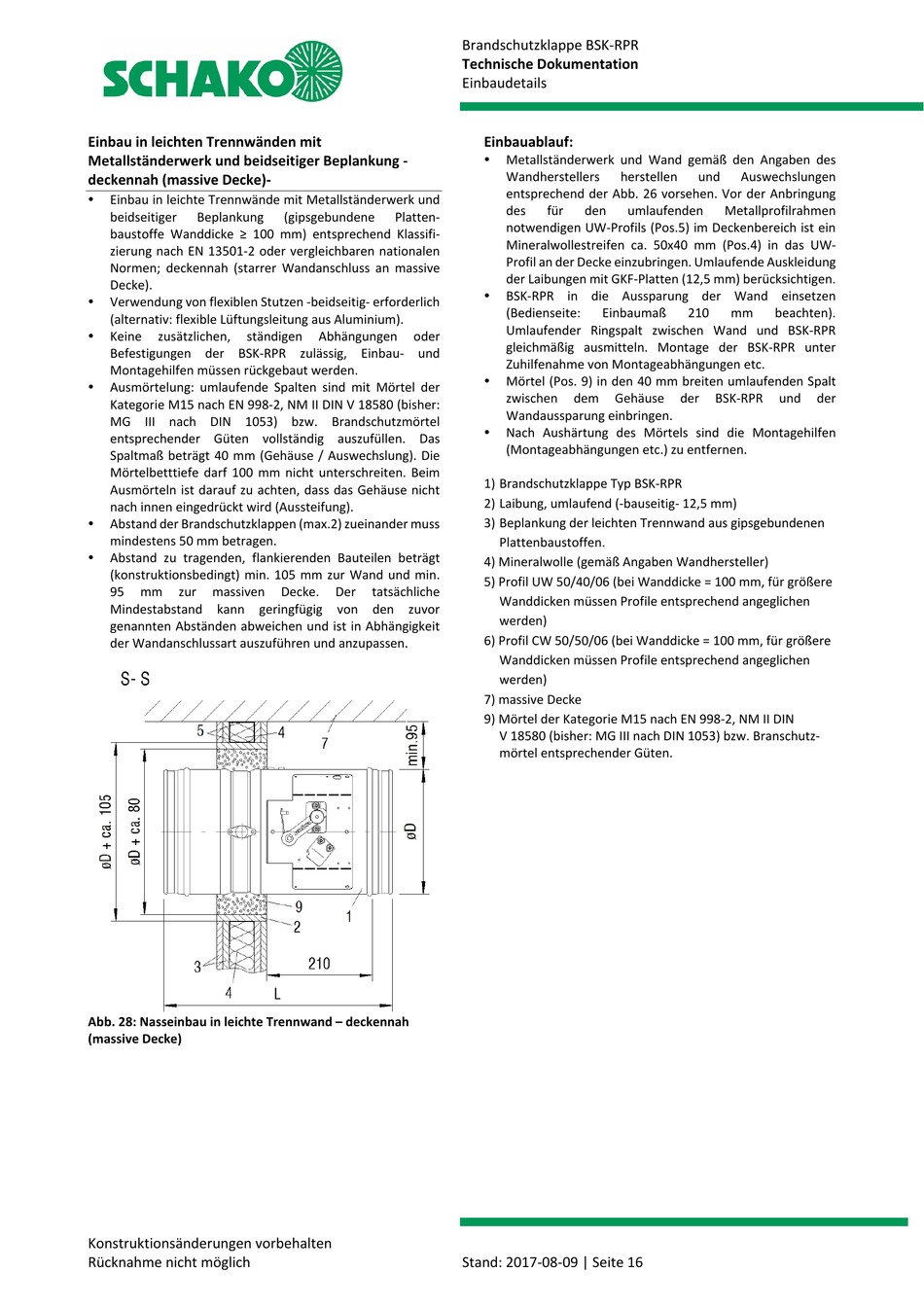

Abb. 28: Nasseinbau in leichte Trennwand – deckennah
(massive Decke)
Konstruktionsänderungen vorbehalten
Rücknahme nicht möglich
(gipsgebundene Platten-
Abhängungen oder
Decke. Der tatsächliche
Brandschutzklappe BSK-RPR
Technische Dokumentation
Einbaudetails
Einbauablauf:

Metallständerwerk und Wand gemäß den Angaben des
Wandherstellers herstellen
entsprechend der Abb. 26 vorsehen. Vor der Anbringung
des für den umlaufenden
notwendigen UW-Profils (Pos.5) im Deckenbereich ist ein
Mineralwollestreifen ca. 50x40 mm (Pos.4) in das UW-
Profil an der Decke einzubringen. Umlaufende Auskleidung
der Laibungen mit GKF-Platten (12,5 mm) berücksichtigen.

BSK-RPR in die Aussparung der Wand einsetzen
(Bedienseite: Einbaumaß
Umlaufender Ringspalt zwischen Wand und BSK-RPR
gleichmäßig ausmitteln. Montage der BSK-RPR unter
Zuhilfenahme von Montageabhängungen etc.

Mörtel (Pos. 9) in den 40 mm breiten umlaufenden Spalt
zwischen dem Gehäuse
Wandaussparung einbringen.

Nach Aushärtung des Mörtels sind die Montagehilfen
(Montageabhängungen etc.) zu entfernen.
1) Brandschutzklappe Typ BSK-RPR
2) Laibung, umlaufend (-bauseitig- 12,5 mm)
3) Beplankung der leichten Trennwand aus gipsgebundenen
Plattenbaustoffen.
4) Mineralwolle (gemäß Angaben Wandhersteller)
5) Profil UW 50/40/06 (bei Wanddicke = 100 mm, für größere
Wanddicken müssen Profile entsprechend angeglichen
werden)
6) Profil CW 50/50/06 (bei Wanddicke = 100 mm, für größere
Wanddicken müssen Profile entsprechend angeglichen
werden)
7) massive Decke
9) Mörtel der Kategorie M15 nach EN 998-2, NM II DIN
V 18580 (bisher: MG III nach DIN 1053) bzw. Branschutz-
mörtel entsprechender Güten.
Stand: 2017-08-09 | Seite 16
und Auswechslungen
Metallprofilrahmen
210 mm beachten).
der BSK-RPR und der
