MAGNETE

Haftmagnete MH1/MH2 bzw. Impulsmagnete MI1/MI2

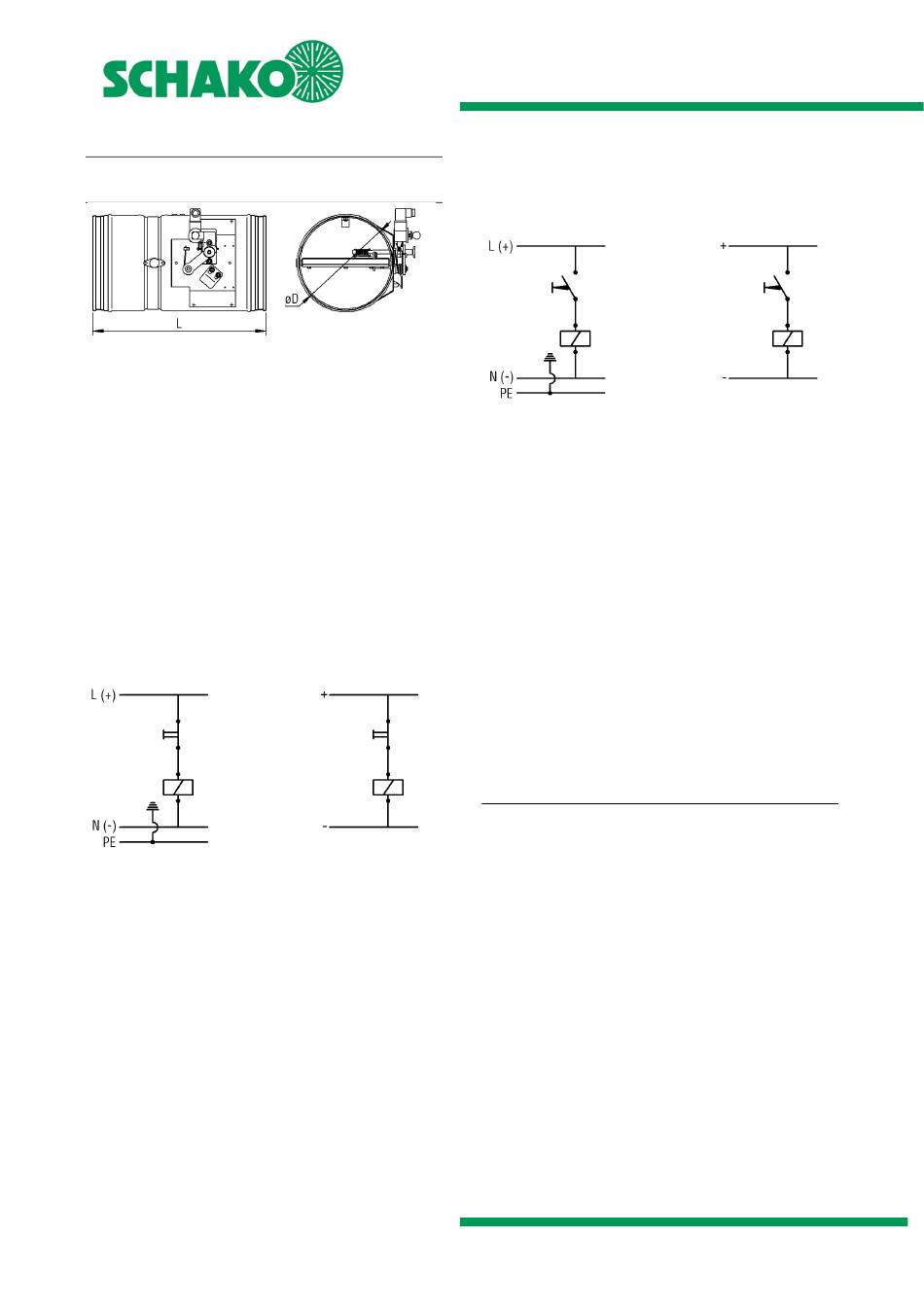

Abb. 67: Haft-/ Impulsmagnet (MH1/MH2/MI1/MI2) ange-
baut an BSK-RPR (Darstellung mit optionalem Zubehör)
Magnetauslösungen
Die Auslösewippe der Auslöseeinrichtung wird an der einen
Seite mittels einer Ankerplatte von einem Haft- bzw. Impuls-
magneten gehalten. Auf der anderen Seite der Auslösewippe
ist der Verriegelungsbolzen des Handhebels arretiert. Bei Aus-
lösung des Haftmagneten, durch unterbrechen der Stromzu-
fuhr, wird die Auslösewippe durch eine seitlich angebrachte
Schenkelfeder so abgekippt, dass der Verriegelungsbolzen des
Handhebels freigegeben wird - die Klappe schließt. Die Auslö-
sung des Impulsmagneten erfolgt durch einen kurzen Stromi-
mpuls, welcher das Lösen der Ankerplatte vom Magneten be-
wirkt.
Haftmagnet MH1/MH2
Verdrahtungshinweis:
MH2 (HA-03-230; 230V AC)
Elektrische Taster,
bauseitig
(BK schließen)

Abb. 68: Verdrahtungshinweis Haftmagnete MH1/MH2

Funktionsprinzip:
Haftmagnete bestehen aus einem elektromagnetischen Haft-
system. Der in eingeschaltetem Zustand offene magnetische
Kreis ermöglicht ein Halten von ferromagnetischen Werkstü-
cken. Das Schließen der Brandschutzklappe erfolgt durch
Spannungsunterbrechung.
Konstruktionsänderungen vorbehalten
Rücknahme nicht möglich
Brandschutzklappe BSK-RPR
Technische Dokumentation
Magnete
MH1 (HA-03-24; 24V DC)
Stand: 2017-08-09 | Seite 43
Impulsmagnet IM-03-24 / IM-03-130
Verdrahtungshinweis:
MI2 (IM-03-230; 230V AC)
Elektrische Taster,
bauseitig
(BK schließen)

Abb. 69: Verdrahtungshinweis Impulsmagnete MI1/MI2

Funktionsprinzip:
Impulsmagnete (Permanentelektrohaftmagnete) bestehen
aus einem permanentmagnetischem Haftsystem zum Halten
ferromagnetischer Werkstücke und aus einer Erregerwicklung,
die in eingeschaltetem Zustand das Magnetfeld an der Haftflä-
che neutralisiert und somit ein Abnehmen der Werkstücke
bzw. ein Absetzen von Lasten ermöglicht. Aufgrund des einge-
bauten permanentmagnetischem Haftsystems, das in stromlo-
sen Zustand des Gerätes wirksam ist, werden diese Impuls-
magnet (Haftmagnete) vorzugsweise dort eingesetzt, wo lange
Haftzeiten erforderlich sind und das Gerät nur für kurze Zeit
oder gelegentlich eingeschaltet wird. Das Schließen der Brand-
schutzklappe erfolgt durch "kurzes" anlegen einer Spannung
(Impuls).
Magnetauslösung:
Auslösezeit min. 1,5s.
Bei der Auslösung durch Impulsmagnete darf die Betriebsspan-
nung nur kurzzeitig angelegt werden.
Rauchmeldesystem Typ RMS
Technische Beschreibung und Unterlagen siehe technische Do-
kumentation Rauchmeldesystem RMS.
Rauchmelder nur in Verbindung mit Relaismodul sowie Feder-
rücklaufantrieb oder Haft-/Impulsmagnet.
Bei der Verwendung des Rauchmeldesystems Typ RMS sind
auf die zusätzlichen Angaben der technischen Dokumentation
des Rauchmelders zu achten. In dem, in der technischen Doku-
mentation des Rauchmelders, angegebenen Umkreis darf
nichts vorhanden sein, was eine Reflexion des ausgesendeten
Sensoren-Signals verursachen könnte. Das Einbauteil Typ REBT
ist für die Verwendung des RMS erforderlich.
MI1 (IM-03-24; 24V DC)
