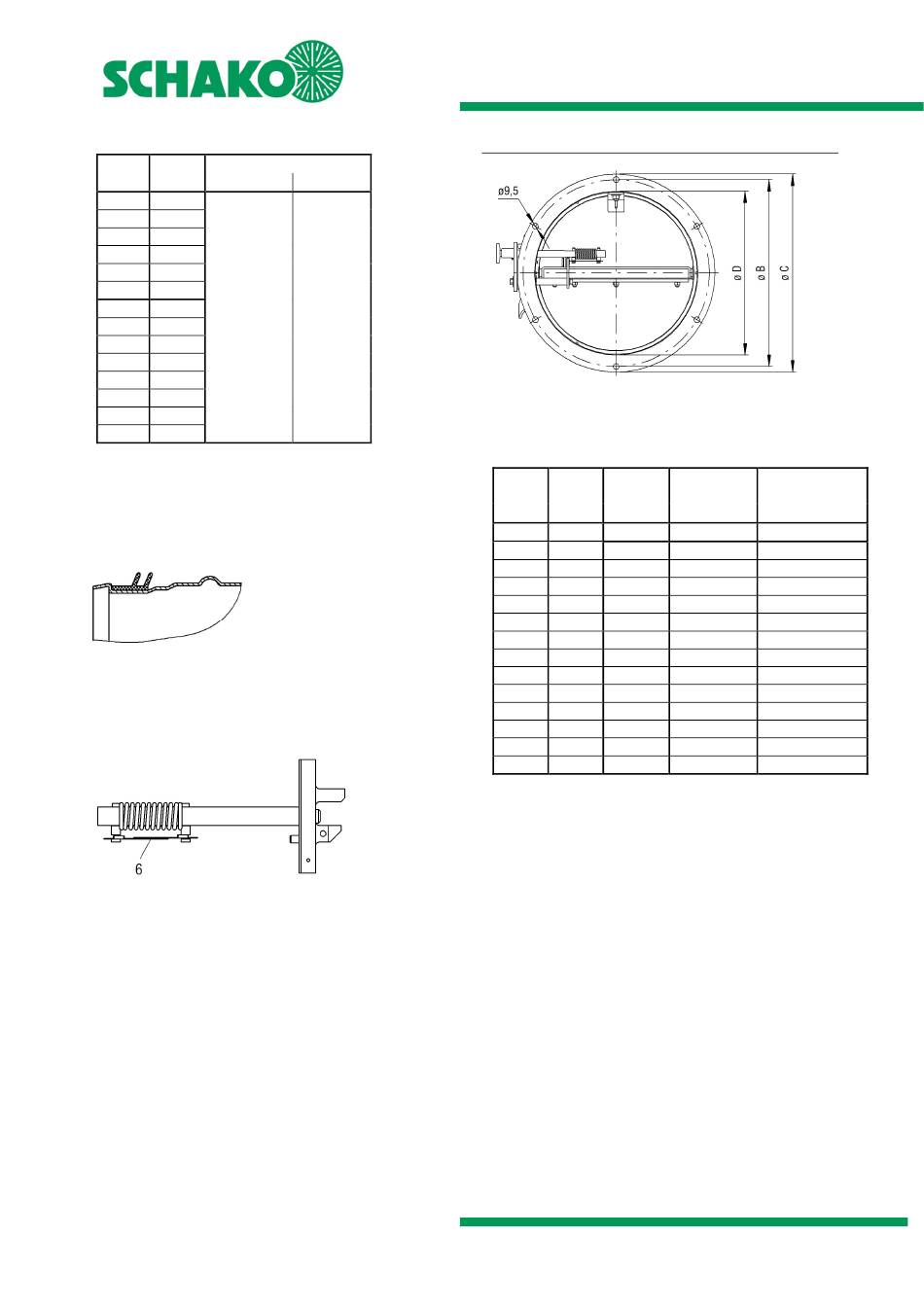

Abb. 7: Gummilippendichtung; Abb. 8: Auslöseeinrichtung Bsk-Rpr; Abb. 9: Flanschbohrungen; Tabelle 1: Lieferbare Größen - Schako Bsk-Rpr Technische Dokumentation, Einbau-, Montage- Und Betriebsanleitung

Lieferbare Größen
Nenn- øD
[mm]
größe
BSK-RPR-S
100 98
125 123
140 138
160 158
180 178 455
200 198
224 222
250 248
280 278 580
315 313 (Standard)
355 353
400 398
450 448
500 498
Tabelle 1: Lieferbare Größen
Gummilippendichtung für BSK-RPR-S
Ausführung BSK-RPR-S wird standardmäßig mit Gummilippen-
dichtung geliefert.

Abb. 7: Gummilippendichtung

Auslöseeinrichtungen
(Pos. 5)
Abb. 8: Auslöseeinrichtung BSK-RPR
Konstruktionsänderungen vorbehalten
Rücknahme nicht möglich
L [mm]
BSK-RPR-F
375
500
(Standard)
Brandschutzklappe BSK-RPR
Technische Dokumentation
Ausführungen und Abmessungen
Flanschbohrungen BSK-RPR-F

Abb. 9: Flanschbohrungen

Tabelle nach EN 12220 bzw. DIN 24154-1
øD øC
Nenn-
[mm] [mm]
größe
100 98 150
125 123 175
140 138 190
160 158 210
180 178 230
200 198 250
224 222 274
250 248 300
280 278 340
315 313 375
355 353 415
400 398 460
450 448 510
500 498 560

Tabelle 2: Flanschbohrungen

SCHAKO ASG-RF / VT-RF / FS-RF: Flanschbohrungen passend
zu BSK-RPR-F
Stand: 2017-08-09 | Seite 6
Lochkreis Anzahl
øB Bohrungen
(± 0,5mm) Ø9,5 (± 0,5mm)
132 4
157 4
172 6
192 6
212 6
233 6
257 6
283 6
317 8
352 8
392 8
438 8
488 8
538 8
