Wasseranschluss; Wasserüberlauf - Protec OPTIMAX 2010 Gebrauchsanweisung

WARNUNG!
Wird das Gerät als Tischgerät aufgestellt, so ist darauf zu achten, dass der
Tisch ausreichend stabil ist und sicher steht.
3.5.1

Wasseranschluss

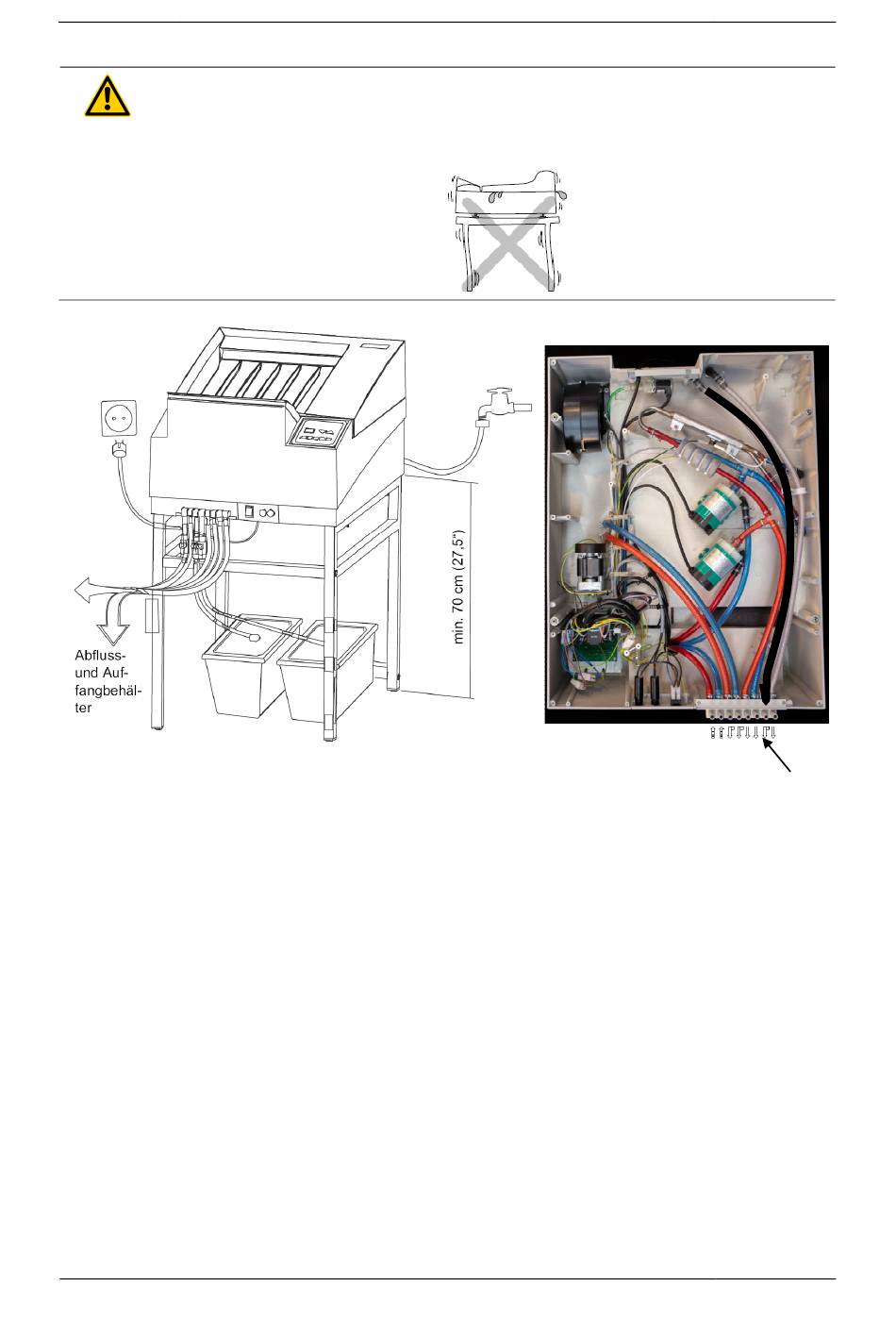

Montieren Sie den Wasserzulaufschlauch (grau) hinten am Gerät und schließen Sie ihn an den
vorbereiteten Frischwasseranschluss an.
3.5.2 Wasserüberlauf
Der Wasserüberlaufschlauch (Ø =16mm) wird auch hinten am Gerät angeschlossen. Der Schlauch wird
wie im nächsten Absatz beschrieben montiert.
Es gibt die Möglichkeit den Wasserüberlauf vorne am Gerät zu montieren. Dafür wird der beiliegende
vormontierte Schlauch ins Gerät eingebaut und vorne mit dem Überlaufanschluss verbunden. Im
Auslieferungszustand ist dieser Überlaufanschluss nur ein Dummy (siehe Grafik oben rechts).
Alle anderen Schläuche (siehe Grafik Pkt. 3.5.3). Die beiliegenden Schläuche entsprechend der
Farbkodierung vorne an die Maschine anschließen. Auf das Schlauchende eine der beiliegenden
Schlauchklemmen aufziehen. Das Schlauchende erwärmen (in heißem Wasser oder mit
Heißluftgebläse) und über den zugehörigen Anschluss schieben. Schlauchklemme schließlich nach
oben über Schlauch und Anschluss schieben.
Die Schläuche auf die gewünschte Länge zuschneiden. Danach die drei Absperrhähne gut erreichbar in
die Ablaufschläuche einfügen.
