Elektrische Installation
5
Motor und Gebersystem anschließen mit Klemmenkasten KK / KKS
5.7.7

Leistungsanschluss am Klemmenkasten

Durchmesser
Anschlussbolzen
M4
M5
M6
M8
M10
72

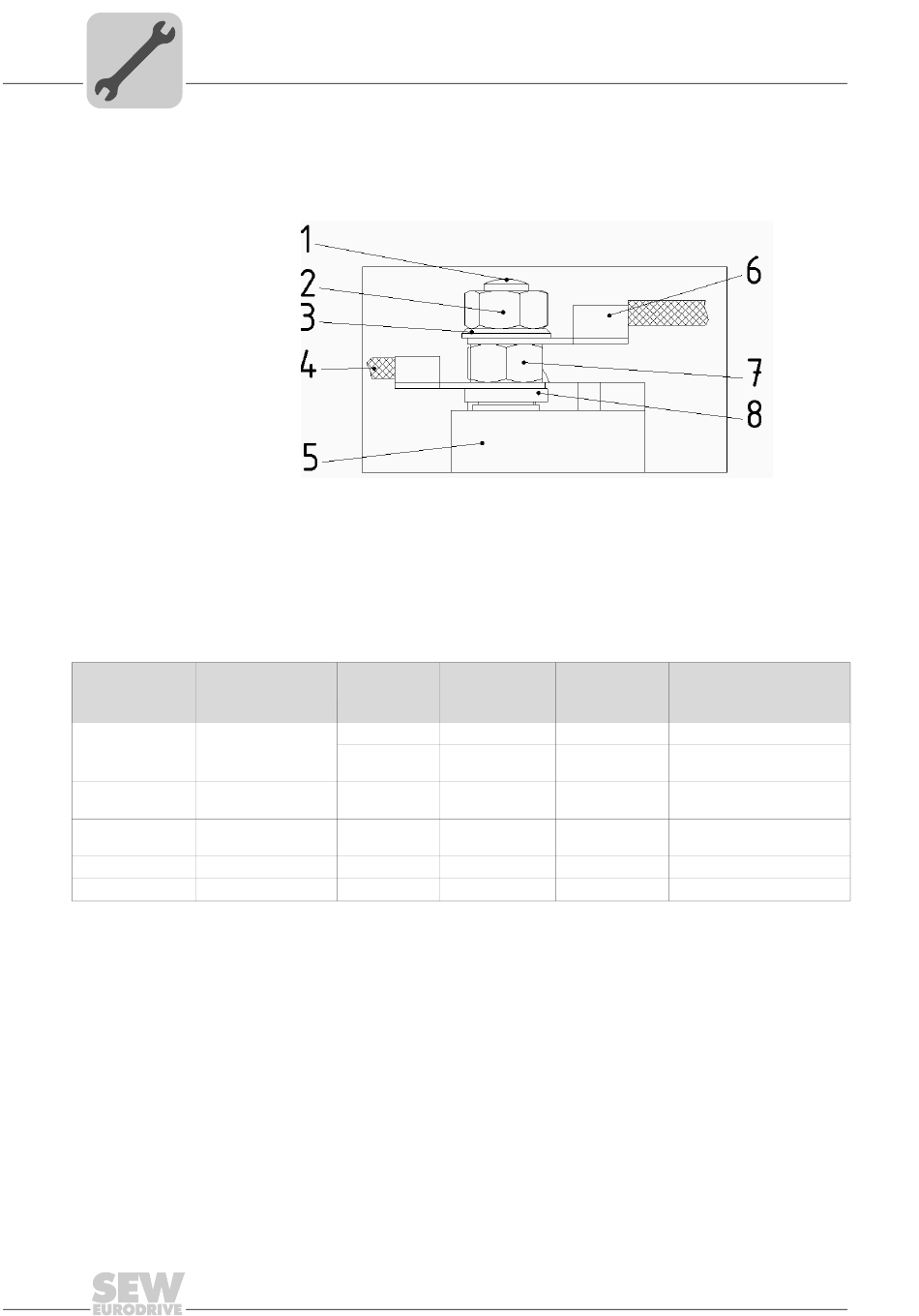

Das folgende Bild zeigt den Leistungsanschluss am Klemmenkasten.
[1] Anschlussbolzen
[2] Obere Mutter
[3] Unterlagscheibe
[4] Motorableitung
Für die Auslegung des Klemmenkastens werden die Positionen 4, 6 und 7 als stromfüh-
rend betrachtet.
Anzugsdrehmoment Anschluss
der Sechskantmutter Kunde
Querschnitt
1.6 Nm ≤ 6 mm
≤ 6 mm
2.0 Nm ≤ 10 mm
3.0 Nm ≤ 16 mm
6.0 Nm ≤ 25 mm
10.0 Nm ≤ 50 mm
[5] Klemmenbrett
[6] Kundenseitige Leitung
[7] Untere Mutter
[8] Federring
Ausführung Anschlussart
2
Ausführung 1b Ringkabelschuh
2
Ausführung 2 Ringkabelschuh
2
Ausführung 2 Ringkabelschuh
2
Ausführung 3 Ringkabelschuh
2
Ausführung 3 Ringkabelschuh
2
Ausführung 3 Ringkabelschuh
Betriebsanleitung – Synchrone Servomotoren CMP
Lieferumfang
Klemmbrücken vormontiert
Anschlusskleinteile im Beutel
beigelegt
Anschlusskleinteile im Beutel
beigelegt
Anschlusskleinteile im Beutel
beigelegt
Anschlussteile vormontiert
Anschlussteile vormontiert
