Elektrische Installation
5
Zusatzausstattungen
5.8.3

BY-Bremse

Beschreibung der
Arbeitsbremse BY

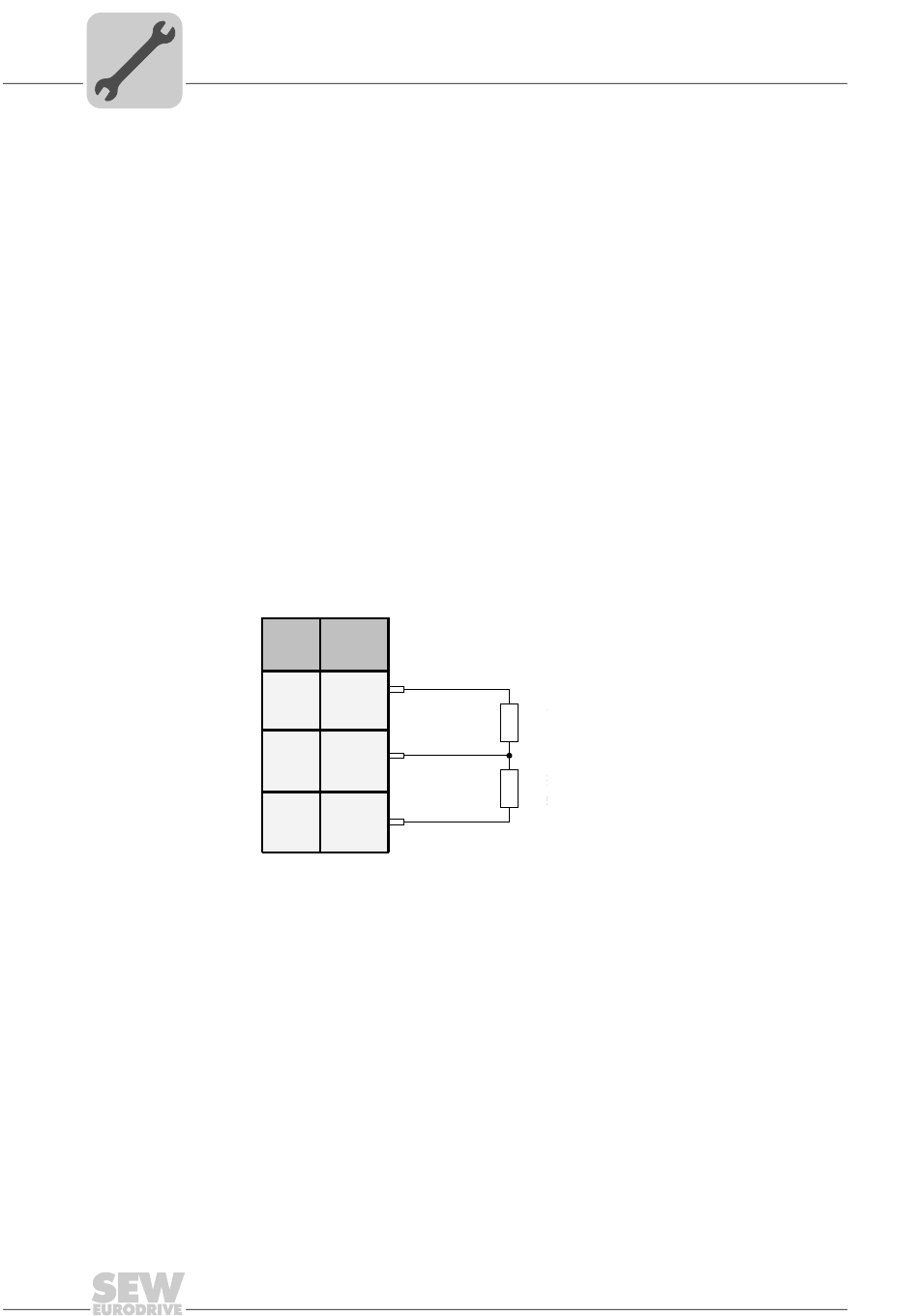

Anschluss der Widerstandspulen
74
Motoren von SEW-EURODRIVE werden auf Wunsch mit integrierter mechanischer
Bremse geliefert. Die BY-Bremse ist eine gleichstromerregte Elektromagnetscheiben-
bremse mit großem Arbeitsvermögen, die elektrisch öffnet und durch Federkraft bremst.
Bei Stromunterbrechung fällt die Bremse ein. Sie erfüllt damit grundlegende Sicher-
heitsanforderungen.
Die Bremse kann bei Ausrüstung mit Handlüftung auch mechanisch geöffnet werden.
Die Handlüftung ist selbsttätig zurückspringend (..HR). Ein Handhebel wird mitgeliefert.
Angesteuert wird die Bremse von einer Bremsenansteuerung, die im Schaltschrank
oder im Klemmenkasten untergebracht ist.
Ein wesentlicher Vorteil der Bremsen von SEW-EURODRIVE ist die sehr kurze Bau-
weise. Die integrierte Bauweise des Bremsmotors erlaubt besonders platzsparende und
robuste Lösungen.
Die Hinweise zur betriebsmäßigen Schaltreihenfolge von Motorfreigabe und Bremsen-
ansteuerung in den jeweiligen Betriebsanleitungen sind zu beachten.
Die Anschluss-Schaltbilder der Bremsenansteuerung finden Sie im Kapitel "Anschluss-
Schaltbilder der Bremsenansteuerung BY-Bremse" (Seite 52) und (Seite 68).
Hilfs-
BME
klemmen
[3]
15 5a
14 3a
13 4a
[1]
[2]
[3]
BU
[1]
WH
[2]
RD
Betriebsanleitung – Synchrone Servomotoren CMP
R : Widerstand Teilspule
T
R : Widerstand Beschleunigerspule
B
BME, BMP, BMH, BMV, BMK, BMKB
