Seite 2

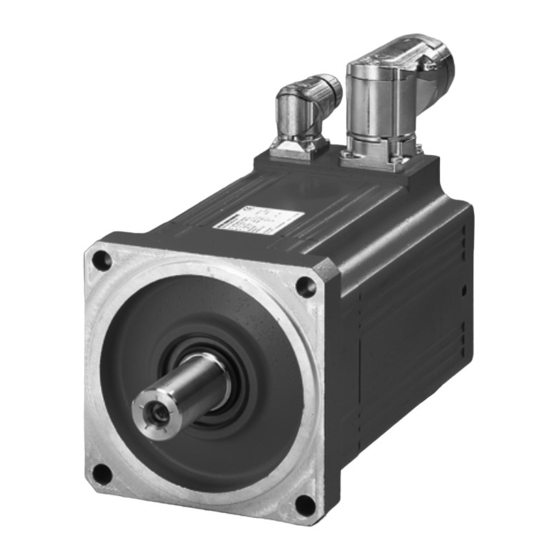

Das zulässige Maß des Arbeitsluftspalts ist für die Brem- sengrößen BY2, BY4 und BY8 0,15 - 0,6 mm. Ist das Maß größer als 0,6 mm, muss die Bremse ausgetauscht werden. Einstellbar ist der Arbeitsluftspalt nicht. Korrektur der Betriebsanleitung – Synchrone Servomotoren CMP40 - 100, CMPZ71 - 100...
Seite 3
3. Schließen Sie die Bremse an die Spannungsversorgung an 4. Öffnen und Schließen Sie die Bremse elektrisch. Messen Sie dabei den Hub ∆H der Ankerscheibe an den Stiftschrauben. Dieser Hub ∆H entspricht dem Arbeitsluftspalt. ΔH 4386101131 Korrektur der Betriebsanleitung – Synchrone Servomotoren CMP40 - 100, CMPZ71 - 100...
Seite 4
8. Verschließen Sie die beiden Bohrungen mit neuen Verschlusskappen [1]. Die folgende Tabelle zeigt die Sachnummern für die Ersatz-Verschlusskappen: Bremsengrößen Sachnummer BY2, BY4 1328 148 8 1322 534 0 4386103563 Korrektur der Betriebsanleitung – Synchrone Servomotoren CMP40 - 100, CMPZ71 - 100...
